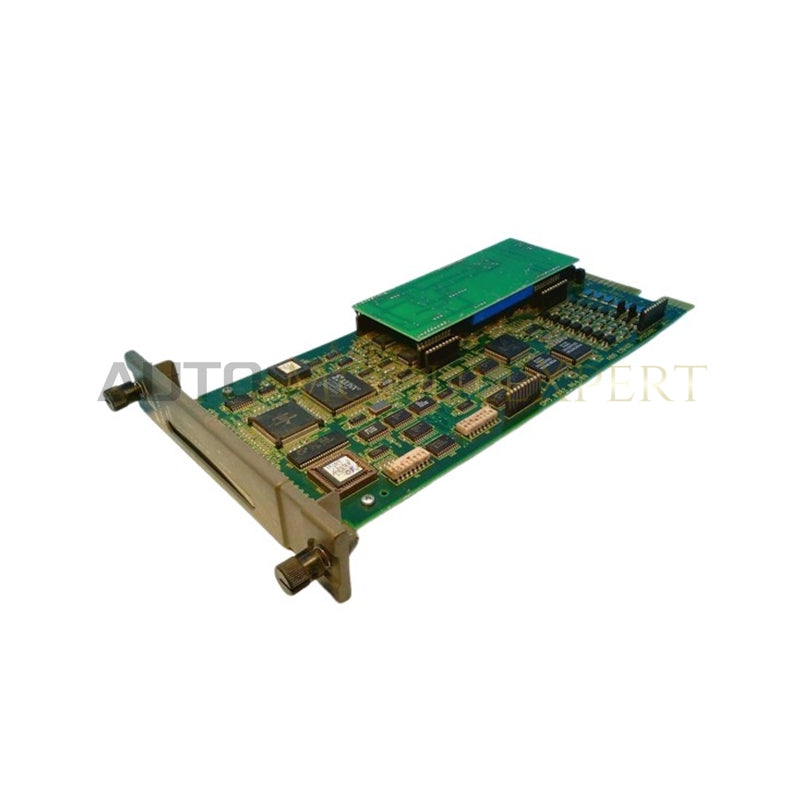

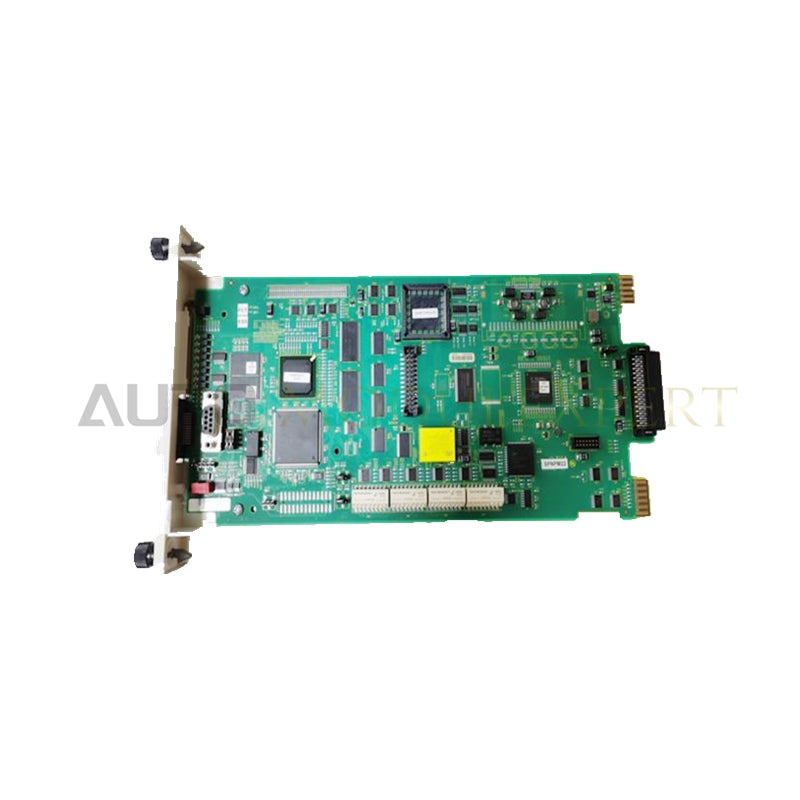

ABB IMICV01-Servoventilschnittstellenmodul

Das ABB IMICV01, auch als IMICV01-Servoventilschnittstellenmodul katalogisiert, dient als dedizierte Hardwarekomponente für die Positionierung von Turbinenstellgliedern im geschlossenen Regelkreis und die PROFIBUS-DP-Feldbusintegration innerhalb der Plattformen ABB INFI 90, Symphony Plus und S800 I/O. Es konditioniert analoge Positionsrückmeldesignale, gibt direkte hydraulische Servoantriebsströme aus und verwaltet deterministische Slave-Kommunikationsrahmen über Rückwandplatinenbaugruppen.

Hardwarespezifikationen

Rückwandbuskommunikation und Skalierung der I/O-Dichte

Das IMICV01 skaliert die I/O-Dichte und hält gleichzeitig die Kommunikationsgeschwindigkeit des Rückwandbusses über modulare DCS-Racks hinweg aufrecht. Beim Betrieb in PROFIBUS-DP-Netzwerken verwalten integrierte Speichercontroller den zyklischen Datenaustausch mit bis zu 12 Mbit/s und entlasten dadurch die CPU des Primärknotens von der Echtzeitregelung. Die integrierte galvanische Trennung verhindert Erdschleifen zwischen Feldmessumformerleitungen und internen Logikbussen und erhält die Signallinearität für die schnelle Positionierung hydraulischer Ventile. Hardware-DIP-Schalter übernehmen die Vergabe der Feldbusknotenadresse von 1 bis 126, ohne dass externe Programmiertools erforderlich sind.

Häufig gestellte Fragen

F: Wie handhabt das IMICV01 die Adressierung, wenn es als PROFIBUS-DP-Kommunikationsschnittstelle konfiguriert ist?

A: Die Knotenauswahl erfolgt über physische DIP-Schalter auf dem Gerät. Stellen Sie die binären oder dezimalen Adressschalter (gültiger Bereich 1 bis 126) ein, bevor Sie die 24-VDC-Versorgung über die Rückwandplatine anlegen, damit der Knoten während der Systeminitialisierung erkannt wird.

F: Welche Betriebstemperaturgrenzen gelten beim Umschalten zwischen Servoventilsteuerung und PROFIBUS-Modi?

A: Der dedizierte Servoventilschnittstellenbetrieb toleriert Umgebungstemperaturen von -40 bis +70 °C. Bei der Ausführung von PROFIBUS-DP-Feldbus-Gateway-Aufgaben ist die Schaltschranktemperatur auf 0 bis +60 °C zu begrenzen, um die thermischen Betriebsgrenzen der Hochfrequenz-RS-485-Transceiver einzuhalten.

Richtlinien für die Installation vor Ort

Führen Sie bei der Montage vor Ort die folgende Reihenfolge ein, um eine ordnungsgemäße elektrische Erdung und Kommunikationsintegrität sicherzustellen:

1. Schalten Sie den Hauptschaltschrank spannungsfrei und setzen Sie das IMICV01-Modul in den vorgesehenen Harmony/INFI-90-Racksteckplatz ein oder befestigen Sie es direkt auf der 35-mm-DIN-Schiene.
2. Ziehen Sie alle Befestigungsschrauben an der Frontplatte fest, um die mechanische Erdung mit dem Rackrahmen zu verbinden.
3. Führen Sie die analogen Servorückmeldungsleitungen mit 4–20 mA und ±10 VDC in separaten, geschirmten verdrillten Adernpaaren und halten Sie sie von Hochspannungs-Wechselstromleitungen fern.
4. Schließen Sie das PROFIBUS-DP-Kabel über einen geschirmten 9-poligen Sub-D-Stecker an und überprüfen Sie, dass die Busabschlusswiderstände an den physikalischen Endknoten der RS-485-Leitung aktiviert sind.
5. Verbinden Sie die Gesamtschirmungen der Kabel über niederimpedante Erdungsklemmen mit der Schaltschrank-Erdungssammelschiene, um hochfrequente Störeinflüsse auf die Ventilantriebsschleifen zu verhindern.
