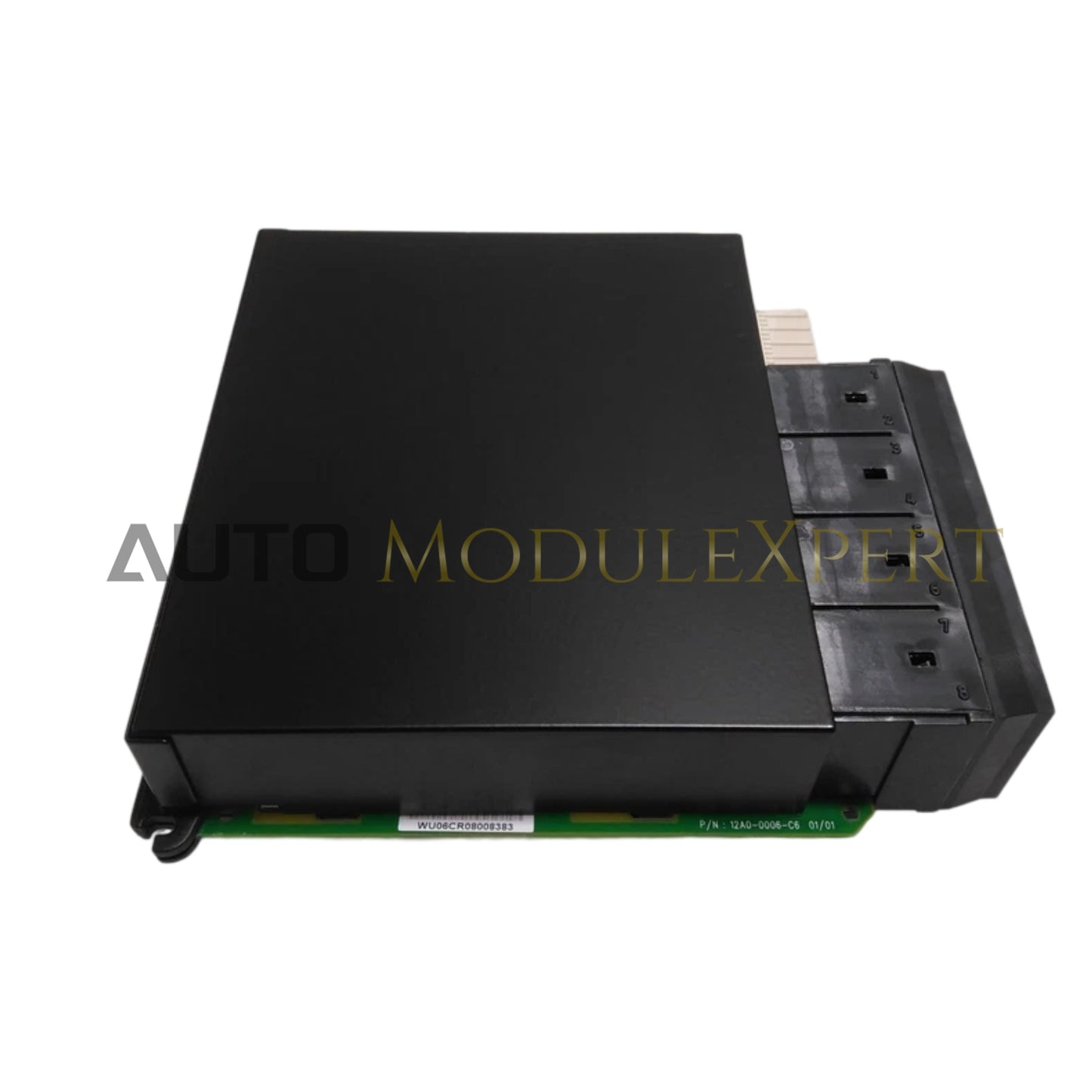

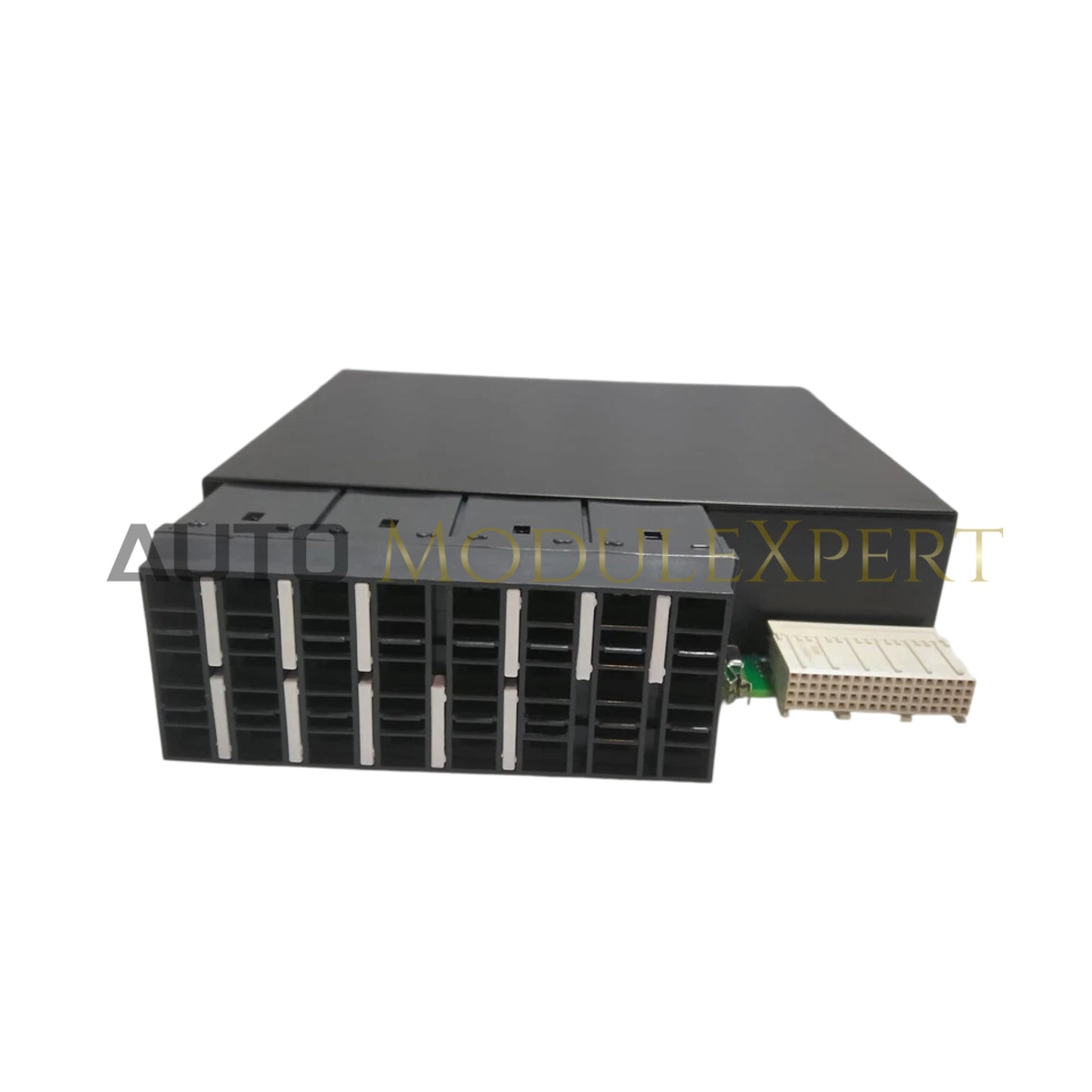

Das General Electric UR 6DH, auch als 6DH Digital-I/O-Modul katalogisiert, fungiert als dedizierte Hardwarekomponente für die Hochgeschwindigkeitsverarbeitung diskreter Signale innerhalb der Multilin Universal Relay (UR) Plattformen. Dieses Modul stellt die physische Schnittstelle zur Überwachung externer Status-Eingänge und zur Ausführung von Steuer-Ausgängen bereit, die für Schutz- und Automatisierungslogik in elektrischen Energiesystemen erforderlich sind.

Hardware-Spezifikationen

Backplane-Bus-Kommunikation und Firmware-Kompatibilität

Das UR 6DH Modul kommuniziert über den Backplane-Bus des Relais, um eine deterministische Datenübertragung zwischen feldverbundenen diskreten Geräten und dem UR-Zentralprozessor zu ermöglichen. Die Übertragungsgeschwindigkeit wird durch die Backplane-Architektur bestimmt und gewährleistet minimale Latenzzeiten bei der Signalisierung von Fehlerzuständen oder der Aktivierung von Steuer-Ausgängen. Die Firmware-Flash-Kompatibilität ist eng mit der Version des UR-Relaisgehäuses verknüpft; Installateure müssen sicherstellen, dass die Softwareversion der Basiseinheit das 6DH-Modul unterstützt, um eine korrekte Initialisierung der I/O-Punkte und Registerzuordnung zu gewährleisten.

Häufig gestellte Fragen

F: Kann das UR 6DH Modul entfernt werden, während das Multilin-Relais unter Spannung steht? A: Nein. Das UR 6DH ist nicht für den Ein- oder Ausbau unter Spannung (Hot-Swapping) ausgelegt. Die Relais-Stromversorgung muss abgeschaltet werden, um elektrische Entladungen und eine mögliche Beschädigung des internen Logikzustands des Relais zu verhindern.

F: Wie sollten Eingangskanäle konfiguriert werden, um durch Störgeräusche verursachte Fehlaktivierungen zu vermeiden? A: Digitale Eingänge sollten über geschirmte verdrillte Adernpaare angeschlossen werden. Die Schirme müssen an der Erdungsschraube des Relaisgehäuses angeschlossen werden, um elektromagnetische Störungen zu minimieren und eine stabile Zustandserkennung in Hochspannungsumgebungen sicherzustellen.

Feldinstallationsrichtlinien

1. Stellen Sie sicher, dass das UR-Relaisgehäuse spannungsfrei ist und der Arbeitsbereich frei von leitfähigen Verunreinigungen ist.
2. Überprüfen Sie, dass der Modulsteckplatz im Relaisgehäuse sauber und korrekt ausgerichtet ist.
3. Schieben Sie das UR 6DH Modul vorsichtig in das Gehäuse, bis die rückseitigen Backplane-Steckverbinder vollständig eingesteckt sind.
4. Sichern Sie das Modul mit den integrierten Verriegelungsschrauben an der Frontplatte, um einen konstanten mechanischen Kontakt mit der Backplane zu gewährleisten.
5. Verbinden Sie die externen diskreten Leitungen mit den vorgesehenen Klemmenblöcken und achten Sie darauf, dass die Kabelisolierung präzise abisoliert ist, um freiliegende Leiter zu vermeiden.
6. Führen Sie über die Frontplatten-Schnittstelle des Relais einen Hardware-Selbsttest durch, um die erfolgreiche Modulerkennung und die Überprüfung des I/O-Punkt-Status zu bestätigen.
