Produktbeschreibung

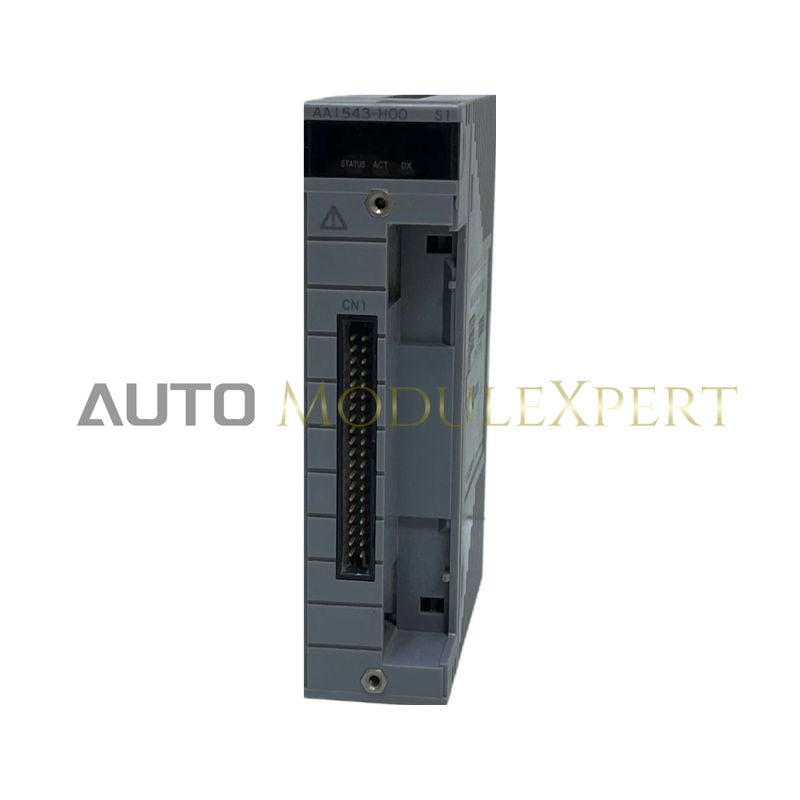

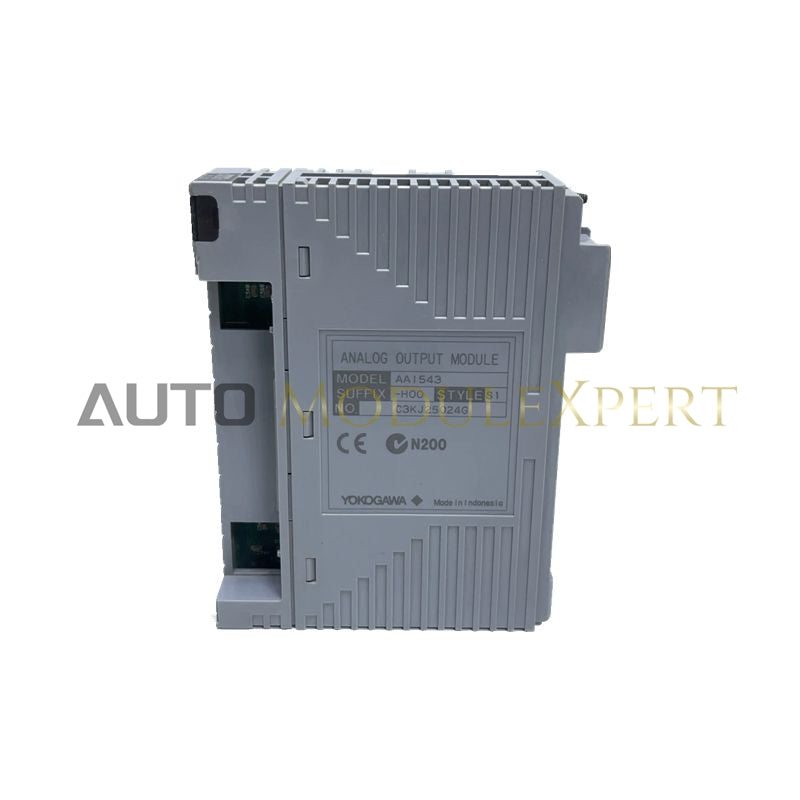

Das AAI543 (Best.-Nr.: AAI543-H50/A4D00) ist ein Analogausgangsmodul mit hoher Dichte für das Yokogawa CENTUM VP Verteilte Steuerungssystem (DCS). Es wandelt digitale Steuerbefehle in präzise 4 bis 20 mA Analogsignale um, um Feldaktuatoren, Ventile und Stellantriebe anzusteuern.
Dieses Modul unterstützt 16 vollständig getrennte Kanäle und verfügt über integrierte HART-Digitalkommunikation (Suffix H50) für ferngesteuerte Geräte-Diagnose und Konfiguration. Die A4D00-Option stattet das Gerät mit einem dualen, redundanten Druckklemmenanschluss aus, der eine hochverfügbare Verdrahtung für kritische Prozesskreise ermöglicht. Sein robustes Design gewährleistet Schutz gegen elektrische Störungen, Erdschleifen und Signalbeeinträchtigungen und macht es ideal für sicherheitskritische Automatisierungsanwendungen.
Technische Daten
| Position | Spezifikation |
|---|---|
| Modulfunktion | 16-Kanal Analogstromausgang (vollständig getrennt) |
| Signalbereich | 4 bis 20 mA Gleichstrom |
| Kommunikationsprotokoll | HART-Digitalkommunikation überlagert auf Analogsignale |
| Verdrahtungsschnittstelle | Duale, redundante Druckklemmenanschlussleiste (Modell A4D00) |
| Genauigkeit | ±0,1 % des vollen Messbereichs |
| Signalschutz | Gegentaktunterdrückung (CMRR) >120 dB bei 50/60 Hz |
| Trennung | Galvanische Trennung zwischen Kanälen und zur Systemlogik |
| Eingangswiderstand (Systemseite) | 250 Ω Standard |
| Datenaktualisierung | Schnelle Aktualisierungsraten für Echtzeitsteuerung |
| Stromversorgung | 400 mA bei 5 V Gleichstrom (Logik), 180 mA bei 24 V Gleichstrom (Kreis) |
| Betriebstemperaturbereich | 0 bis 50 °C (32 bis 122 °F) |
| Nettogewicht | 0,5 kg |
Anwendungsfälle
Das AAI543-H50/A4D00 eignet sich besonders für:
-
hochverfügbare Prozesskreise in der Energieerzeugung, chemischen Raffination und Fertigung
-
Ventilverteiler und komplexe Stellantriebsgruppen die redundante Verdrahtung für unterbrechungsfreien Betrieb erfordern
-
Systeme, bei denen HART-fähige Geräte ferngesteuerte Diagnose benötigen ohne die analogen Steuersignale zu unterbrechen
Häufig gestellte Fragen
Ist das AAI543 ein Eingangs- oder Ausgangsmodul?
Das AAI543 ist ein Analogausgangsmodul. Zum Empfang von Signalen von Feldmessumformern (Temperatur, Druck, Durchfluss usw.) verwenden Sie die AAI141 oder AAI143 Analog-Eingangsserie.
Was bietet der A4D00-Anschlussblock?
Der A4D00 ist ein dualer, redundanter Druckklemmenanschluss, der es ermöglicht, zwei AAI543-Module parallel an dieselben Feldgeräte anzuschließen. Dies bietet eine heiße Bereitschaftsumschaltung, die einen unterbrechungsfreien Betrieb sicherstellt, falls ein Modul ausfällt oder die Stromversorgung verliert.
