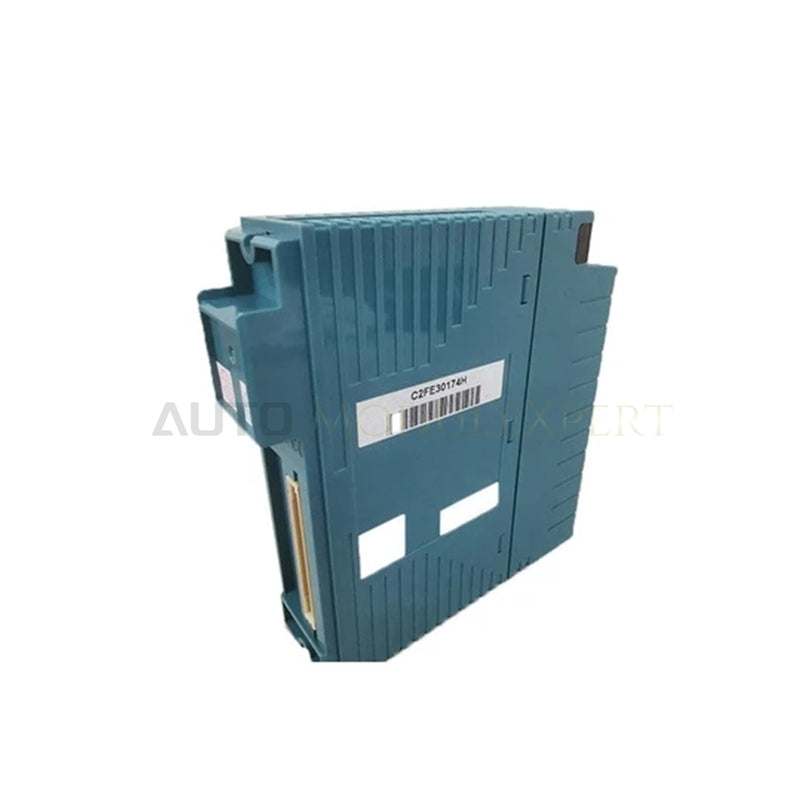

YOKOGAWA NFSB100-S50-Bus-Repeater-Modul

Das YOKOGAWA NFSB100-S50, auch als NFSB100-Bus-Repeater-Modul katalogisiert, dient als dedizierte Hardwarekomponente zur Signalverstärkung und Erweiterung von Netzwerksegmenten innerhalb von Vnet/IP-Busarchitekturen. Das Gerät formt elektrische Impulswellenformen neu und regeneriert Übertragungspegel über Koaxialsegmente in CENTUM VP- und ProSafe-RS-Steuerungsnetzwerken. Durch die Verringerung der Leitungsdämpfung bei langen Übertragungsstrecken bewahrt das Gerät die deterministische Rahmenübertragung und verhindert die Verschlechterung von Datenpaketen über verteilte Systemknoten hinweg.

Hardwarespezifikationen

Profile für Kanaltrennung und Signalaufbereitung

Das für den Einsatz in der Prozessautomatisierung konzipierte NFSB100-S50 verfügt über galvanische Kanal-zu-Kanal-Trennschaltungen, die Erdschleifenströme zwischen physisch getrennten Netzwerkknoten blockieren. Das Modul integriert Elektronik zur Anpassung der Leitungsimpedanz, die hochfrequente Störeinflüsse unterdrückt und so die Stabilität der 4-20-mA-HART-Loop-Protokollübersetzung sowie die Signalintegrität von FOUNDATION Fieldbus an der Backplane-Grenze des Controllers aufrechterhält. Diese interne Isolationsbarriere schützt zentrale Steuerungsschränke vor elektrischen Transienten und Gleichtaktstörungen, die entlang langer Feldstrecken entstehen.

Häufig gestellte Fragen

F: Wie verarbeitet das YOKOGAWA NFSB100-S50 eingehende, beeinträchtigte Bussignale?

A: Das Modul empfängt gedämpfte elektrische Signale vom vorgeschalteten Koaxialsegment, leitet sie durch interne Signalaufbereitungsfilter und verstärkt die Wellenform, bevor es sie an das nachgeschaltete Vnet/IP-Segment überträgt.

F: Welche Vorsichtsmaßnahmen müssen Ingenieure hinsichtlich der Wärmeableitung des Moduls bei der Montage beachten?

A: Bei einer auf maximal 3 W begrenzten niedrigen Leistungsaufnahme nutzt das Gerät die natürliche Konvektionskühlung in Standard-Rack-Steckplätzen. Sorgen Sie oberhalb und unterhalb des Kartensteckplatzes für freie Luftwege und halten Sie die Umgebungstemperatur im Rack zwischen 0 und 55 °C.

Richtlinien für die Installation vor Ort

Setzen Sie das YOKOGAWA NFSB100-S50 in den vorgesehenen Steckplatz des System-Racks ein, bevor Sie die Halteschrauben festziehen, um den elektrischen Kontakt mit der Massefläche der Backplane zu sichern. Stellen Sie sicher, dass die Stromversorgungen des Subracks während des physischen Einsetzens des Moduls ausgeschaltet bleiben, um Lichtbogenbildung am Kantenstecker zu vermeiden.

Verlegen Sie alle Feldkoaxialkabel mit BNC-Anschlüssen getrennt von dreiphasigen AC-Stromleitungen, Motorleitungen und Leitungen für Frequenzumrichter. Schließen Sie die Kabelschirme an einer einzigen, dafür vorgesehenen Systemerdungssammelschiene an, um zirkulierende Erdschleifenströme zu vermeiden. Halten Sie die Biegeradien der Koaxialkabel über den vom Hersteller vorgegebenen Mindestwerten, um eine Verformung des internen Dielektrikums und Impedanzänderungen entlang des Vnet/IP-Segments zu verhindern.
