Produktbeschreibung

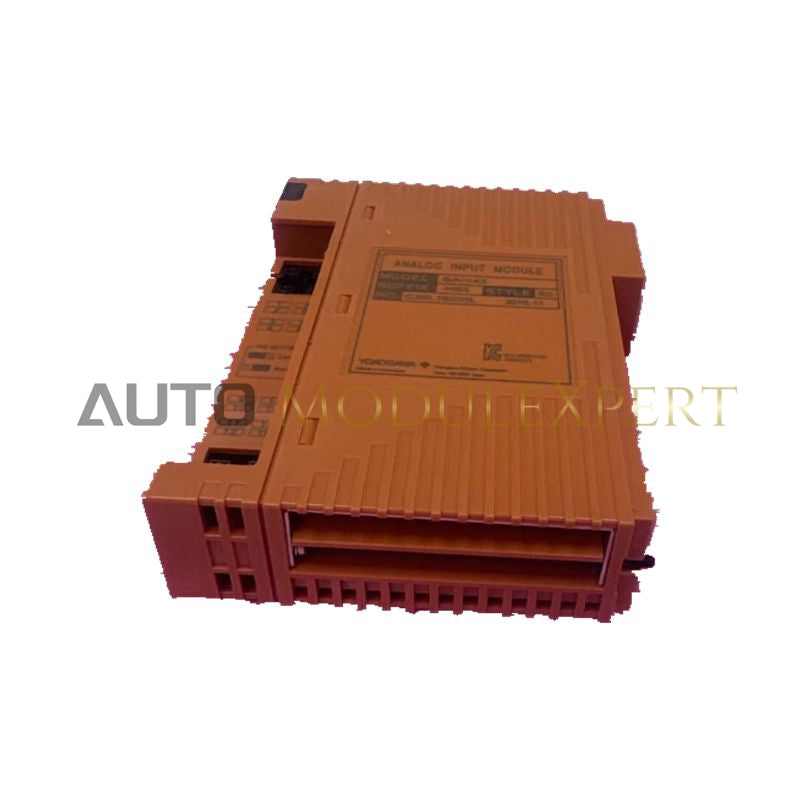

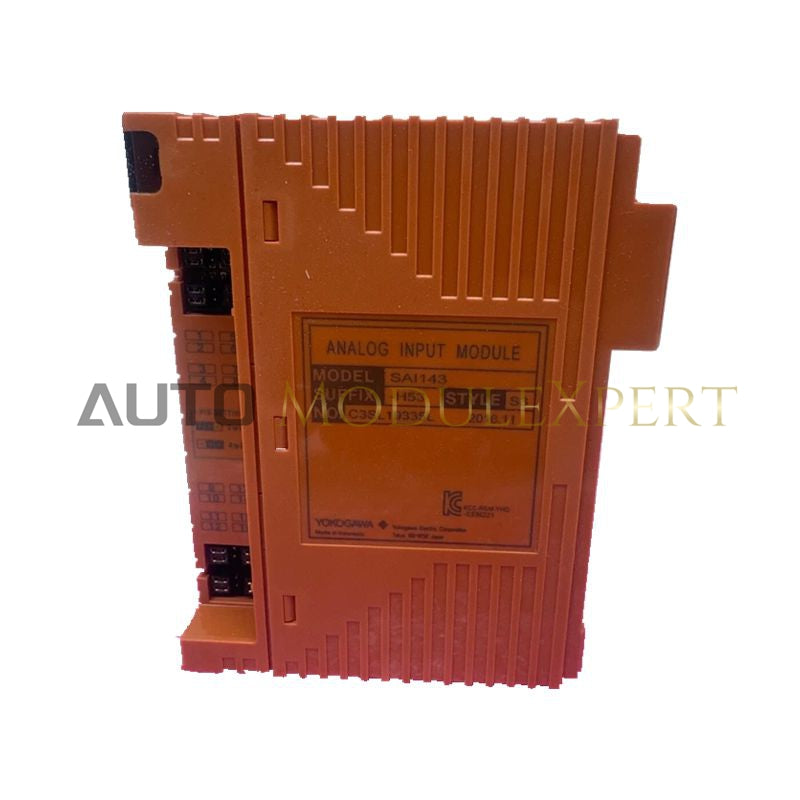

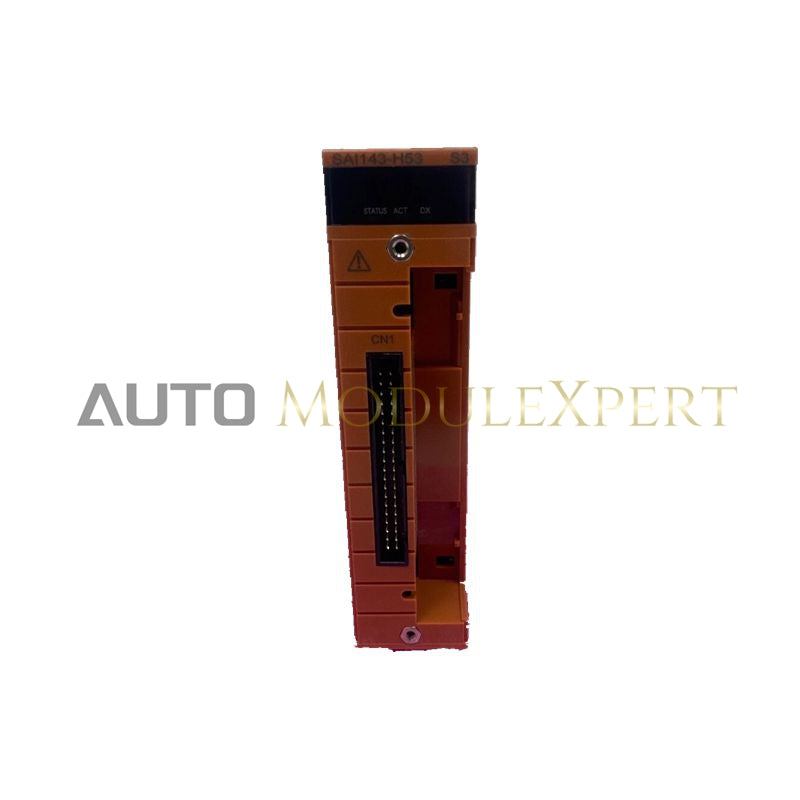

Das SAI143-H53 S3 ist ein leistungsstarkes Sicherheits-Analog-Eingangsmodul, das für die ProSafe-RS Sicherheitsinstrumentierte Anlage (SIA) der Yokogawa Electric Corporation entwickelt wurde.
Dieses Modul ist ausschließlich eine 16-Kanal 4–20 mA Analog-Stromeingangsschnittstelle, obwohl es in älteren Katalogen gelegentlich fälschlicherweise als Ausgangsgerät eingestuft wurde. Es dient zur Überwachung sicherheitskritischer Prozessgrößen wie:
-
Druck
-
Temperatur
-
Füllstand
-
Durchflussmessungen
Die S3-Version steht für verbesserte Umwelthärtung, einschließlich erweiterter Betriebstemperatur und überlegener Korrosionsbeständigkeit für raue Industrieeinsätze.
Das Modul unterstützt außerdem HART-Kommunikation, die einen bidirektionalen Austausch von Diagnosedaten zwischen intelligenten Feldtransmittern und der Sicherheitssteuerung ermöglicht. Dies unterstützt vorausschauende Wartung, Fernkalibrierung und Zustandsüberwachung der Geräte.
Zusätzlich bietet das Modul eine integrierte Speisung für 2-Draht-Transmitter , was die Feldverdrahtung vereinfacht, da keine externen Stromversorgungsmodule für die Transmitter benötigt werden.
Detaillierte Technische Daten
| Parameter | Spezifikation |
|---|---|
| Modellnummer | SAI143-H53 |
| Version | S3 |
| Eingangskanäle | 16 isolierte Kanäle |
| Signaltyp | 4–20 mA Gleichstrom |
| HART-Unterstützung | Ja (HART R1.02.00) |
| Datenaktualisierungszyklus | 40 ms |
| Isolationsfestigkeit | 1,5 kV Wechselspannungs-Isolationsfestigkeit (1 Minute) |
| Umweltschutz | ISA G3 Schutzlackierung |
| Betriebstemperatur | -20°C bis +70°C |
| Transmitterversorgung | Integrierte 2-Draht-Stromversorgung (weltweite Steuerung) |
| Anschlusstyp | Druckklemme oder MIL-Spezifikationsstecker |
| Sicherheitsintegrität | SIL3-fähig (bei Einsatz in redundanter Sicherheitsarchitektur) |
Industrielle Anwendungsszenarien
Das SAI143-H53 S3 wird häufig eingesetzt in:
-
Offshore-Öl- und Gasplattformen
-
Petrochemischen Raffinerien
-
LNG-Verarbeitungsanlagen
-
Fernpump- und Pipeline-Stationen
Es ist besonders wichtig in Notabschaltung (ESD) und Brand- und Gaswarnsystemen (F&G) , wo eine zuverlässige Erfassung von Sensordaten für Schutzlogiken entscheidend ist.
Die G3-Korrosionsbeständigkeit schützt die interne Schaltung vor:
-
Schwefelwasserstoff ($H_2S$)
-
Schwefeldioxid ($SO_2$)
-
Hoher Luftfeuchtigkeit und Salznebel
Häufig gestellte Fragen
Kann das SAI143-H53 S3 auch andere Signale als 4–20 mA verarbeiten?
Nein. Dieses Modul ist speziell für 4–20 mA Stromkreise kalibriert. Für Spannungseingänge wie 1–5 V müssen Ingenieure ein anderes Modul verwenden oder einen Präzisions-Shuntwiderstand auf der Anschlussplatte installieren.
Welchen Vorteil bietet die erweiterte Temperaturspanne?
Der erweiterte Bereich von -20°C bis +70°C ermöglicht die Installation in entfernten Gerätekästen oder Außenschränken ohne den Einsatz von leistungsstarken Klimaanlagen.
Ist eine SIL3-Zertifizierung möglich?
Ja, wenn das Modul in redundanten Sicherheitskreisen innerhalb der ProSafe-RS SIA-Umgebung eingesetzt wird.
