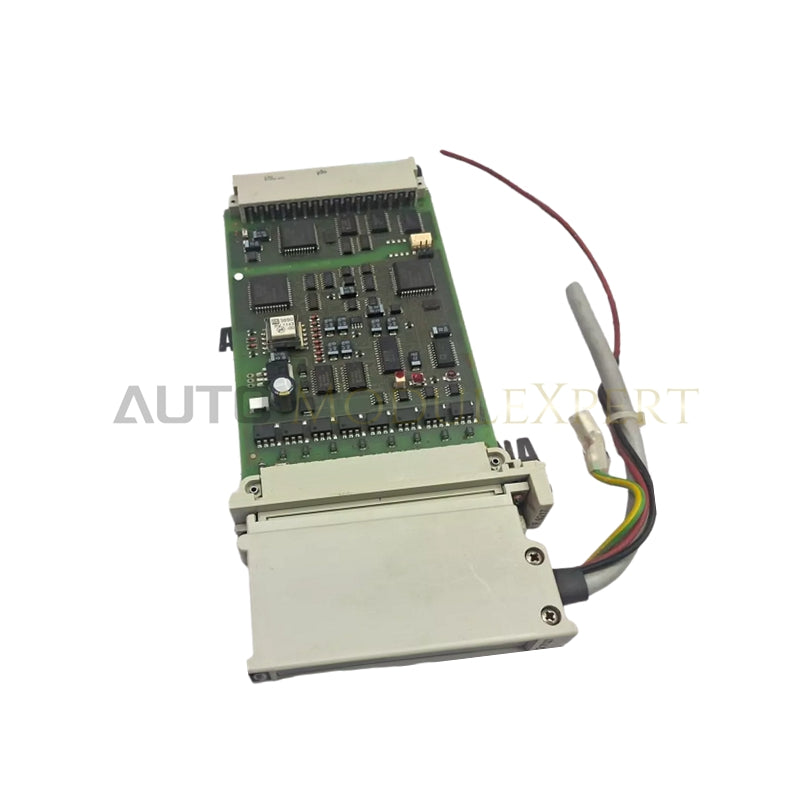

HIMA Z7127 Analog-Eingangsmodul

Das für die Erfassung präziser und zuverlässiger analogen Eingangssignale in sicherheitsbezogenen programmierbaren elektronischen Systemen von HIMA konfigurierte HIMA Z7127 (Analog-Eingangsmodul Z7127) ermöglicht die direkte physikalische/elektrische Verarbeitung. Das Modul verarbeitet bis zu 8 galvanisch getrennte analoge Kanäle von Feldinstrumenten und wandelt Strom-, Spannungs-, RTD- oder Thermoelementeingänge zur Auswertung durch die zentrale Logik in digitalisierte Telemetriedaten um. Die Signale auf der Feldseite werden kontinuierlich aufbereitet, um Prozessüberwachungsvariablen wie Temperatur, Druck, Durchfluss und Füllstand zu unterstützen.

Hardwarespezifikationen

Integration in sicherheitsgerichtete Systeme und Diagnosearchitektur

Das Modul ist gemäß den Normen der IEC 61508 SIL3-zertifiziert und für den Einsatz in sicherheitskritischen, sicherheitsgerichteten Systemen ausgelegt. Die integrierte Hardware umfasst einen redundanten sicherheitsbezogenen Prozessorkern, der kontinuierlich interne Selbsttests durchführt, die Linearität des Analog-Digital-Wandlers überprüft und aktiv auf Übersprechen zwischen den einzelnen Kanälen prüft.

Die integrierte galvanische Trennbarriere gewährleistet eine Isolation von 1500 VAC zwischen den Eingangskanälen und der Rückwandplatinenlogik und stellt dadurch eine echte Ausführung im sicheren Zustand sicher. Bei Fehlern in der Feldverdrahtung, etwa bei Unterbrechungen oder kurzgeschlossenen Stromschleifen, melden die integrierten Hardwarediagnosen Echtzeit-Kanalstatusflags an die Haupt-CPU und versetzen betroffene Signale gleichzeitig in vorab festgelegte sichere Zustände.

Häufig gestellte Fragen

F: Wie verhindert die Kanaltrennung Signalübersprechen während schneller Umschaltungen der Stromschleifen?

A: Individuelle galvanische Trennbarrieren mit 1500 VAC entkoppeln jeden analogen Eingangspfad, isolieren Erdschleifen und beseitigen Interferenzen zwischen den Kanälen des 8-Kanal-Arrays.

F: Welche Maßnahme ergreift das Modul, wenn ein Linearitätsfehler des A/D-Wandlers erkannt wird?

A: Die integrierte Diagnose-Engine meldet der CPU-Rack-Ansteuerung sofort einen Hardwarefehler, schaltet die Fehler-LED des Moduls ein und zwingt die betroffenen Eingangskanäle auf einen sicheren Nullwert.

F: Erfordert der Austausch eines Z7127-Moduls eine Neukalibrierung der angeschlossenen Thermoelementschleifen?

A: Austauschmodule behalten die werkseitig kalibrierte Eingangsskalierung bei; nach einem Hardwareaustausch müssen die Parameter der Vergleichsstellenkompensation der Feldschleifen jedoch physisch innerhalb der Systemsoftware überprüft werden.

Richtlinien für die Installation vor Ort

Montieren Sie das Modul vertikal im dafür vorgesehenen HIMA-Rack-Gehäuse, um eine optimale passive Konvektionskühlung des Gehäuses zu ermöglichen. Sichern Sie alle Befestigungselemente der Frontplatte, bevor Sie die 24-VDC-Hilfsversorgung der Stromschleifen an die Feldklemmenanschlüsse anlegen.

Führen Sie die Niederspannungsleitungen der analogen Signale durch separate Kabelkanäle und halten Sie sie von Hochspannungs-AC-Leitungen fern; achten Sie dabei auf einen physischen Abstand von mindestens 300 mm. Erden Sie alle Kabelschirme an einem einzigen Erdungspunkt an der Haupterdungsschiene des Schaltschranks, um zu verhindern, dass Erdschleifenströme die 4-20-mA- oder RTD-Messschleifen verfälschen.
