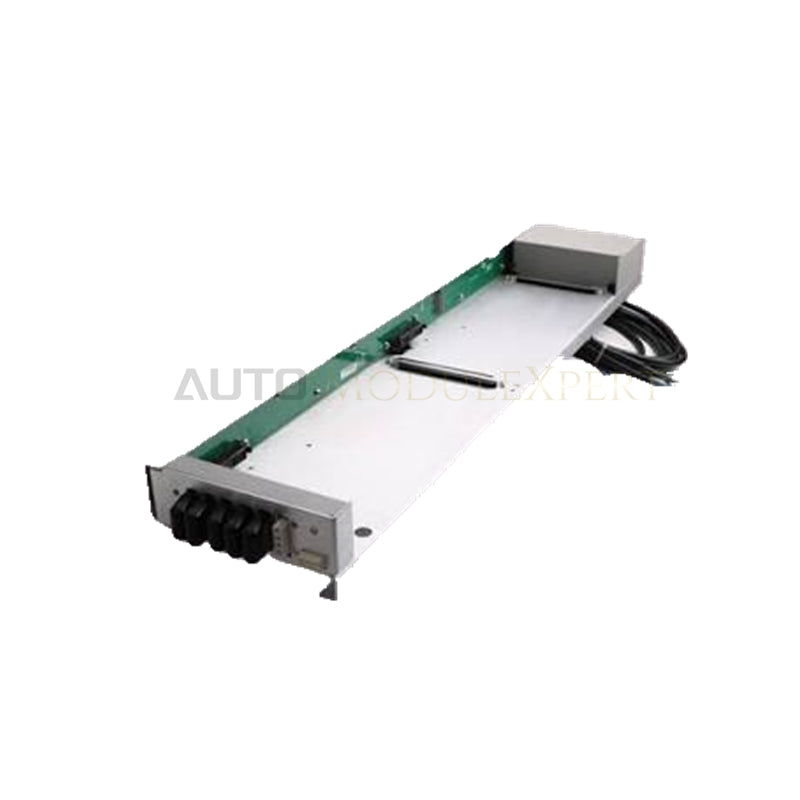

Módulo de fuente de alimentación del bastidor principal Honeywell 51199930-100 SPS5713

Configurado para la conversión y distribución de energía en plataformas DCS, el Honeywell 51199930-100 (SPS5713, módulo de fuente de alimentación del bastidor principal) proporciona ejecución física y eléctrica directa. Funciona como una fuente de alimentación industrial que suministra tensión de CC regulada directamente a los buses del panel posterior, los procesadores de control, los nodos de E/S y las interfaces de comunicación.

Especificaciones del hardware

Aislamiento entre canales y protección de bucles galvánicos

Honeywell incorpora protección contra bucles galvánicos y una regulación de salida robusta en la plataforma SPS5713 para mitigar los bucles de tierra y los picos transitorios de tensión. El módulo procesa fuentes de alimentación de entrada de amplio rango y las convierte en una alimentación estable de 24 VCC con rizado suprimido. Las rutas de diagnóstico internas supervisan continuamente la integridad del bus de CC, evitando que las caídas de tensión se propaguen por los canales de E/S de alta densidad o comprometan la lógica del procesador durante transiciones de carga elevada del sistema.

Preguntas frecuentes

P: ¿Cuál es la función principal del módulo de fuente de alimentación 51199930-100?

R: El módulo acepta tensión primaria externa de CA o CC y la convierte en una salida regulada de 24 VCC para alimentar los paneles posteriores del bastidor, los procesadores de CPU y los módulos de E/S del sistema.

P: ¿Cómo mantiene el módulo estable la tensión de salida ante cambios de carga?

R: Los circuitos internos de regulación integrados suprimen el rizado de tensión y las fluctuaciones dinámicas de carga, garantizando una tensión de salida estable incluso durante picos repentinos de demanda de corriente del panel posterior.

P: ¿El módulo de bastidor SPS5713 admite el intercambio en caliente?

R: La sustitución del módulo debe seguir estrictamente la documentación del chasis del sistema anfitrión. Antes de retirar o sustituir el módulo con el sistema energizado, verifique que las licencias de redundancia del sistema y los interruptores de derivación del bastidor estén activos para evitar paradas del sistema.

Directrices de instalación en campo

Monte la unidad verticalmente en el bastidor de la carcasa estándar, asegurándose de que las pestañas de bloqueo mecánico encajen por completo en el carril DIN o en las ranuras del chasis del panel posterior. Mantenga al menos 50 mm de espacio vertical libre por encima y por debajo de los disipadores térmicos del módulo para facilitar la convección térmica natural y evitar la limitación térmica durante operaciones continuas a plena carga.

Conecte los cables de alimentación primaria de entrada mediante terminales de anillo o de horquilla con la especificación adecuada, aplicando compuesto fijador de roscas o verificando el par de apriete de los tornillos de los terminales conforme a las normas industriales. Tienda las líneas de señal y los cables de alimentación de CC por canaletas independientes, manteniendo una distancia mínima de 300 mm respecto a las líneas de CA de alta tensión para minimizar las interferencias electromagnéticas. Asegúrese de que la barra colectora de cobre de puesta a tierra del armario mantenga una conexión de baja impedancia al terminal de tierra del módulo mediante una cinta de puesta a tierra de cobre de gran sección.
