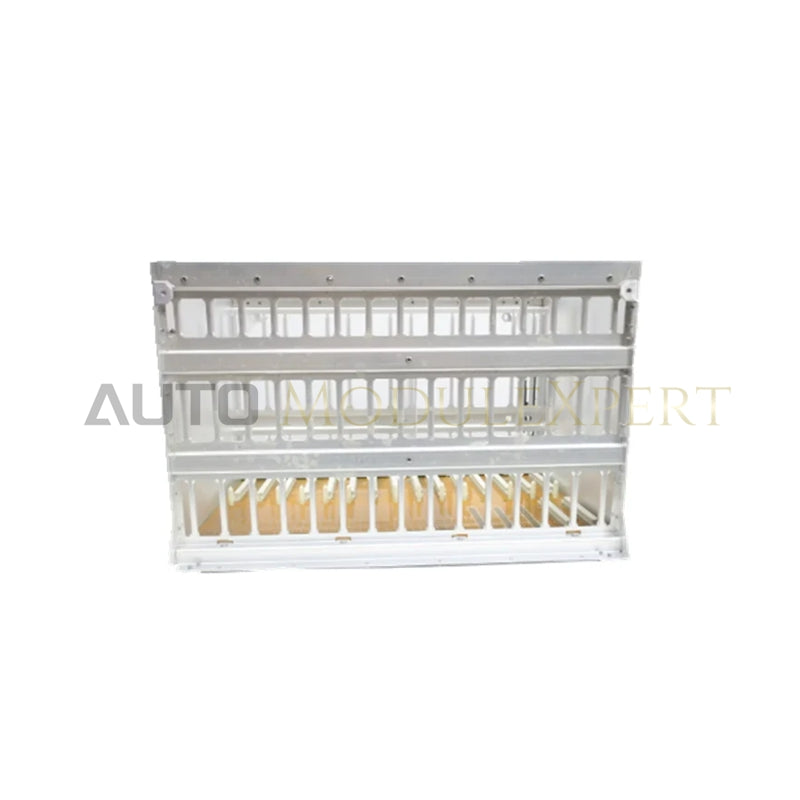

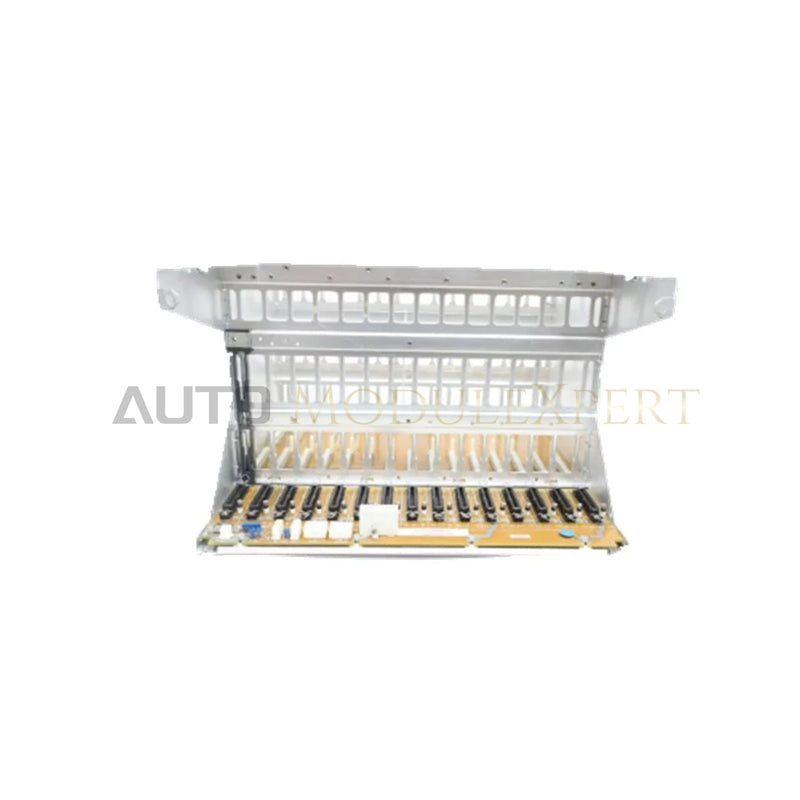

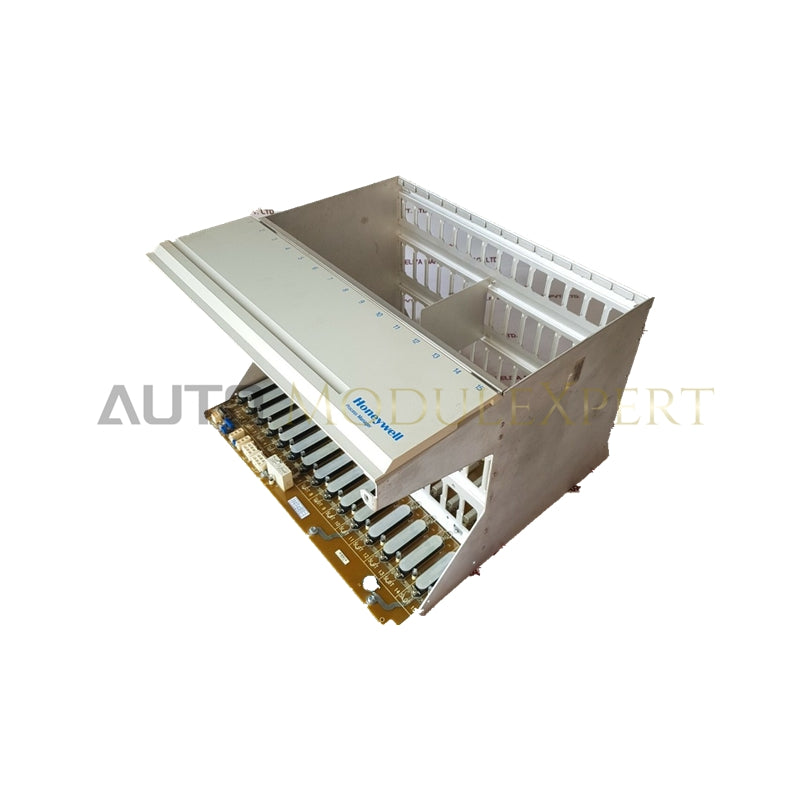

Placa posterior de E/S HPM Honeywell 51404127-150

Configurada para el enrutamiento de E/S de alta densidad y la distribución de energía en sistemas Honeywell High-Performance Process Manager (HPM), la Honeywell 51404127-150 (51404127-150, placa posterior de E/S) proporciona la ejecución física y eléctrica directa para hasta 15 módulos de control de procesos en las plataformas TDC 3000 y Experion PKS.

Especificaciones del hardware

Aislamiento entre canales y enrutamiento del protocolo de los lazos

Las redes DCS de Honeywell dependen del aislamiento de la placa posterior para mantener la fidelidad de la señal en redes de cableado de campo de alta densidad. La placa posterior Honeywell 51404127-150 cuenta con un enrutamiento de tierra dedicado, un recubrimiento conformado protector contra contaminantes atmosféricos agresivos y parámetros de aislamiento entre canales diseñados para eliminar la diafonía en las líneas del protocolo de lazo HART de 4-20 mA. Esta disposición evita que las corrientes de los lazos de tierra desestabilicen las lecturas de las entradas analógicas y, al mismo tiempo, aísla la lógica de procesamiento digital sensible de los transitorios eléctricos inducidos por el campo.

Preguntas frecuentes

P: ¿Cómo protege el recubrimiento conformado de esta placa posterior contra la exposición ambiental?

R: El recubrimiento conformado aplicado en fábrica forma una barrera protectora sobre todas las pistas del circuito impreso, las uniones soldadas y los componentes de montaje superficial, evitando cortocircuitos causados por la condensación de humedad ambiental, el polvo conductor y los gases corrosivos presentes en el aire.

P: ¿Qué pasos de inserción y alineación deben seguir los ingenieros al ocupar las 15 posiciones de ranura?

R: Alinee cada tarjeta de E/S con precisión a lo largo de los rieles guía del chasis antes de conectar los conectores multipin posteriores de la placa posterior. Empuje el módulo firmemente hasta que los mecanismos de enganche del conector queden completamente acoplados y, a continuación, apriete los tornillos de retención superior e inferior para garantizar un contacto uniforme de los pines y evitar la separación del bus de la placa posterior debido a las vibraciones industriales.

Directrices de instalación en campo

Monte firmemente el conjunto de bastidor de tarjetas de 15 ranuras en el marco del armario utilizando los herrajes de montaje estándar. Establezca una conexión a tierra de baja resistencia instalando una correa de tierra dedicada directamente desde el punto de tierra del chasis hasta la barra colectora principal de tierra del armario antes de aplicar alimentación.

Dirija los conductores de alimentación de 24 VCC y el cableado de señal por conductos de cableado separados para evitar el acoplamiento de ruido electromagnético. Mantenga conexiones continuas del cable de drenaje del blindaje hasta los terminales de tierra del blindaje designados en la base del armario. Al realizar tareas de mantenimiento del sistema o el intercambio de módulos en caliente, confirme que las alimentaciones estén desconectadas o verifique que las condiciones ambientales locales cumplan las normas de seguridad para equipos no incendiarios antes de insertar o extraer las tarjetas de la placa posterior.
