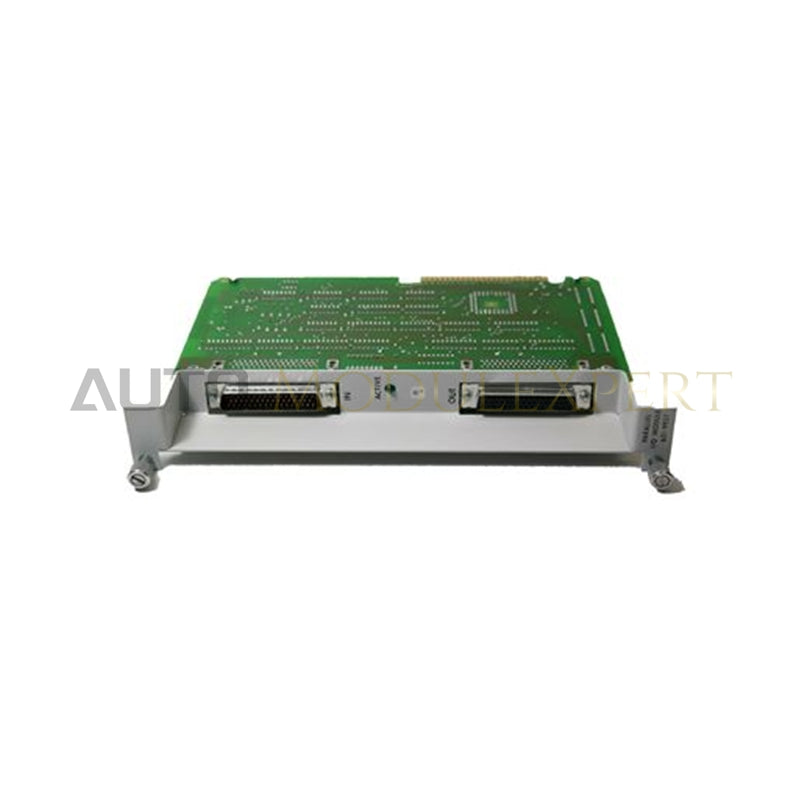

Módulo procesador Honeywell 620-0636

Configurado para el procesamiento lógico y la ejecución de programas de control en arquitecturas de la serie Honeywell IPC 620, el Honeywell 620-0636 (módulo procesador 620-0636) proporciona ejecución física y eléctrica directa. Esta unidad de procesamiento autónoma coordina las instrucciones del sistema, actualiza los mapas de registros internos y dirige los intercambios de E/S del bus posterior sin requerir la intervención de un coprocesador secundario.

Especificaciones del hardware

Comunicación del bus posterior y perfiles de aislamiento de E/S

Los ingenieros integran el Honeywell 620-0636 directamente en ranuras dedicadas del bus posterior Honeywell IPC 620 para establecer conectividad de bus de alta velocidad en todo el bastidor. El microprocesador Motorola 68B09E interno gestiona la velocidad de comunicación del bus posterior mientras mantiene estrictas secuencias de temporización en los módulos locales de E/S discretas y analógicas. La compatibilidad con memoria flash del firmware y las rutinas lógicas integradas evitan colisiones de datos durante los escaneos secuenciales del bastidor. Además, el aislamiento entre canales protege el núcleo de procesamiento lógico frente a picos de tensión externos y preserva la integridad de los datos en instalaciones de E/S de alta densidad.

Preguntas frecuentes

Q: ¿Cómo realizan los técnicos el reemplazo de la batería del 620-0636 sin borrar los registros de memoria?

A: Los equipos de mantenimiento deben mantener energizada la ranura del bastidor del 620-0636 mediante la alimentación principal del bus posterior mientras reemplazan la batería de litio AA accesible desde el frontal. Retirar la batería de 3.0 VDC mientras la fuente de alimentación del bastidor está apagada elimina inmediatamente la tensión de respaldo del área de registros volátiles y borra los parámetros del programa almacenados.

Q: ¿Qué precauciones se aplican al puerto de carga RS-422 de 9 pines durante el funcionamiento activo?

A: Los operadores deben conectar los terminales de programación o cargadores portátiles exclusivamente mediante cableado RS-422 blindado, punto a punto, especificado para transmisión a 9600 baudios. Conectar o desconectar los cables de programación mientras el interruptor de llave de modo está en la posición RUN-PROGRAM puede introducir ruido transitorio en las líneas de datos, lo que podría activar fallos de comunicación o retrasos de escaneo no deseados.

Directrices de instalación en campo

Los técnicos deben apagar el chasis del bus posterior antes de instalar o insertar la tarjeta procesadora Honeywell 620-0636, ya que el intercambio en caliente puede dañar los conectores de borde sensibles y provocar interrupciones del bus. Asegúrese de que las guías del borde de la tarjeta estén correctamente alineadas con las ranuras del bastidor y deslice el módulo firmemente hasta colocarlo, de modo que los conectores del bus posterior queden completamente insertados. Cablee el cable de comunicaciones RS-422 externo utilizando pares trenzados con doble blindaje y conecte el blindaje del cable directamente a la toma de tierra del bastidor designada para minimizar las interferencias de ruido. Mantenga una separación mínima de 2 pulgadas entre las líneas de señal y el cableado de alimentación de CA de alta tensión dentro del gabinete. Por último, verifique que la batería de litio AA de 3.0 VDC quede firmemente colocada en el compartimento frontal antes de iniciar los procedimientos de arranque del sistema.
