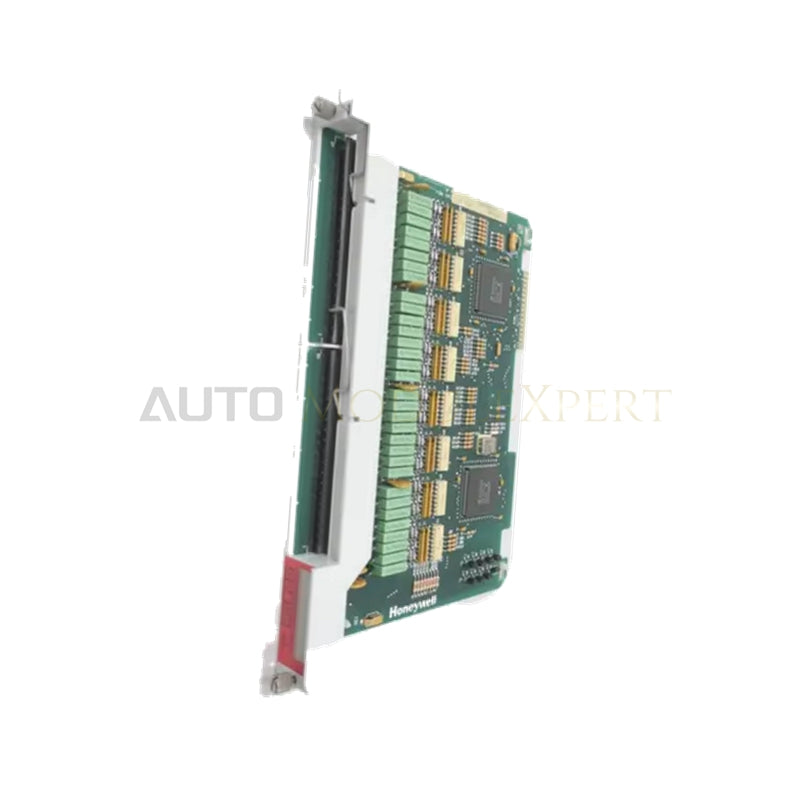

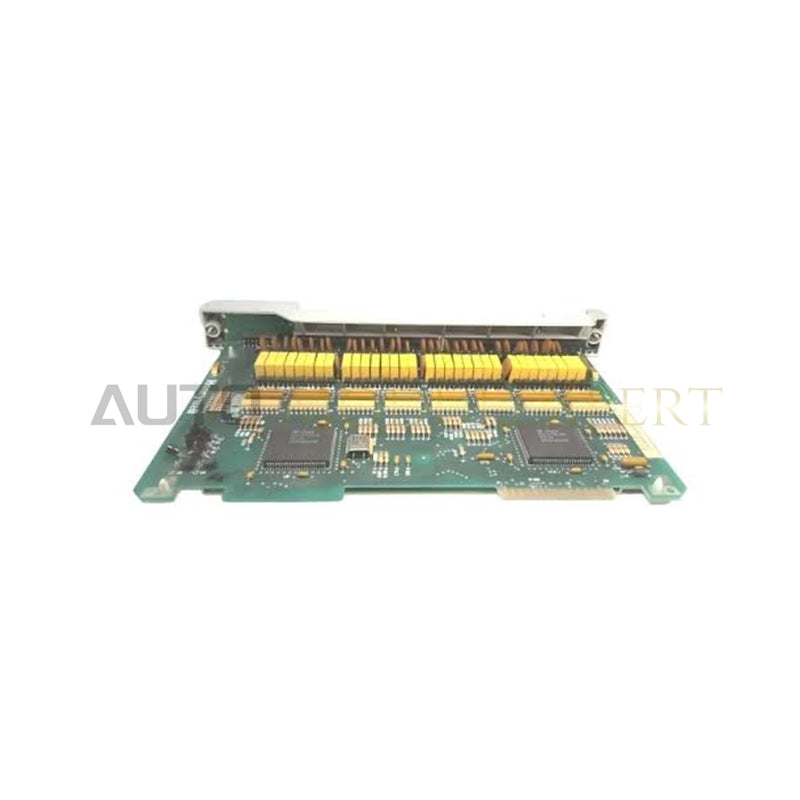

Tarjeta de entrada digital Honeywell 621-1180R

La Honeywell 621-1180R, también catalogada como módulo de entrada digital 621-1180R, funciona como un componente de hardware dedicado para la adquisición de señales discretas de 115 VCA en las plataformas Honeywell IPC 620 y Logic Manager. Acondiciona estados de contactos de campo de alta densidad y transmite señales continuas de estado lógico a través del bus de placa posterior local sin necesidad de conversión externa de señales.

Especificaciones del hardware

Aislamiento entre canales e integración de lazo DCS

Los ingenieros de Honeywell diseñaron la Honeywell 621-1180R con conjuntos de optoacopladores en cada canal de campo para mantener el aislamiento galvánico entre las señales de proceso entrantes de 115 VCA y la sensible placa posterior lógica. Este nivel de aislamiento suprime bucles de tierra industriales graves, transitorios de tensión y ruido de modo común en los lazos de proceso. Las resistencias internas limitadoras de corriente y las redes de filtrado RC controlan las sobretensiones de entrada de hasta 500 mA, al tiempo que mantienen umbrales de conmutación definidos (estado lógico 1 de 75 VCA). La arquitectura de dos grupos (16 puntos por común) permite a los ingenieros de planta segregar distintos segmentos de distribución de alimentación de campo sin interferencias eléctricas entre canales ni corrupción del estado lógico durante las fluctuaciones de tensión del sistema.

Preguntas frecuentes

P: ¿Qué precauciones evitan activaciones accidentales en canales conectados a tendidos largos de cables de campo con corrientes de fuga?

R: El módulo presenta un límite permitido de corriente de fuga en estado desactivado de 1.5 mA. Los tendidos de cableado de campo que induzcan un acoplamiento capacitivo superior a 1.5 mA deben utilizar resistencias de carga conectadas entre los terminales de entrada para reducir las tensiones de la línea de campo por debajo del umbral de 43 VCA de lógica 0.

P: ¿Cómo afecta el sufijo "R" a los procedimientos de mantenimiento y sustitución del módulo en un bastidor IPC 620 activo?

R: La designación "R" indica una estructura de tarjeta extraíble compatible con el bloque de terminales de cableado de campo Honeywell 621-9977. Los técnicos pueden apartar el conjunto de terminales y retirar el hardware de la tarjeta sin alterar las terminaciones del cableado de campo, siempre que se respeten las reglas de secuenciación de la alimentación de la placa posterior.

Directrices de instalación en campo

Los técnicos deben aislar todas las fuentes de alimentación de campo de 115 VCA antes de insertar o retirar la tarjeta Honeywell 621-1180R del chasis del bastidor IPC 620. Alinee las guías del borde de la tarjeta con la ranura designada del bastidor y empuje firmemente hasta que el conector de la placa posterior quede completamente asentado antes de colocar el bloque de terminales 621-9977. Enrute el cableado de entrada de campo por un conducto metálico conectado a tierra, manteniendo el cableado de campo de CA físicamente separado del cableado lógico de CC de baja tensión y de los cables de comunicación por una distancia mínima de 2 pulgadas. Conecte a tierra todos los tramos del conducto y las placas posteriores del gabinete a una toma de tierra de estructura maestra dedicada para garantizar que los componentes de aislamiento óptico funcionen dentro de los límites nominales de tensión de sobretensión.
