Resumen

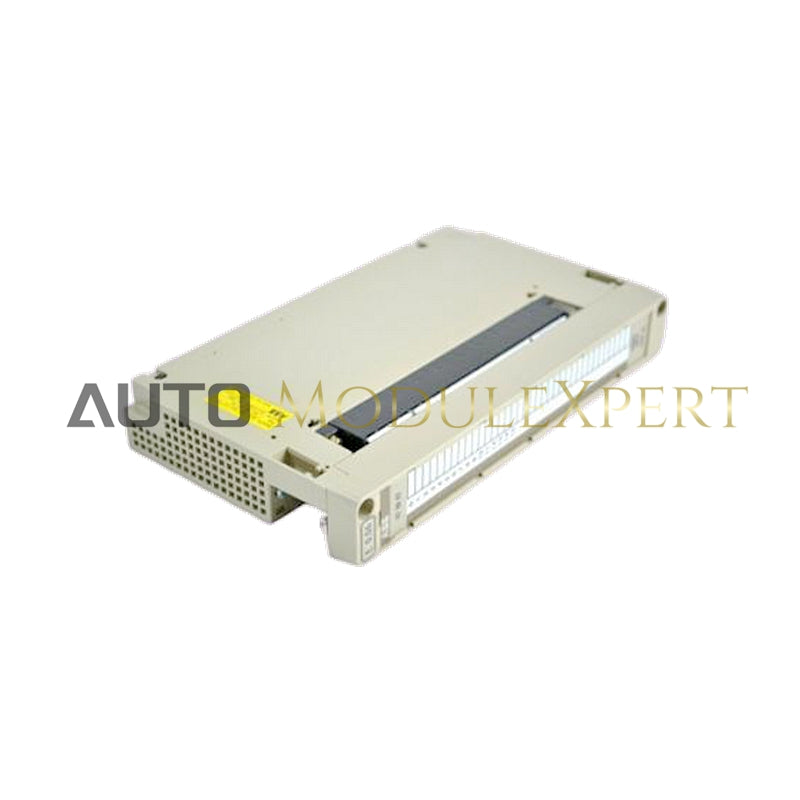

El 07 EB 62 R1 GJV3074342R1 Módulo de Entrada Binaria de Alta Velocidad es un dispositivo versátil diseñado para su uso en los sistemas de control de procesos de ABB. Proporciona 32 entradas digitales de alta velocidad, permitiendo la adquisición rápida de señales binarias de varios sensores y dispositivos.

Información General

• Canales de Entrada:
  • Número de entradas: 32
  • Aislamiento eléctrico: En 4 grupos de 8 entradas cada uno, cada grupo con potencial de referencia separado ZP
  • Tensión nominal de aislamiento: 60 V CA probado con 500 V CA (según VDE 0160)
  • Tensión de alimentación del proceso: Valor nominal 24 V CC, límite superior 30 V CC
  • Nivel de señal de entrada:
    • Señal 0: -5 V a +5 V
    • Señal 1: -30 V a -15 V, +15 V a +30 V
  • Resistencia de entrada: Aprox. 4.7 kΩ
  • Corriente de entrada: i UP1 = 24 V CC, aprox. 5 mA
  • Retardo de señal de entrada:
    • Borde de señal 0-+1: Mín. 0.1 ms, máx. 1.0 ms
    • Borde de señal 1-+0: Mín. 0.4 ms, máx. 1.0 ms

Información Adicional

• Consumo de Energía:

  • Corriente de alimentación desde tensiones internas:
    • UB1 5 V CC: Máx. 0.15 A
    • UB4 = 24 V CC: Sin consumo de corriente
  • Disipación de potencia: Máx. 6.4 W

• Características Físicas:

  • Longitud del cable:
    • Apantallado: Máx. 1000 m
    • No apantallado: Máx. 600 m
  • Sección transversal del conductor de terminales de proceso: Máx. 1.5 mm²
  • Señalización de las señales de entrada: Un LED verde por canal
  • Número de ranuras requeridas: 1 ranura VO
  • Número de puntos de E/S ocupados: 32
  • Identificador de configuración en 907 PC: 32
  • Capacidad de montaje en subrack: Ranuras ĐT, BE-central, BE-remoto (posible inserción)
  • Peso: 380 g
