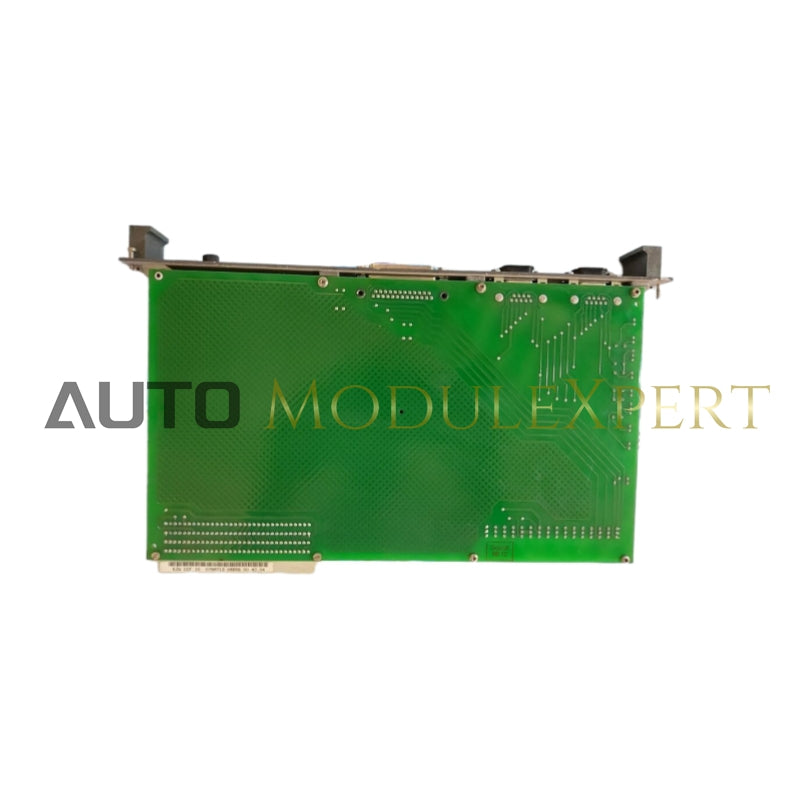

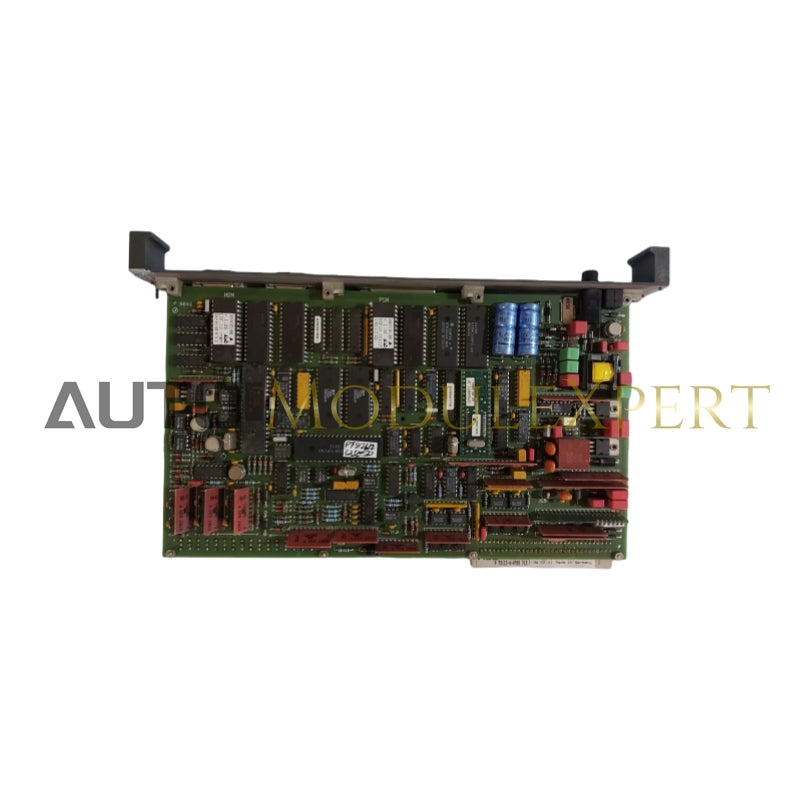

CCF 10 - Acoplamiento de Sistemas Externos

Características:

• Intercambio de datos con sistemas externos mediante protocolo Modbus RTU (maestro).
• Códigos de función soportados: FC 1, FC 2, FC 3, FC 4, FC 5, FC 6, FC 15, FC 16 y FC 8.
• Interfaces de hardware (opcionales): RS 422, RS 485, RS 232, TTY.
• Velocidades de baudios: 300, 600, 1200, 2400, 4800, 9600, 19200.
• Número de entradas: 230 (direcciones de búfer: 0 ... 229).
• Número de salidas: 90 (direcciones de búfer: 700 ... 789).

Datos técnicos:

RS 422 / RS 485:

• Diseño de interfaz: Estándar EIA RS 485.
• Nivel de entrada de señal (tensión diferencial entre RA/RB):
  • UEss > 200 mV.
• Tensión en modo común:
  • UCom = -7 ... +12 V.
• Resistencia de entrada:
  • RE = 12 kOhm.
• Nivel de salida de señal (tensión diferencial entre TA/TB, CA/CB):
  • UASS = 1.5 V ... 5 V; 2.5 V típico.
• Corriente de salida de señal:
  • IA > 60 mA (a prueba de cortocircuitos y sobrecargas).
• Resistencia de carga:
  • RA > 54 Ohm.
• Corriente de cortocircuito:
  • IK < 250 mA.
• Medio de transmisión:
  • Cable trenzado de 2 pares, apantallado.
• Longitud del bus a 9.6 kBd:
  • < 1000 m.
• Tensión VP para conexión a resistencias de carga:
  • • 5 V / 10 mA (desacoplado y a prueba de cortocircuitos).
• Funcionamiento del puerto RS 422:
  • Semidúplex.

RS 232C:

• Diseño de interfaz: DIN 66 020 / V.24 / estándar EIA RS 232C.
• Nivel de entrada de señal respecto a GND:
  • UE (pos.) = + 3 ... + 15 V; UE (neg.) = - 3 ... -15 V.
• Corriente de entrada de señal:
  • IE = 0.75 ... 3.75 mA.
• Resistencia de entrada:
  • RE = 6.8 kOhm.
• Capacidad de entrada:
  • CE < 0.1 nF.
• Nivel de salida de señal (con alimentación de 12 V):
  • UA (pos.) = + 9 V típ. (+6 V ... +12 V); UA (neg.) = -9 V típ. (-6 V ... -12 V).
• Corriente de salida de señal:
  • |IA| < 3 mA (a prueba de cortocircuitos y sobrecargas).
• Voltaje sin carga:
  • |UA| < 12 V.
• Corriente de cortocircuito:
  • IK < 25 mA.
• Resistencia de carga:
  • RA = 3 kOhm ... 7 kOhm.
• Capacidad de carga:
  • CA < 2,5 nF.
• Medio de transmisión:
  • Cable trenzado de 2 pares, apantallado.
• Distancia a 9,6 kBd:
  • < 50 m.

TTY / 20 mA:

• Fuente de corriente constante.
• Voltaje sin carga:
  • IK1 = 20 mA.
  • < 24 V.
• Nivel de entrada de señal (bucle de recepción):
  • Señal 1: IE(1) = 12 ... 30 mA; señal 0: IE(0) = 0 ... 3 mA.
• Caída de tensión:
  • UE < 3 V.
• Nivel de salida de señal (bucle de transmisión):
  • Señal 1: IA(1) = IK (20 mA ±15%); señal 0: IA(0) < 2 mA.
• Caída de tensión en el transistor de transmisión:
  • UA < 2,7 V.
• Voltaje sin carga de la fuente de corriente interna:
  • < 24 V.
• Distancia a 9,6 kBd.
