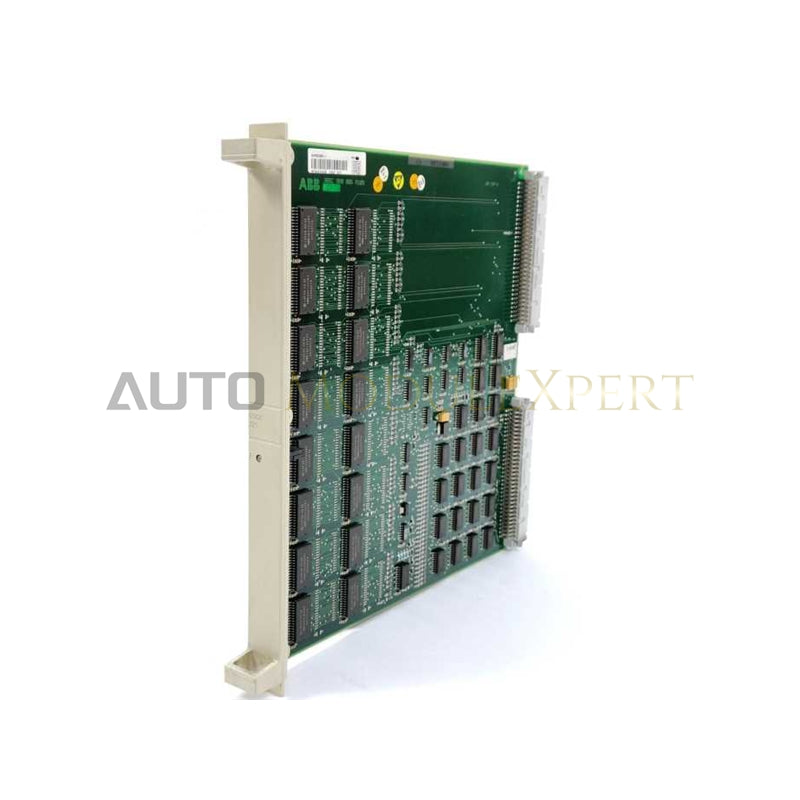

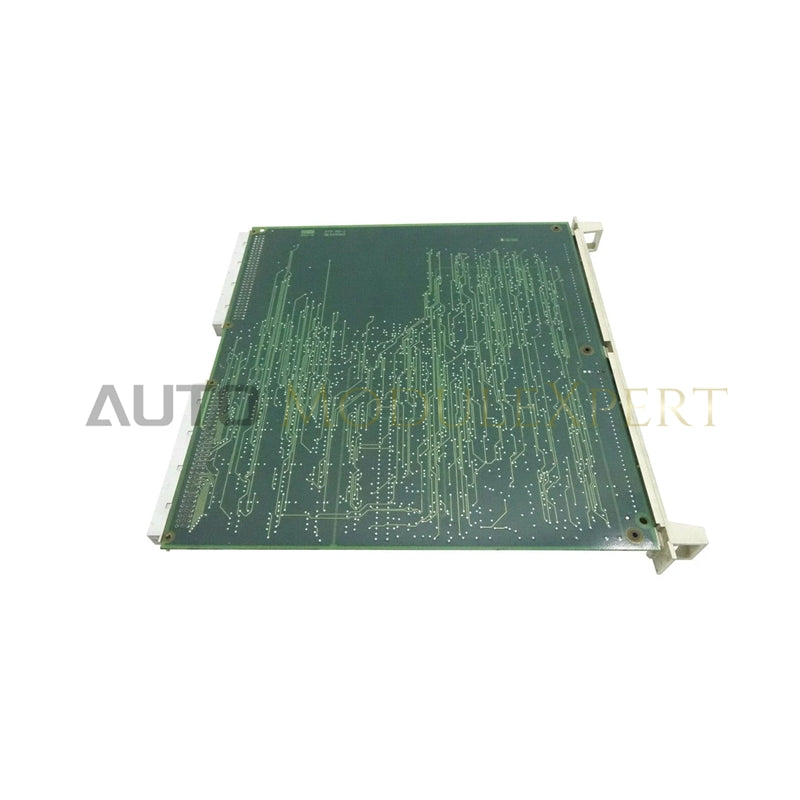

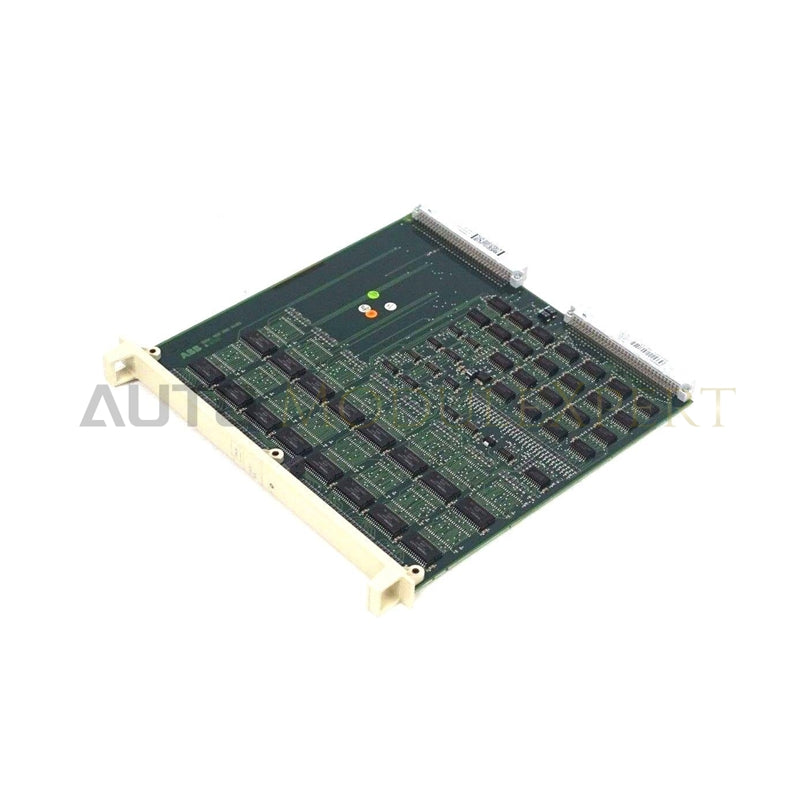

Placa de expansión de memoria ABB DSQC323 3HAB5956-1

La ABB 3HAB5956-1, también catalogada como la placa de expansión de memoria DSQC323, funciona como un componente de hardware específico para ejecutar la ampliación de la capacidad de memoria en 8 MB en las plataformas de controladores de robots industriales S4, S4C y S4C+.

Desglose del sufijo y matriz de modelos

Especificaciones de hardware

Comunicación del bus posterior y redes deterministas

La placa de memoria se interconecta directamente con la arquitectura de velocidad de comunicación del bus posterior del controlador, lo que garantiza la recuperación determinista de datos entre los procesadores del sistema y los sectores de almacenamiento. Además, la compatibilidad con la memoria flash del firmware interno y la decodificación de direcciones mantienen sincronizada la ejecución de programas sin latencia de memoria durante las tareas robóticas multieje.

Preguntas frecuentes

P: ¿Qué fuente de alimentación proporciona la tensión operativa a la placa de expansión de memoria DSQC323?

R: La placa recibe la tensión operativa regulada directamente de los rieles de distribución de la fuente de alimentación interna del panel posterior del bastidor del controlador ABB.

P: ¿Este módulo de memoria admite el intercambio en caliente dentro de un armario de controlador de robot activo?

R: El intercambio en caliente está restringido; los técnicos deben apagar completamente el armario del controlador antes de extraer o insertar el módulo para evitar la corrupción del bus posterior y la pérdida de datos.

Directrices de instalación en campo

Asegúrese de que el interruptor principal de desconexión de alimentación del armario del controlador ABB esté bloqueado y se haya verificado la ausencia de tensión antes de manipular los conjuntos internos. Alinee con precisión los bordes de la placa de circuito impreso con las guías de la ranura para tarjetas designada dentro del chasis del controlador y aplique una presión constante y uniforme hasta que el conector posterior quede completamente asentado en el receptáculo del panel posterior. Apriete firmemente todos los tornillos de retención mecánica para mantener una puesta a tierra continua del chasis y la estabilidad estructural. Por último, inspeccione todos los cables planos internos y mazos de datos para comprobar que estén bien asegurados antes de restablecer la alimentación del sistema.
