Resumen

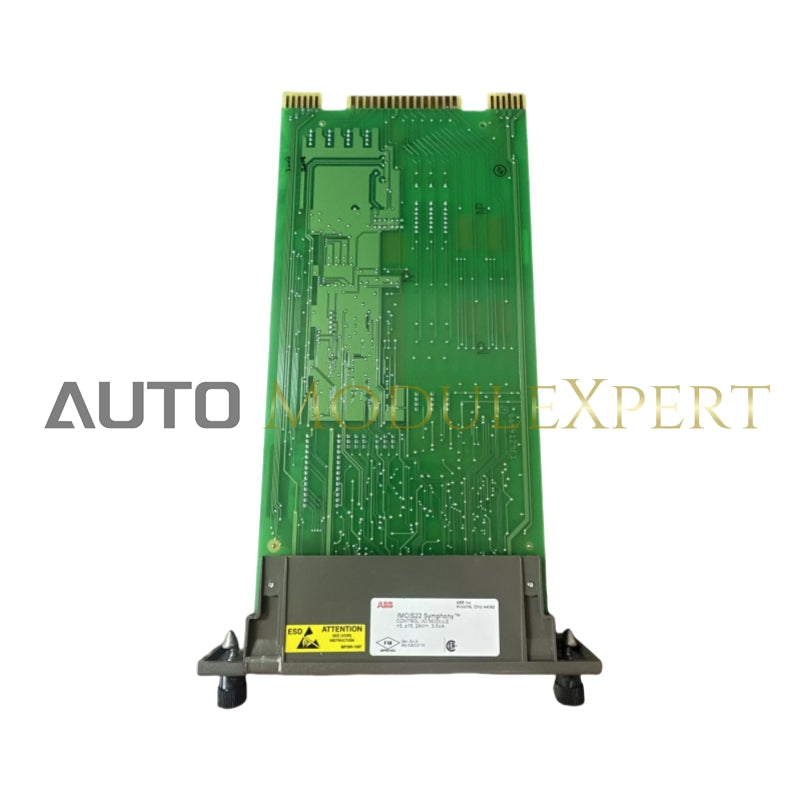

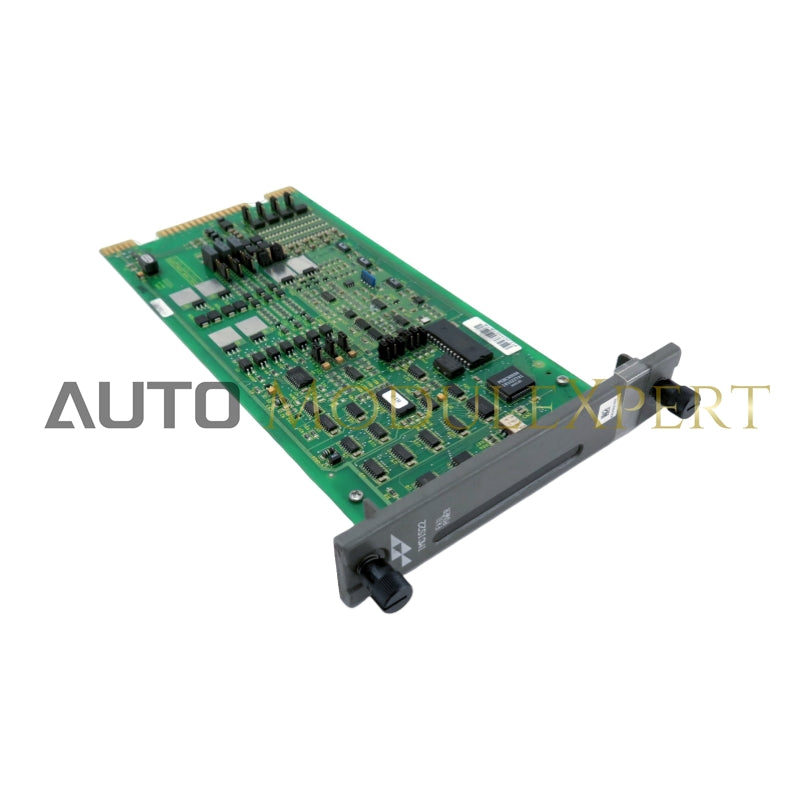

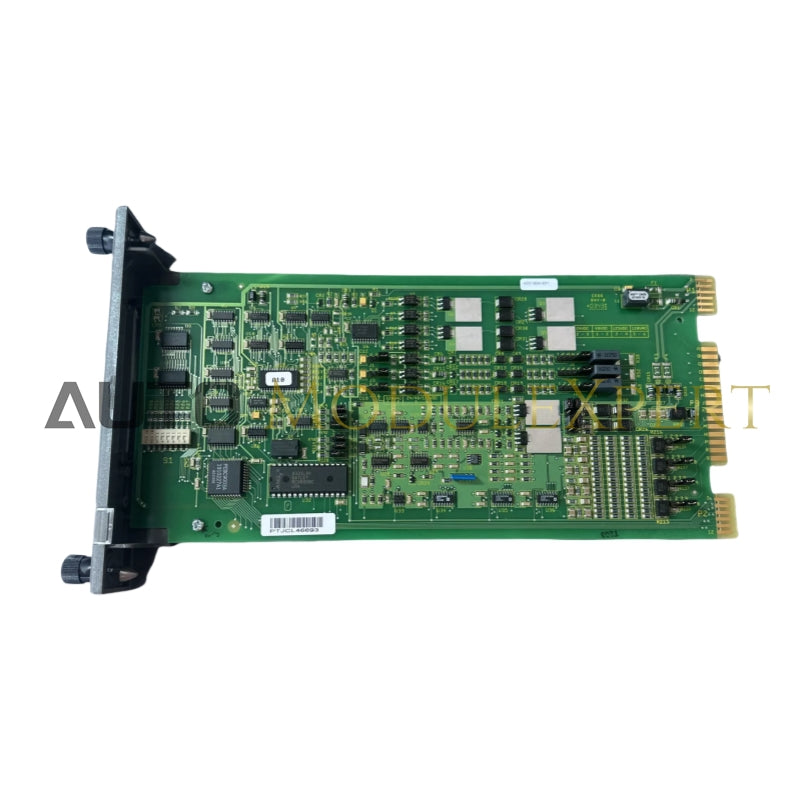

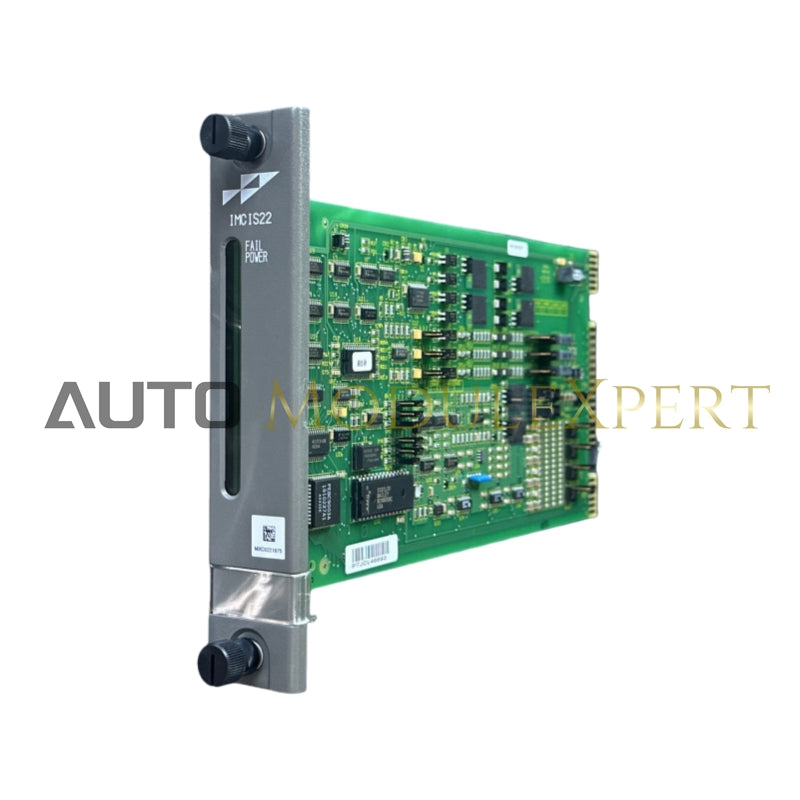

Los módulos IMCIS22 Control I/O y IMQRS22 Quick Response I/O forman parte del Sistema de Gestión y Control Symphony Enterprise, diseñado para bastidores Harmony. Estos módulos manejan la integración de cuatro señales de proceso analógicas y tres digitales del campo al sistema para su procesamiento y monitoreo. Además, proporcionan cuatro salidas digitales y dos analógicas para el control de procesos.Especificaciones
Requisitos de energía
-
Voltaje de operación:
- 5 VCC (±5%)
- +15 VCC (-2.5%, +5%)
- -15 VCC (-5%, +2.5%)
- +24 VCC (±10%) (suministrado vía conector P3 desde la unidad de terminación)
-
Categoría de sobretensión:
- Categoría II (según IEC 61010-1)
- Categoría I para circuitos por encima de 150 V
- Categoría II para circuitos por debajo de 150 V
Entradas/Salidas digitales
-
Entradas digitales:
- 3, ópticamente aislado
-
Salidas digitales:
- 4, colector abierto, ópticamente aislado
- Voltaje de salida apagado: 24 VCC (±10%) o 48 VCC (±10%)
- Voltaje de salida encendida: máximo 1.5 VDC
- Corriente de salida apagada: máximo 10 µA
-
Corriente de salida encendida:
- 250 mA máximo a 24 VCC
- 125 mA máximo a 48 VCC
Entradas/Salidas analógicas
-
Entradas analógicas:
- 4, 1-5 VDC (diferencial/un solo extremo) o 4-20 mA
- Unidad de terminación configurada: 1 corriente alimentada o no alimentada (4-20 mA)
- Voltaje de un solo extremo o diferencial (1-5 VDC)
- Impedancia de entrada: >1 MΩ
- Voltaje de modo común: ±10 VDC
-
IMCIS22:
- Rechazo de modo normal: >76 dB a 50/60 Hz
- Rechazo de modo común: 90 dB de DC a 60 Hz
- Tiempo de respuesta por canal (cambio de paso del 100%): 2.4 seg hasta el 95% del valor final
-
IMQRS22:
- Rechazo de modo normal: 37 dB a 50/60 Hz
- Rechazo de modo común: 53 dB de DC a 60 Hz
- Tiempo de respuesta por canal (cambio de paso del 100%): 0.27 seg hasta el 95% del valor final
-
Resolución A/D:
- 12 bits para entradas analógicas
-
Salidas analógicas:
- 2, 4-20 mA o 1-5 VCC
-
Carga de salida:
- Carga actual: 600 Ω / 600 mH (máximo)
- Carga de voltaje: >1 kΩ
- Resolución D/A: 10 bits para salidas analógicas
- Limitación de corriente: 50 mA (nominal)
- Protección contra cortocircuitos
Precisión y repetibilidad
-
Precisión analógica a 25°C (77°F), condición estándar:
- Linealidad basada en terminales: ±0.03% del rango completo
- Repetibilidad: ±0.03% del rango de escala completa
- Zona muerta: ±0.03% del rango de escala completa
- Precisión: ±0.1% del rango de escala completa
-
Salida a 25°C (77°F), condición estándar:
- Linealidad basada en terminales: ±0.1% del rango completo
- Repetibilidad: ±0.05% del rango de escala completa
-
Precisión:
- Modo voltaje: ±0.15% del rango completo
- Modo corriente: ±0.25% del rango completo
-
Efecto de la temperatura (0°C a 70°C / 32°F a 158°F):
- ±0.002% del rango completo por °C
-
Rechazo de diafonía de entrada (canal a canal):
- 50 dB (mínimo) a 25°C (77°F)
- -78 dB (típico) a 25°C (77°F)
Montaje y ambiental
-
Montaje:
- Ocupa un espacio en una unidad de montaje de módulo estándar
-
Medio ambiente:
-
Temperatura ambiente (según IEC-68-2-1, 2,14):
- Clasificación interna del gabinete: 0°C a 70°C (32°F a 158°F)
-
Humedad relativa (según IEC 68-2-3):
- 5% a 95% hasta 55°C (131°F) (sin condensación)
- 5% a 45% a 70°C (158°F) (sin condensación)
-
Grado de contaminación:
- Grado 1
-
Presión atmosférica:
- Desde el nivel del mar hasta 3 km (1.86 mi)
-
Calidad del aire (según ISA S71.04 Clase LA, LB, LC - Nivel 1):
- No corrosivo
-
Temperatura ambiente (según IEC-68-2-1, 2,14):
