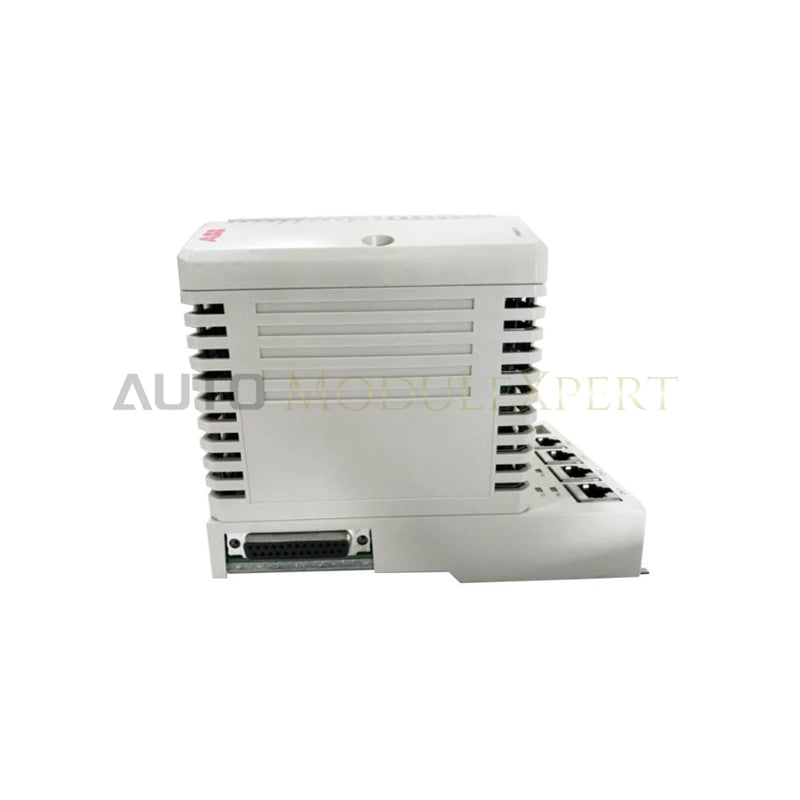

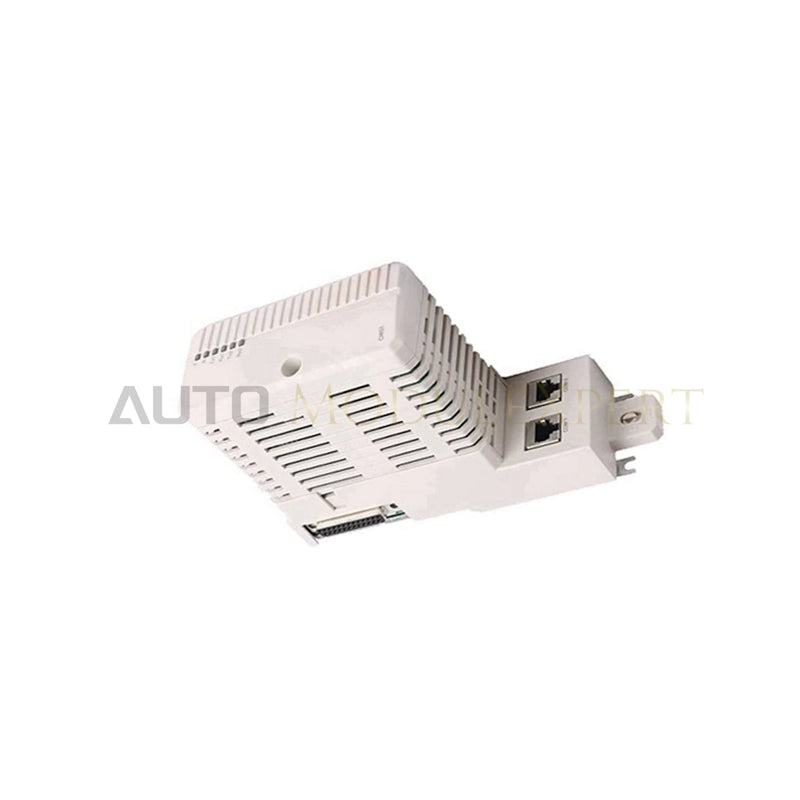

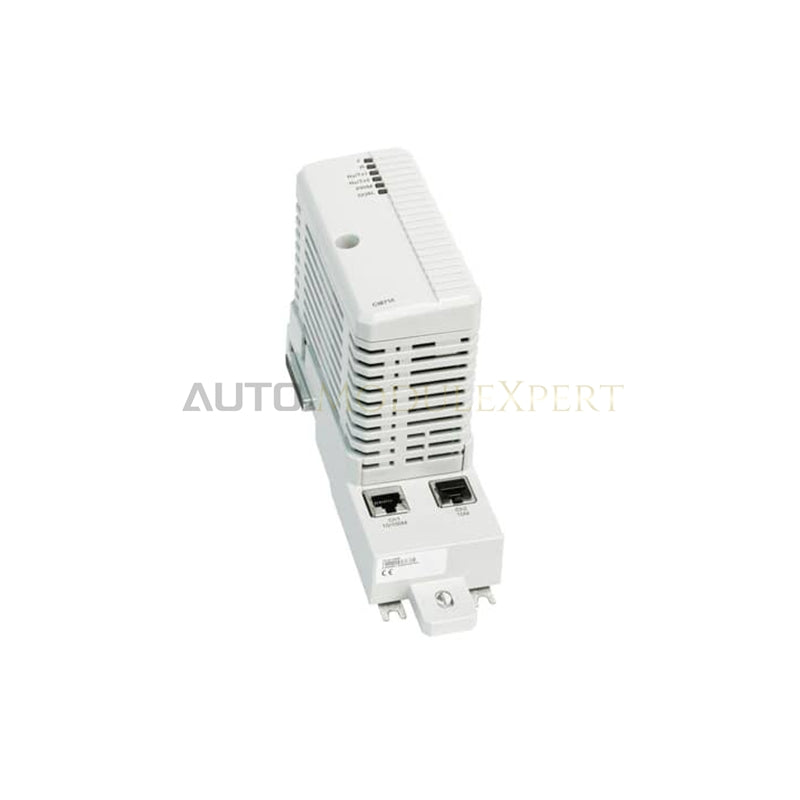

Interfaz de E/S S100 ABB CI856K01

El ABB CI856K01 3BSE026055R1, también catalogado como el CI856K01 Módulo de comunicación, funciona como un componente de hardware dedicado para conectar racks de E/S S100 heredados con plataformas de controladores AC 800M dentro de la arquitectura System 800xA.

Especificaciones del hardware

Comunicación del bus del backplane y escalado de la densidad de E/S

El ABB CI856K01 se comunica directamente con la unidad central de procesamiento a través del backplane CEX-Bus, obteniendo la alimentación operativa directamente del procesador sin requerir conexiones de alimentación auxiliar externas. El módulo coordina la transferencia cíclica de datos y el escalado de la densidad de E/S en hasta 5 racks de E/S S100, gestionando el sondeo determinista de señales para hasta 100 placas de E/S individuales por canal de interfaz. La compatibilidad integrada del firmware flash mantiene la sincronización de las comunicaciones y la asignación de diagnósticos en todo el bus, lo que permite integrar directamente los conjuntos de terminación del cableado de campo heredado en las topologías de control modernas del AC 800M.

Preguntas frecuentes

P: ¿Cómo recibe alimentación el módulo CI856 dentro del conjunto de racks del sistema AC 800M?

R: El CI856 recibe sus 120 mA típicos de alimentación operativa de 24 VDC directamente de la unidad de procesamiento AC 800M a través de la conexión interna del backplane CEX-Bus, eliminando la necesidad de cableado de alimentación externo para el módulo.

P: ¿Qué cableado físico se utiliza para conectar el módulo CI856 a los racks de E/S S100 heredados?

R: El módulo dirige las señales de comunicación a través de un conector Mini-ribbon dedicado de 36 pines en la placa base TP856, conectándose directamente al cableado ribbon de la estructura del rack de E/S S100.

P: ¿El mantenimiento o la sustitución del módulo CI856 requiere apagar el procesador AC 800M?

R: No. El CI856 admite el intercambio en caliente, lo que permite retirar y sustituir el módulo de comunicación activo en la placa base TP856 sin interrumpir la alimentación ni las señales del backplane en el conjunto de racks CEX-Bus restante.

Directrices para la instalación en campo

Monte la placa base TP856 en un riel DIN estándar dentro de un armario que proporcione un nivel de protección IP20 o superior. Dirija el cable Mini-ribbon de 36 pines desde el rack de E/S S100 directamente hasta la interfaz del conector del conjunto de la placa base, asegurándose de que los pestillos de bloqueo encajen firmemente para evitar desalineaciones de pines o pérdidas intermitentes de señal. Mantenga una separación adecuada entre los cables de señales ribbon y los conductores de CA de alta tensión dentro del armario para evitar el acoplamiento de ruido capacitivo. Asegúrese de que las temperaturas ambiente del armario se mantengan entre 0 y +55 deg C y confirme que todas las correas de puesta a tierra de los racks S100 estén conectadas a una barra de tierra central de baja impedancia antes de poner en servicio el sistema.
