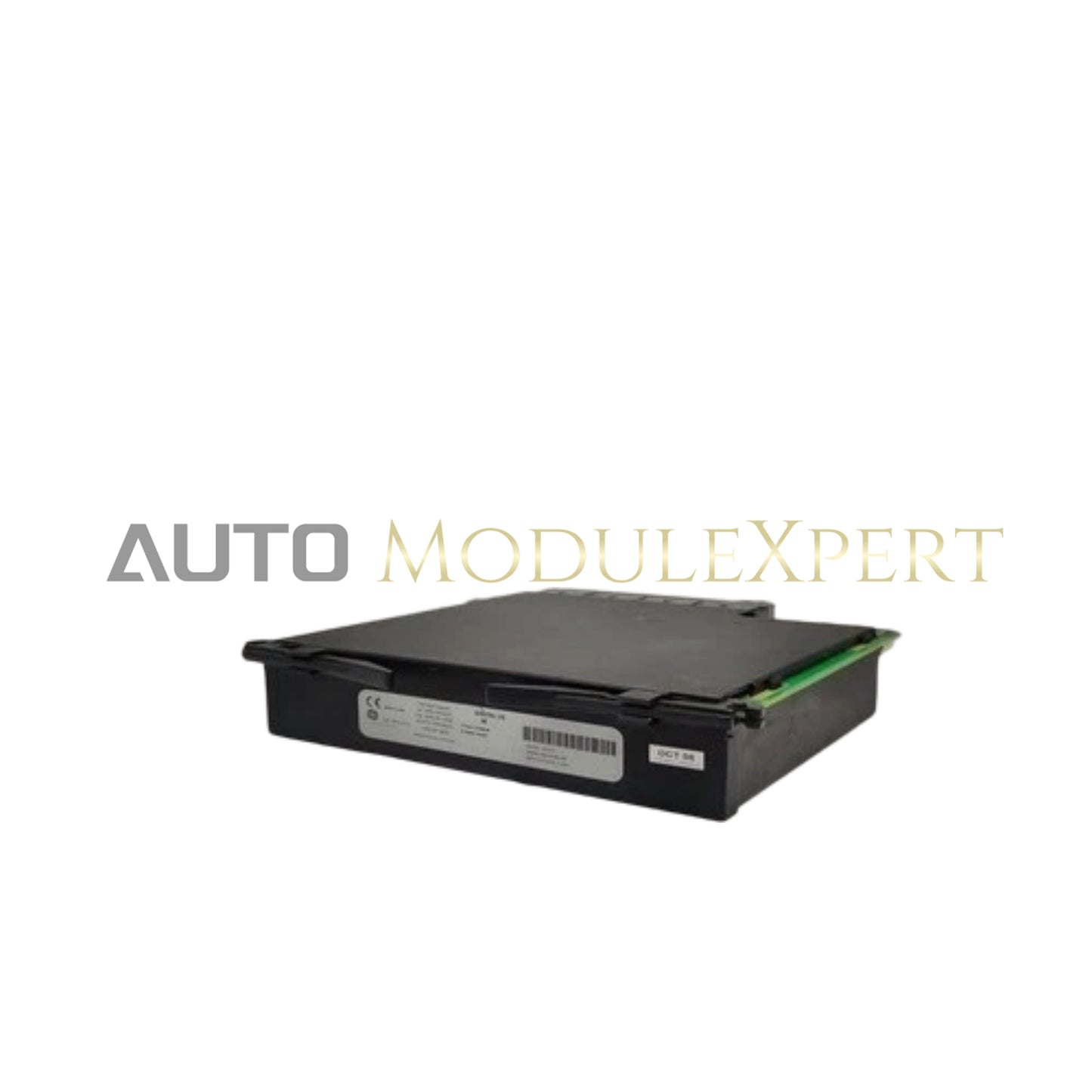

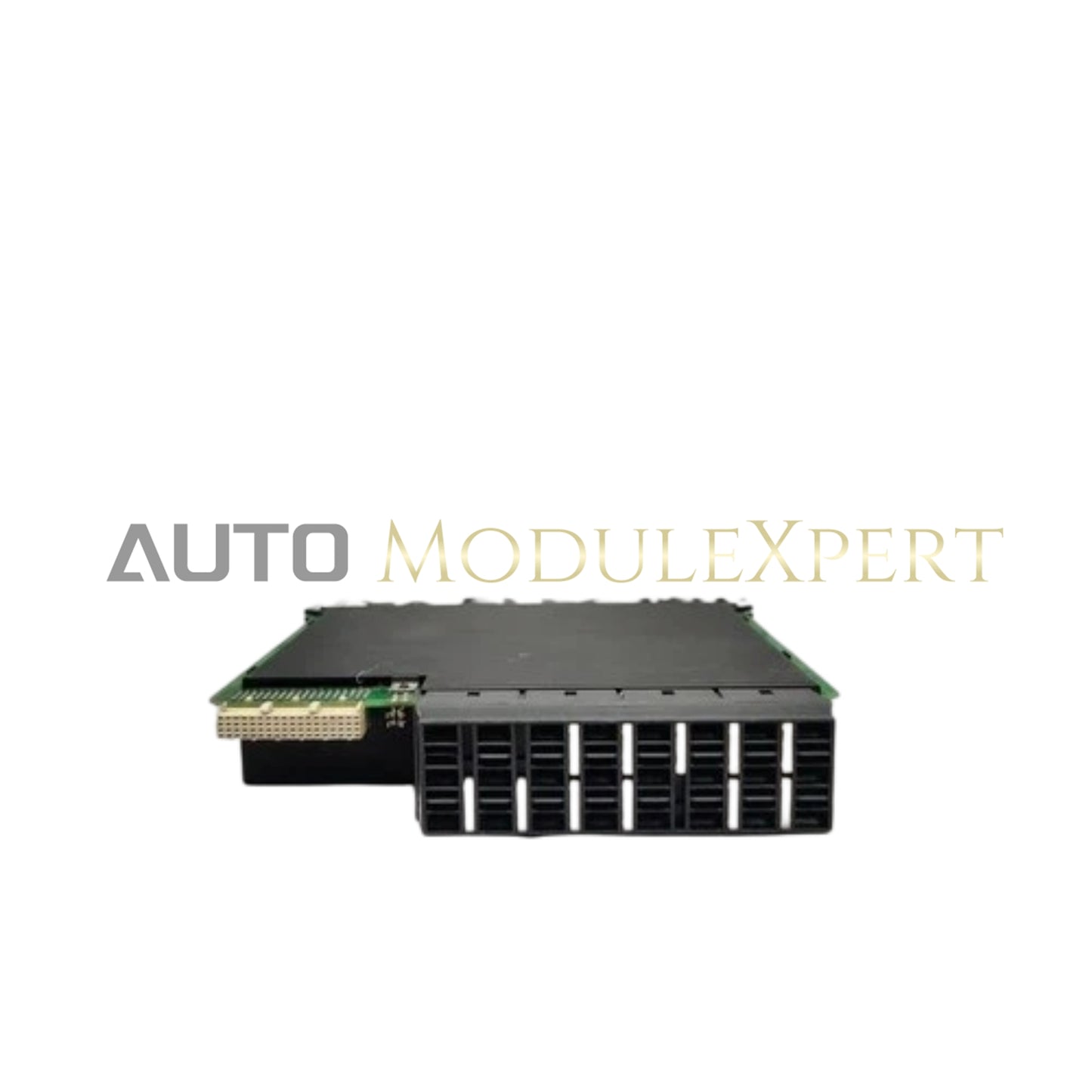

El General Electric UR 6EV, también catalogado como el módulo CPU 6EV, funciona como un componente de hardware dedicado para el procesamiento lógico computacional y la gestión del sistema dentro de las plataformas Multilin Universal Relay (UR). Este módulo procesador ejecuta algoritmos de protección, administra la adquisición de datos de tarjetas auxiliares de E/S y coordina la comunicación a través de la arquitectura interna del backplane del relé.

Especificaciones de Hardware

Comunicación del Bus Backplane e Integridad del Firmware

El UR 6EV facilita la comunicación determinista entre los módulos del relé de protección y el controlador central del sistema. Utiliza interfaces de bus de alta velocidad para asegurar actualizaciones de estado en tiempo real y la transmisión de señales de disparo. Debido a que el módulo actúa como el cerebro principal del relé, la compatibilidad del firmware flash está estrictamente controlada; los usuarios deben asegurarse de que la revisión del software del sistema coincida con la identificación de hardware del módulo 6EV para evitar bloqueos del procesador o fallos en la comunicación de E/S durante el arranque.

Preguntas Frecuentes

P: ¿El módulo UR 6EV es capaz de realizar hot-swapping?

R: No. El UR 6EV no está diseñado para hot-swapping. El chasis del relé anfitrión debe estar desenergizado para evitar cortocircuitos eléctricos en los pines del backplane y para garantizar la integridad de los ajustes de protección almacenados durante el proceso de reemplazo.

P: ¿Cómo se monitorea el rendimiento del módulo en campo?

R: El UR 6EV realiza autodiagnósticos internos continuos. Cualquier fallo en los registros de la CPU, módulos de memoria o puertos de comunicación se registra en el búfer de diagnóstico del relé y puede visualizarse a través de la interfaz del panel frontal o el software EnerVista UR.

Guía de Instalación en Campo

1. Confirme que el relé Multilin UR esté desenergizado y que todas las fuentes de alimentación externas estén aisladas.
2. Utilice una pulsera antiestática para proteger el circuito del módulo contra descargas electrostáticas durante la manipulación.
3. Alinee cuidadosamente el UR 6EV con las guías dedicadas para CPU en el chasis.
4. Presione el módulo firmemente en el backplane hasta que los conectores traseros estén completamente asentados y los pestillos mecánicos se bloqueen en su lugar.
5. Restablezca la alimentación y monitoree los LED del panel frontal del relé para asegurar que la prueba diagnóstica de arranque se complete sin errores.
6. Verifique la configuración de comunicación y las versiones del firmware de protección a través de la interfaz de terminal después de que el módulo se haya inicializado.
