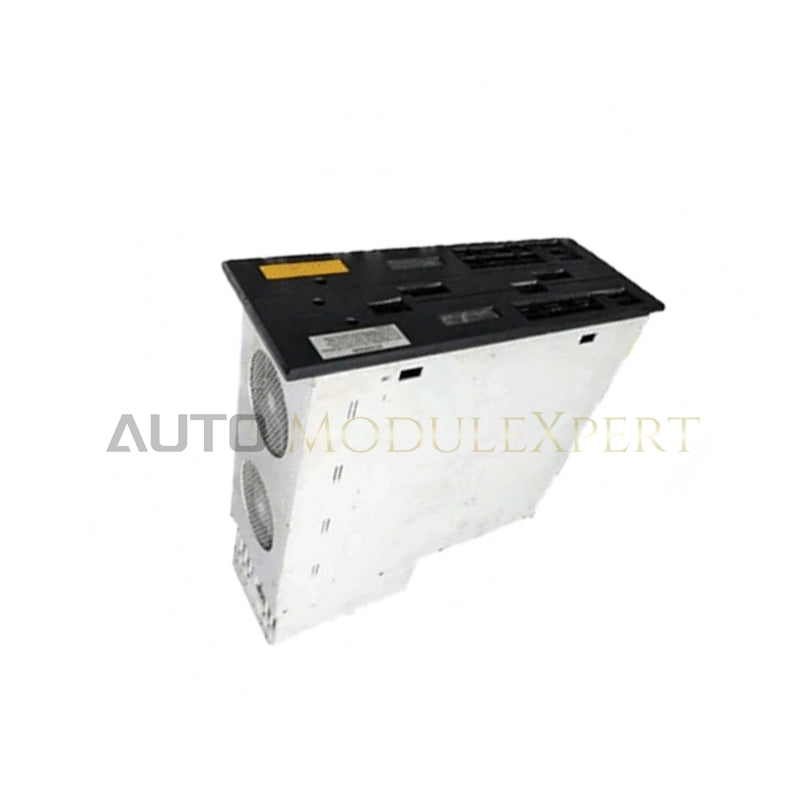

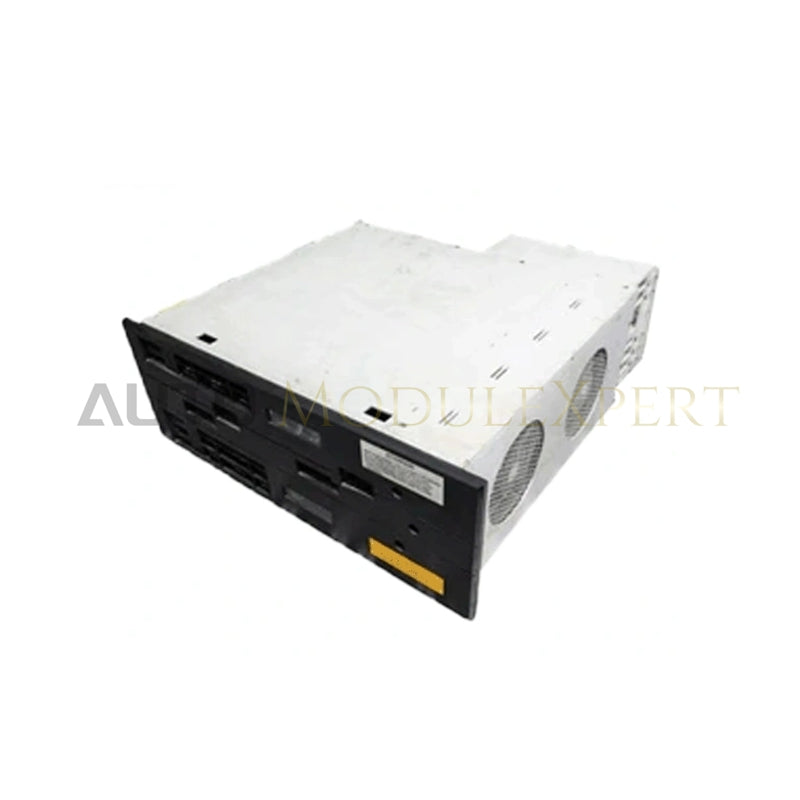

Carcasa de módulo DCS Honeywell 51402167-100

Configurada para la ejecución de hardware de alta densidad en plataformas de control distribuido de Honeywell, la Honeywell 51402167-100 (carcasa de módulo 51402167-100) proporciona soporte físico y eléctrico directo para el montaje de módulos de nodo dual y refrigeración por aire forzado integrada en redes de control de procesos.

Especificaciones del hardware

Aislamiento entre canales y comunicaciones DCS

Los armarios de control industrial exigen una inmunidad rigurosa al ruido y una integridad de señal óptima entre las ubicaciones de ranuras adyacentes. La carcasa Honeywell 51402167-100 incorpora parámetros específicos de aislamiento entre canales en sus interconexiones de placa posterior, lo que evita que los transitorios de alta tensión del cableado de campo se acoplen a las comunicaciones Modbus RTU de alta velocidad o a las comunicaciones DCS nativas. Esta disposición de blindaje físico y eléctrico aísla los nodos de procesamiento sensibles mientras mantiene la fidelidad total de la señal para las conexiones del protocolo de lazo HART de 4-20 mA que atraviesan los conjuntos de E/S vecinos.

Preguntas frecuentes

P: ¿Cómo mantiene el conjunto de ventilador integrado la estabilidad térmica de los módulos dentro de armarios cerrados?

R: El ventilador de refrigeración por aire forzado impulsa un flujo de aire continuo directamente sobre los disipadores de calor de los módulos instalados, disipando la energía térmica y manteniendo las temperaturas internas de las uniones de los semiconductores dentro del intervalo de funcionamiento especificado de -20 a +85 grados C.

P: ¿Qué precauciones de puesta a tierra deben observar los técnicos al instalar la carcasa en un rack de control?

R: Los técnicos deben atornillar directamente el bastidor metálico de la carcasa a los rieles del rack utilizando arandelas dentadas para perforar las superficies pintadas. Conecte una correa de cobre de gran calibre desde el perno de tierra del chasis directamente a la barra principal de tierra del armario para establecer una ruta de baja impedancia que disipe las cargas estáticas.

Directrices de instalación en campo

Fije firmemente la carcasa del chasis en el rack estándar del equipo utilizando los cuatro orificios de montaje de las esquinas. Verifique que las rutas de ventilación superior e inferior no estén obstruidas por canaletas de cableado ni elementos estructurales del chasis, a fin de garantizar la convección libre y el flujo de salida del ventilador.

Dirija los cables serie RS-485 y las líneas del bus del sistema por canaletas de cables separadas, alejadas de las líneas de alimentación de CA y de las salidas de relé de alta corriente. Conecte los blindajes de los cables en un único punto de tierra del armario para eliminar las corrientes circulantes de los bucles de tierra. Antes de extraer o insertar módulos en la carcasa de nodo dual, aísle todas las fuentes de alimentación del armario o asegúrese de que las condiciones ambientales locales cumplan las normas de seguridad para equipos no incendiarios.
