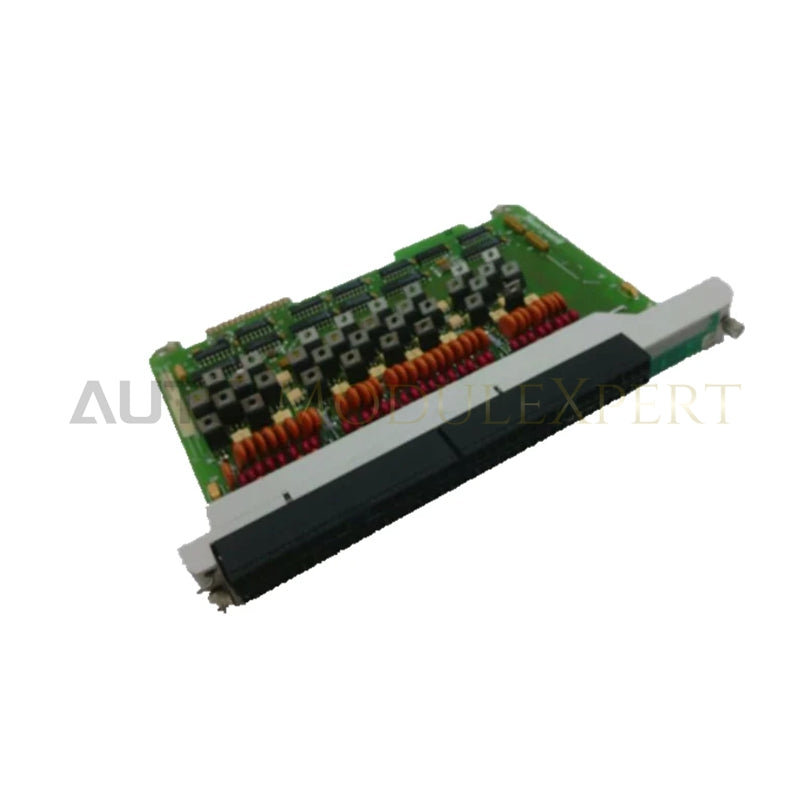

Módulo de salida digital Honeywell 621-2175R

El Honeywell 621-2175R, también catalogado como el 621-2175R, módulo de salida digital, funciona como un componente de hardware dedicado para el control de actuadores discretos de 115 VCA de alta densidad en las plataformas Honeywell IPC 621 y Logic Manager. Convierte las decisiones lógicas internas del controlador en salidas de alimentación de CA conmutadas para accionar relés de campo, contactores, válvulas solenoides y circuitos indicadores en redes de control industrial.

Especificaciones del hardware

Lazo HART de 4-20 mA y aislamiento entre canales

El módulo Honeywell 621-2175R incorpora tecnología de conmutación de CA de estado sólido con circuitos integrados de activación en cruce por cero para minimizar los picos de tensión y el ruido eléctrico de alta frecuencia durante la energización de cargas inductivas. Los grupos de canales cuentan con un aislamiento óptico robusto que desacopla la alimentación de CA de alta tensión del campo del bus lógico de baja tensión del backplane. Esta barrera de aislamiento evita que los lazos de tierra del lado de campo y los transitorios inductivos se propaguen a la arquitectura de procesamiento sensible del DCS y el PLC, protegiendo los lazos de E/S analógicas adyacentes y las interfaces de comunicación del sistema central.

Preguntas frecuentes

P: ¿Qué beneficios aporta la conmutación en cruce por cero a las cargas inductivas de campo, como las bobinas de contactores y las válvulas solenoides?

R: La conmutación en cruce por cero energiza el circuito de salida de CA precisamente cuando la forma de onda de tensión de CA pasa por cero voltios. Esto reduce drásticamente los picos de corriente de irrupción y la radiación electromagnética, prolonga la vida útil de los contactos de los dispositivos de campo y evita caídas de tensión en los buses de control compartidos de 115 VCA.

P: ¿Qué consideraciones térmicas se aplican al operar los 32 canales de salida con la corriente nominal máxima?

R: Aunque los canales individuales admiten hasta 500 mA, los técnicos deben respetar estrictamente los límites de grupo de 3,5 A por grupo de 8 puntos y 7 A por grupo de 16 puntos. Superar estos umbrales acumulativos provoca estrés térmico interno, lo que puede degradar los interruptores de estado sólido o activar la protección del circuito aguas arriba.

Directrices de instalación en campo

Los técnicos deben aislar todas las alimentaciones entrantes de 115 VCA antes de montar o realizar el mantenimiento de la tarjeta Honeywell 621-2175R dentro del conjunto de rack Honeywell IPC 621. Asegúrese de que los bordes de la tarjeta del módulo se alineen correctamente con las ranuras guía y presione firmemente hasta que el conector de borde del backplane quede completamente asentado. Enrute los conductores de salida de campo a través de canaletas metálicas de cableado conectadas a tierra, manteniendo una separación física mínima de 2 pulgadas respecto a las líneas de señales de CC de baja tensión y de comunicación. Verifique que el dimensionamiento de los fusibles externos cumpla estrictamente con la capacidad nominal de 3,5 A por grupo de 8 puntos y confirme que todos los retornos neutros de campo estén conectados a una barra colectora de tierra común antes de energizar los lazos de campo.
