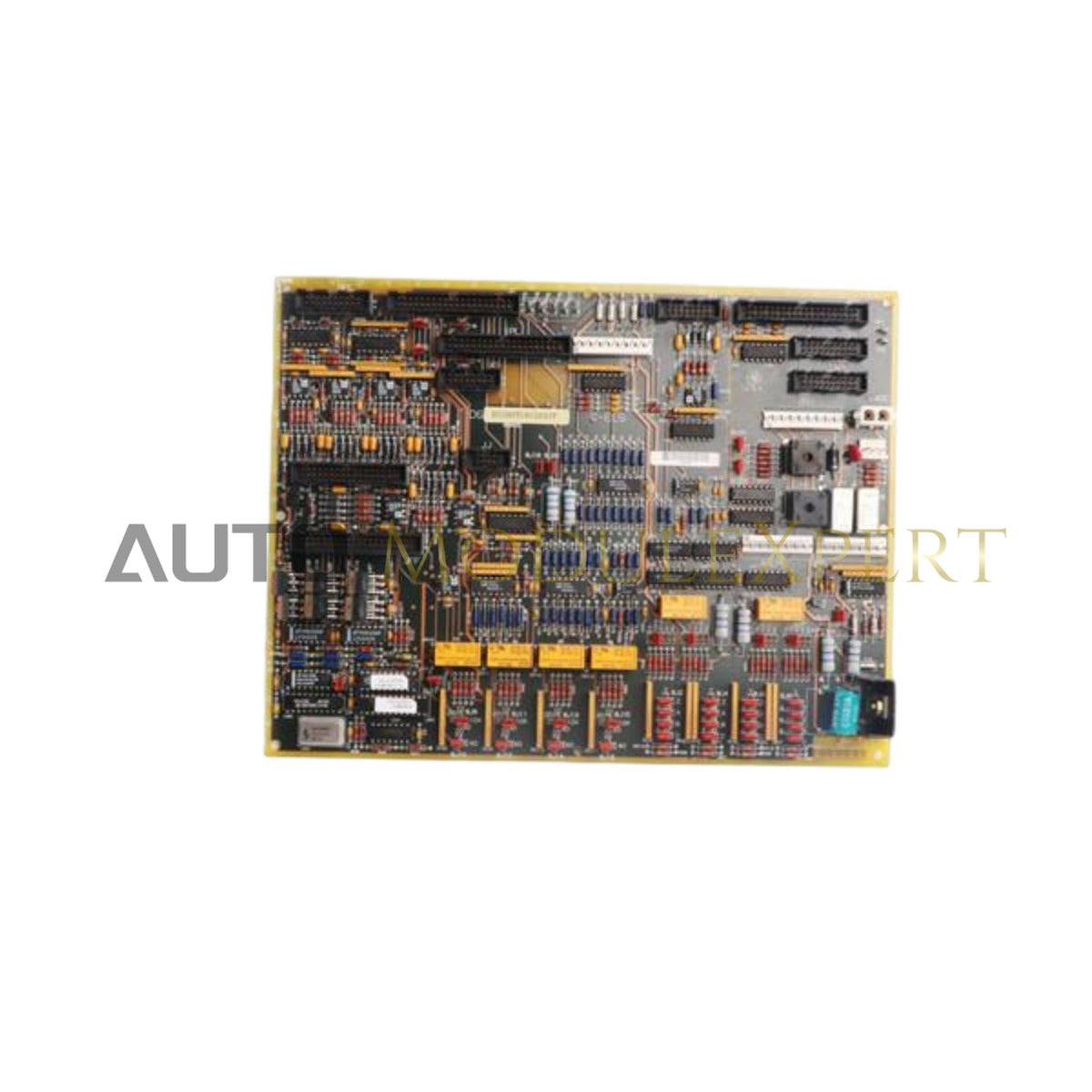

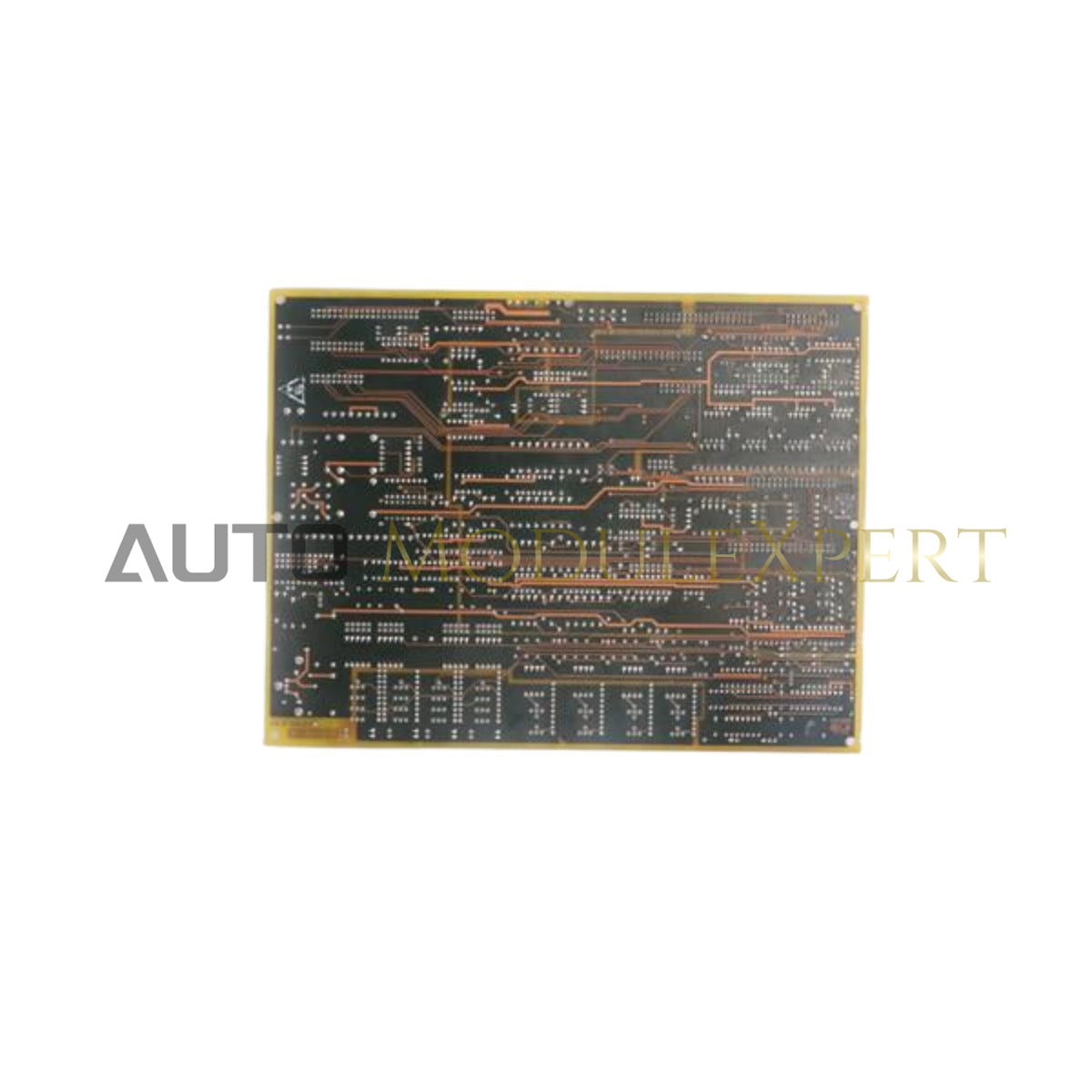

Configurado para la expansión de E/S analógica y regulación de válvulas servo en plataformas de control de turbinas Mark V Speedtronic, el GE DS200TCQCG1BJG (tarjeta de desbordamiento RST DS200TCQCG1BJG) proporciona ejecución física/eléctrica directa.

Desglose del sufijo y matriz de modelos

• DS200: Identifica el hardware de la serie Mark V.
• TCQC: Designa la arquitectura específica de la tarjeta expansora de E/S analógica/desbordamiento RST.
• G1: Representa el grupo de hardware/nivel de generación.
• BJG: Indica el nivel de revisión específico, reflejando un diseño actualizado de PCB y optimización de la ruta de señal.

Especificaciones de hardware

Redes deterministas Profinet / EtherNet/IP

El DS200TCQCG1BJG gestiona el procesamiento de señales de alta velocidad para conectar la lógica de control digital con dispositivos de campo analógicos. Funciona como la interfaz principal para la regulación de válvulas servo, traduciendo la salida digital del procesador en bucles de corriente precisos de +/- 240 mA. La tarjeta integra conectividad multicanal mediante conectores de 40 pines, 34 pines y 16 pines para facilitar el enrutamiento de E/S de alta densidad para excitación LVDT, entradas de frecuencia de pulsos y monitoreo del flujo de combustible. La arquitectura de hardware utiliza 37 jumpers físicos que permiten la personalización del camino de señal específica del sitio, asegurando un mapeo preciso entre los núcleos R, S y T y los elementos de control finales.

Preguntas frecuentes

P: ¿Los 37 jumpers a bordo son intercambiables en caliente para ajuste del sistema?

R: No. Todas las configuraciones de jumpers deben realizarse con la tarjeta desenergizada. Alterar la configuración de jumpers con la alimentación puede resultar en estados de señal indefinidos y daños en el circuito convertidor digital-analógico.

P: ¿Cuál es la capacidad máxima de carga de corriente para los canales de salida de la válvula servo?

R: El circuito está diseñado para regular una salida máxima de +/- 240 mA. Asegúrese de que la impedancia de la válvula servo conectada coincida con los requisitos del lazo de control para evitar exceder los límites de corriente del amplificador.

Guías para la instalación en campo

1. Asegúrese de que el núcleo R, S o T esté aislado de la fuente de alimentación de 24 VDC antes de la instalación.
2. Verifique que las 37 posiciones de jumpers coincidan con la documentación específica del sitio proporcionada para la aplicación de control de turbinas.
3. Inserte la tarjeta en la ranura designada del rack, asegurándose de que los pines del backplane estén correctamente asentados sin desalineación.
4. Fije la tarjeta usando los tornillos integrados de la placa frontal para mantener la estabilidad estructural y la conexión a tierra eléctrica.
5. Conecte todos los cables planos a los conectores de 40 pines, 34 pines y 16 pines, asegurándose de que los cierres de bloqueo estén enganchados para evitar intermitencias de señal causadas por vibraciones.
