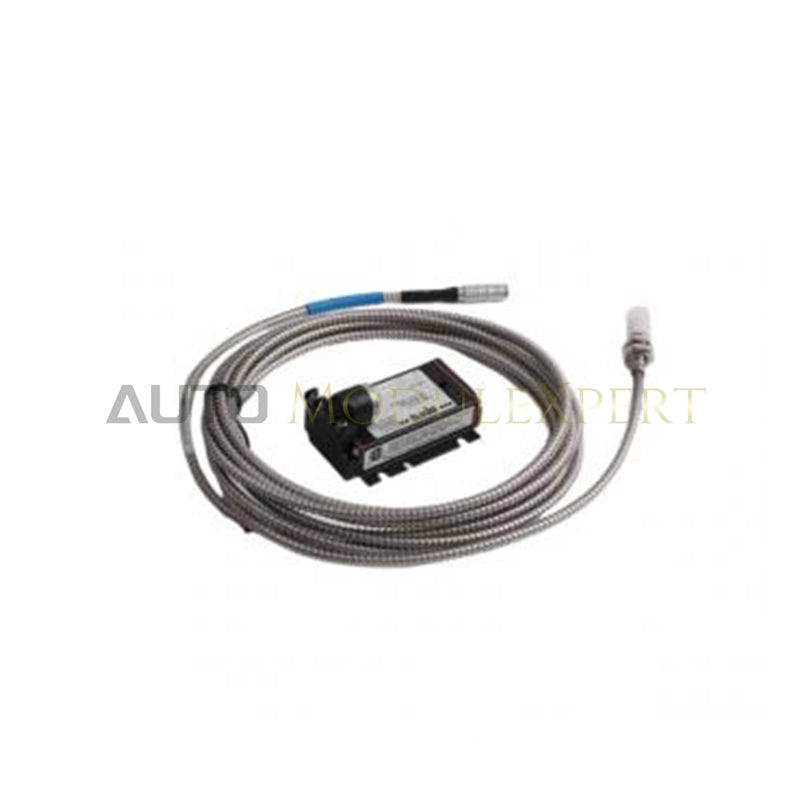

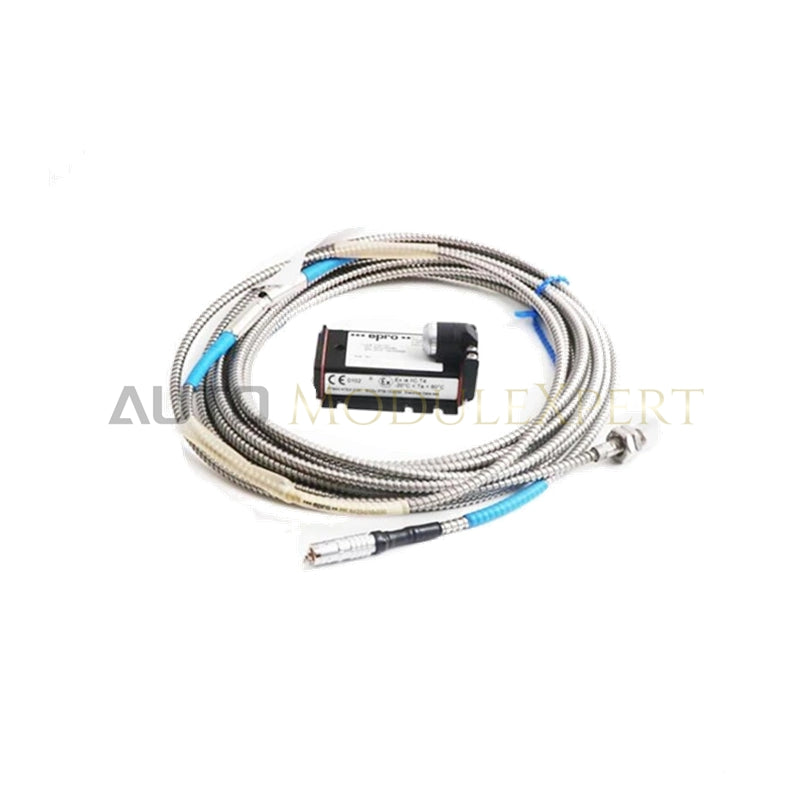

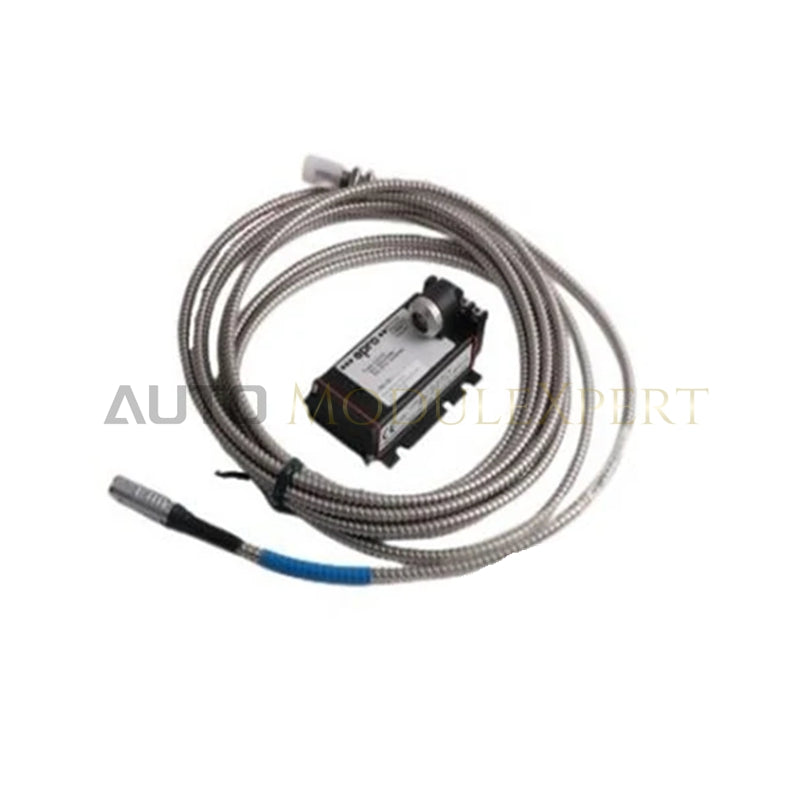

Sensor electrodinámico de velocidad EPRO PR9268/300-000

El EPRO PR9268/300-000, también catalogado como sensor de velocidad PR9268, funciona como un componente de hardware específico para medir la vibración absoluta del alojamiento del cojinete en las plataformas de monitorización de maquinaria MMS6000 y AMS6500.

Especificaciones del hardware

Escalado de la sonda de corrientes de Foucault y validación de la tensión de separación

El sensor electrodinámico PR9268/300-000 utiliza el movimiento de una masa sísmica interna con respecto a un imán permanente fijo para generar señales de tensión autoinducidas proporcionales a la velocidad de vibración. Cuando se utiliza junto con sondas de proximidad, el sensor complementa los parámetros de escalado de la sonda de corrientes de Foucault y de validación de la tensión de separación, proporcionando métricas de vibración estructural absoluta para evaluar la dinámica completa del rotor. La construcción sellada de acero inoxidable proporciona supresión de diafonía interna y amortiguación mecánica, lo que garantiza que las vibraciones de gran amplitud de la carcasa no corrompan los datos de fase transitoria durante los ciclos de arranque o desaceleración de la máquina.

Preguntas frecuentes

P: ¿El sensor de velocidad PR9268/300-000 requiere una fuente de alimentación de CC externa para funcionar?

R: No. El sensor funciona mediante inducción electromecánica y genera directamente una salida de tensión de CA proporcional a la velocidad de vibración mecánica, sin necesidad de alimentación de excitación externa.

P: ¿Cómo afecta la clasificación IP65 a la ubicación del sensor en entornos industriales exigentes?

R: El alojamiento de acero inoxidable con clasificación IP65 protege los componentes electromagnéticos internos contra la entrada de polvo y los chorros de agua a baja presión en temperaturas de funcionamiento de -20 a +100 grados C, lo que permite el montaje directo en los pedestales de los cojinetes de la máquina.

Directrices de instalación en campo

Monte el sensor PR9268/300-000 vertical u horizontalmente sobre una superficie plana y rígida del alojamiento del cojinete, utilizando un espárrago roscado de montaje específico. Asegúrese de que la superficie de contacto esté limpia, sin pintura y apretada según las especificaciones de montaje para garantizar una transmisión precisa de la vibración sin amortiguación por resonancia.

Pase el cableado de salida por un conducto flexible blindado para evitar la abrasión física y la fatiga mecánica. Conecte la pantalla del cable a una toma de tierra de punto único en el módulo de acondicionamiento de señal o en el bloque de terminales del sistema de control, dejando la pantalla sin conexión a tierra en el alojamiento del sensor para evitar corrientes de bucle de tierra.
