Descripción del Producto

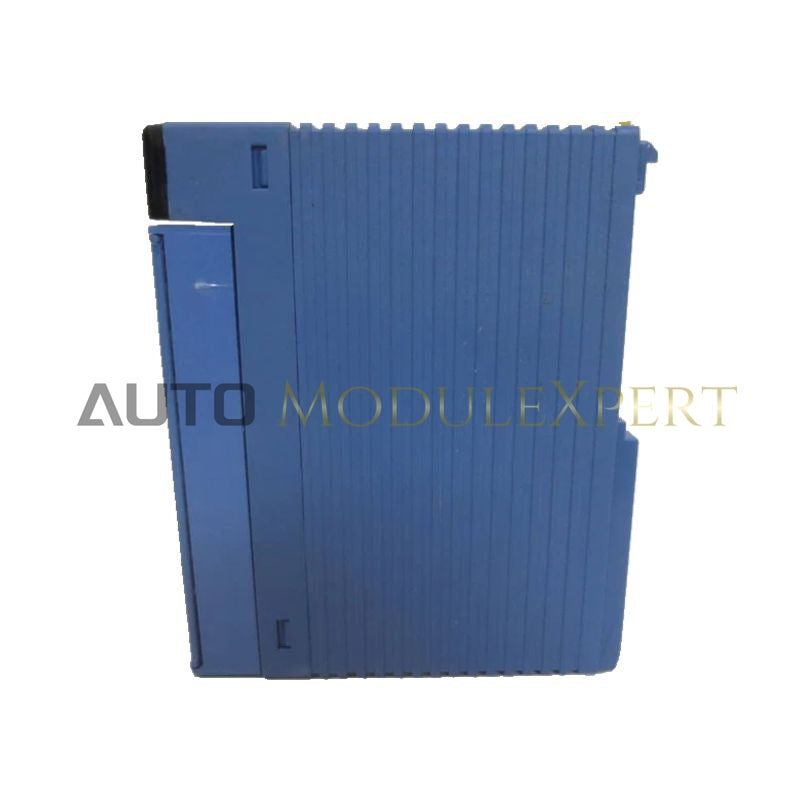

El F3AD0B-4W es un módulo de conversión analógica a digital de alto rendimiento diseñado para la plataforma de control Yokogawa FA-M3 "Sin Rango". Este módulo se conecta con una variedad de sensores de campo, proporcionando 8 canales de adquisición de señales analógicas de alta resolución. Utilizando un motor de muestreo de alta velocidad, el F3AD0B-4W captura fluctuaciones rápidas en variables de proceso, como presión, caudal y temperatura, con extrema precisión y mínima demora.
Una ventaja clave del F3AD0B-4W es su configuración flexible del rango de entrada, que permite a los ingenieros combinar señales de voltaje y corriente en sus canales. También cuenta con una robusta aislación galvánica entre los terminales del lado de campo y el bastidor interno del PLC, protegiendo la CPU de posibles bucles de tierra o sobretensiones eléctricas. Este módulo es ideal para sistemas de control en lazo cerrado donde la retroalimentación de alta fidelidad es esencial para la estabilidad.
Especificaciones Técnicas
| Especificación | Detalles |
|---|---|
| Número de Modelo | F3AD0B-4W |
| Canales de Entrada | 8 canales no aislados (aislados del circuito interno) |
| Rango de Voltaje de Entrada | -10 a 10 V, 0 a 10 V, 0 a 5 V, o 1 a 5 V CC |
| Rango de Corriente de Entrada | 4 a 20 mA CC (mediante resistor shunt externo o selección de modo) |
| Resolución de Conversión | 16 bits (salida digital de alta resolución) |
| Velocidad de Conversión | 100 µs por canal (aprox. 800 µs para los 8 canales) |
| Precisión General | ±0.1% de escala completa (a 25°C ambiente) |
| Impedancia de Entrada | 1 MΩ (Voltaje) / 250 Ω (Corriente) |
| Resistencia de Aislamiento | 10 MΩ o más (a 500 V CC) |
| Tensión de Soporte | 500 V CA entre terminales externos y lógica interna |
| Consumo de Corriente | 150 mA (bus interno de 5 V CC) |
| Interfaz de Cableado | Bloque de terminales desmontable con tornillos M3 |
| Peso | 0.18 kg |
Escenarios de Aplicación
-
Control Preciso de Procesos: Monitoreo en tiempo real de temperaturas de reacciones químicas y presiones en recipientes en entornos industriales.
-
Gestión de Energía: Seguimiento de fluctuaciones de voltaje y corriente de transductores eléctricos para balance de cargas y optimización del uso energético.
-
Pruebas de Alta Velocidad: Captura rápida de datos de sensores en bancos de pruebas de esfuerzo para componentes automotrices o aeroespaciales , asegurando retroalimentación precisa durante fases críticas de prueba.
Preguntas Técnicas Frecuentes
¿El F3AD0B-4W soporta señales de 4-20mA directamente?
Sí, el F3AD0B-4W puede procesar señales de 4-20mA. Puede ser necesario un resistor shunt de precisión dependiendo de la configuración específica del cableado para convertir la corriente en un voltaje que el convertidor A/D pueda leer.
¿En qué se diferencia este módulo del estándar F3AD08?
El F3AD0B-4W está optimizado para mayor resolución y ciclos de conversión más rápidos, siendo más adecuado para procesadores FA-M3V de alta velocidad en comparación con el módulo estándar F3AD08 , que suele ser más lento y de menor resolución.
