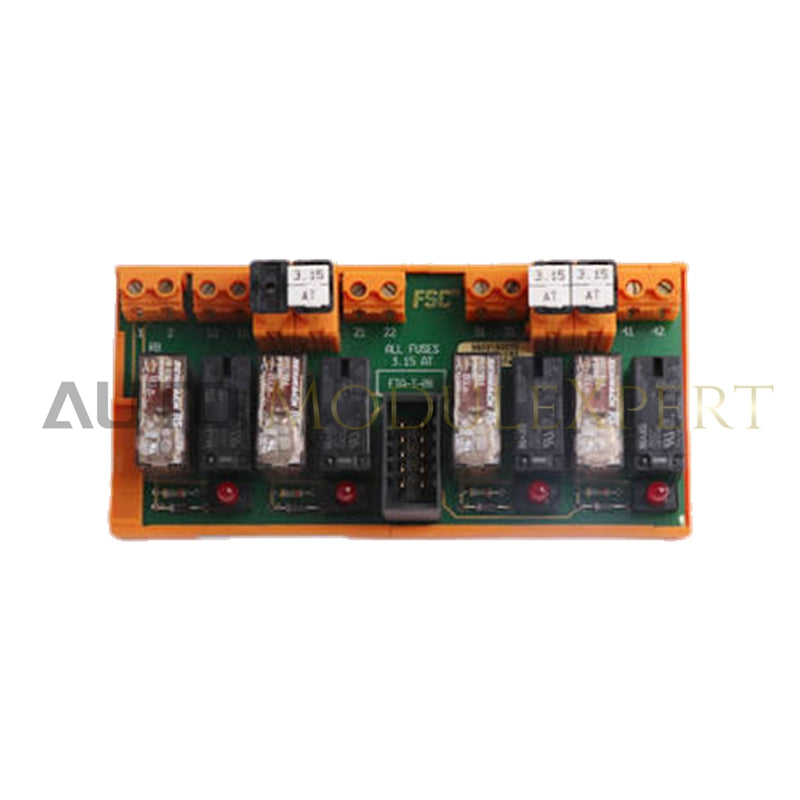

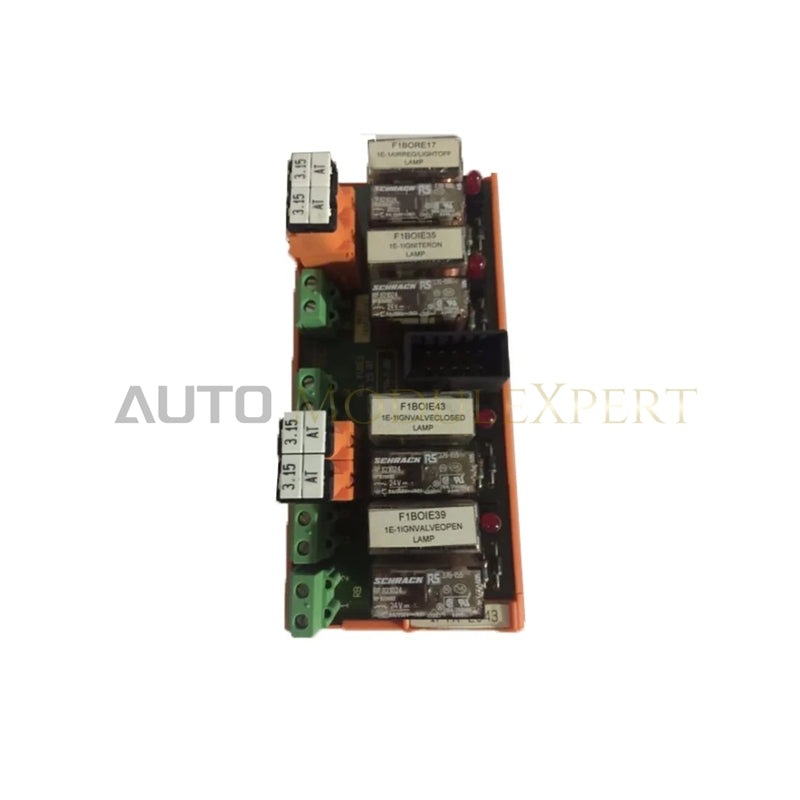

Honeywell FTA-T-08 FTA de salida digital a prueba de fallos FSC

Configurado para la terminación de señales digitales a prueba de fallos en plataformas de seguridad Honeywell Fail Safe Control (FSC), el Honeywell FTA-T-08 (FTA-T-08 FTA de salida digital a prueba de fallos) proporciona ejecución física/eléctrica directa para cuatro canales de relé independientes.

Especificaciones del hardware

Aislamiento entre canales y ejecución a prueba de fallos

En aplicaciones de seguridad de alta integridad, los nodos de salida discretos requieren un aislamiento eléctrico estricto y una desenergización garantizada en condiciones de fallo. El Honeywell FTA-T-08 utiliza dos relés conectados en serie por canal, procedentes de fabricantes diferentes, para eliminar fallos de hardware de causa común. El aislamiento entre canales evita que la diafonía y las corrientes parásitas del circuito interfieran con las líneas de señal HART de 4-20 mA o con las salidas digitales adyacentes, mientras que los LED de estado integrados proporcionan información de diagnóstico local. Cuando una señal de disparo reduce la tensión de accionamiento de entrada por debajo del umbral de activación de 19 VDC, los contactos de ambos relés en serie se desactivan inmediatamente para imponer un estado abierto verdaderamente a prueba de fallos.

Preguntas frecuentes

P: ¿Cómo garantiza la configuración de doble relé el funcionamiento a prueba de fallos durante un evento de soldadura de contactos?

R: Al colocar dos relés independientes en serie para cada ruta de salida, el canal conserva la capacidad de abrir el circuito de carga incluso si un contacto de relé se suelda y queda cerrado debido a una sobretensión por sobrecorriente.

P: ¿Cuáles son las principales indicaciones para sustituir el fusible del canal?

R: Sustituya los fusibles fundidos exclusivamente por fusibles de acción lenta de 3.15 AT, con una tensión nominal adecuada para toda la carga de campo. Verifique que las cargas de campo externas se mantengan dentro de los límites máximos de conmutación de 800 VA / 150 W antes de volver a energizar el circuito.

Indicaciones para la instalación en campo

Encaje el módulo en secciones estándar de riel DIN TS32 o TS35 x 7.5 dentro del armario de marshalling, asegurándose de que el clip de montaje quede bien enganchado para mantener la integridad de la conexión a tierra del chasis.

Conecte firmemente el cable de interconexión del sistema (SIC-C-02) al conector de interfaz T10 integrado. Tienda el cableado de campo alejado de las líneas de CA de alta tensión, utilizando canaletas de cables separadas para evitar la captación de ruido inductivo. Apriete cuidadosamente los terminales de tornillo de campo para garantizar conexiones de cableado de baja resistencia sin dañarlos por un exceso de par. Antes de realizar tareas de mantenimiento o cambiar fusibles, aísle las fuentes de alimentación externas para evitar descargas eléctricas o activaciones imprevistas del disparo.
