Resumen

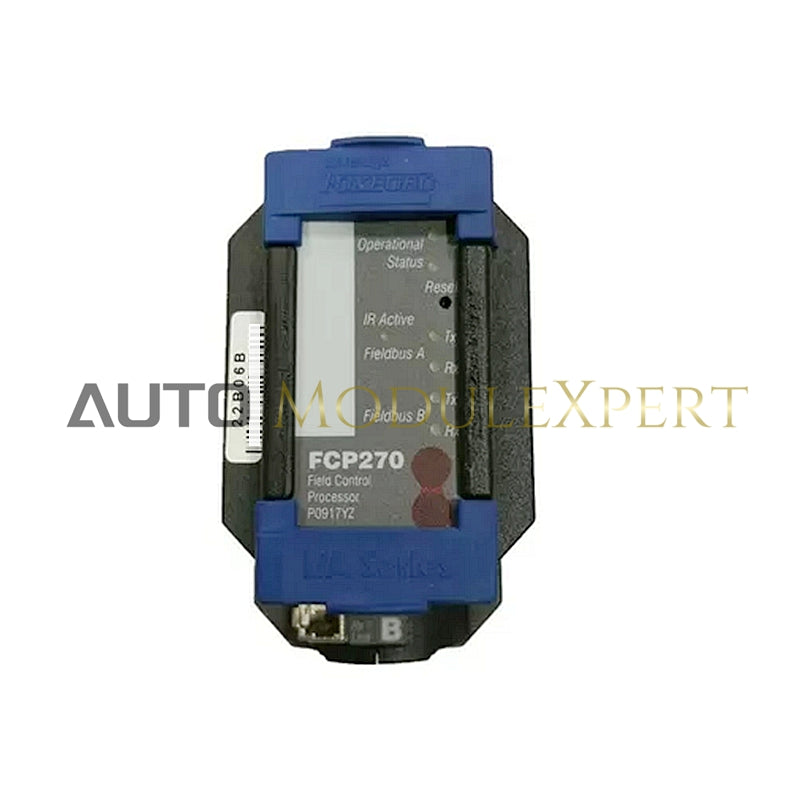

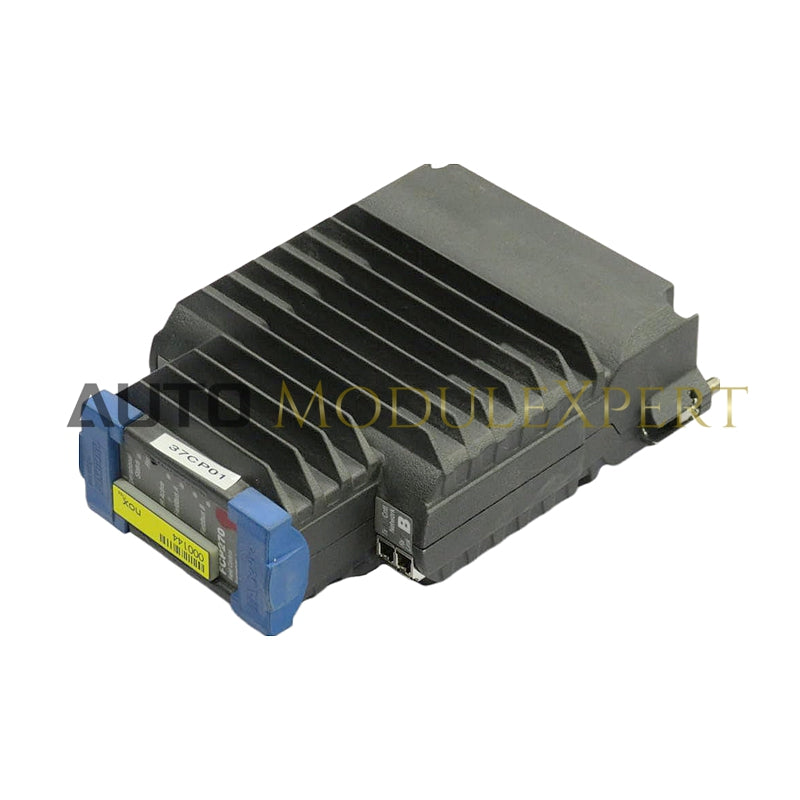

Foxboro FCP270 es un Procesador de Control de Campo basado en microprocesador diseñado para comunicación de alta velocidad con módulos E/S y optimizado para aplicaciones de control de procesos.

Procesador

• Tipo: AMD Elan 520 (100 MHz)
• ASIC de Control: CommControl™ con 80186 para comunicación E/S

Memoria

• Tamaño:
  • 16 MB SDRAM
  • 32 MB memoria flash
• Detección de Errores: ECC para detección y corrección de errores de un solo bit

Comunicaciones de E/S de Proceso

• Tipo de Fieldbus: HDLC
• Velocidad de Transmisión:
  • 2 Mbps para FBMs Serie 200
  • 268 Kbps para FBMs Serie 100
• Capacidad de E/S de Proceso:
  • Máximo 32 FBMs Serie 200 (sin FEM100)
  • Hasta 128 FBMs Serie 200 (con FEM100)
  • Máximo 64 FBMs Serie 100
• Asignación de Memoria para Bloques: 5.8 MB
• Ejecución de Bloques: 10,000 bloques/segundo
• Número Máximo de Bloques: 4000
• Tamaño de Bloque: 32 KB máximo
• Conexiones IPC: 131 en total
  • 100 puntos fuente
  • 30 puntos sumidero
  • 1 para uso interno solamente

Condiciones de Operación

• Temperatura: 0 a +60°C (32 a +140°F)
• Humedad: 5 a 95% (sin condensación)
• Altitud: -300 a +3,000 m (-1,000 a +10,000 ft)
• Vibración: 0.5 g (5 a 500 Hz)
• Contaminación: Clase G3 (Severo), Grado de contaminación 2 (IEC 664-1)

Condiciones de Almacenamiento

• Temperatura: -40 a +70°C (-40 a +158°F)
• Humedad: 5 a 95% (sin condensación)
• Altitud: -300 a +12,000 m (-1,000 a +40,000 ft)

Especificaciones Físicas

• Configuración:
  • Procesador único o versión tolerante a fallos con dos módulos
• Montaje:
  • Placas base de 2 o 4 posiciones, horizontales o verticales
• Dimensiones:
  • Altura: 103 mm (4.04 in), 114 mm (4.50 in con orejetas de montaje)
  • Ancho: 51.5 mm (2.03 in)
  • Profundidad: 147 mm (5.80 in)
• Peso: 0.6 kg (1.3 lb)

Cableado de Fibra Óptica

• Conector de Switch Ethernet: Conector MT-RJ
• Conector FCP270: Dos conectores cerámicos tipo LC con clips
• Material del Cable: Fibra multimodo (MMF) 62.5/125 µm
• Longitudes de Cable:
  • 0.5 m (1.6 ft), 1.0 m (3.3 ft), 3.0 m (9.9 ft), 15 m (49.5 ft), 50 m (165 ft)
  • Longitud Máxima: 2 km (6,560 ft)

Número de Parte

• Procesador FCP270: P0973CA
