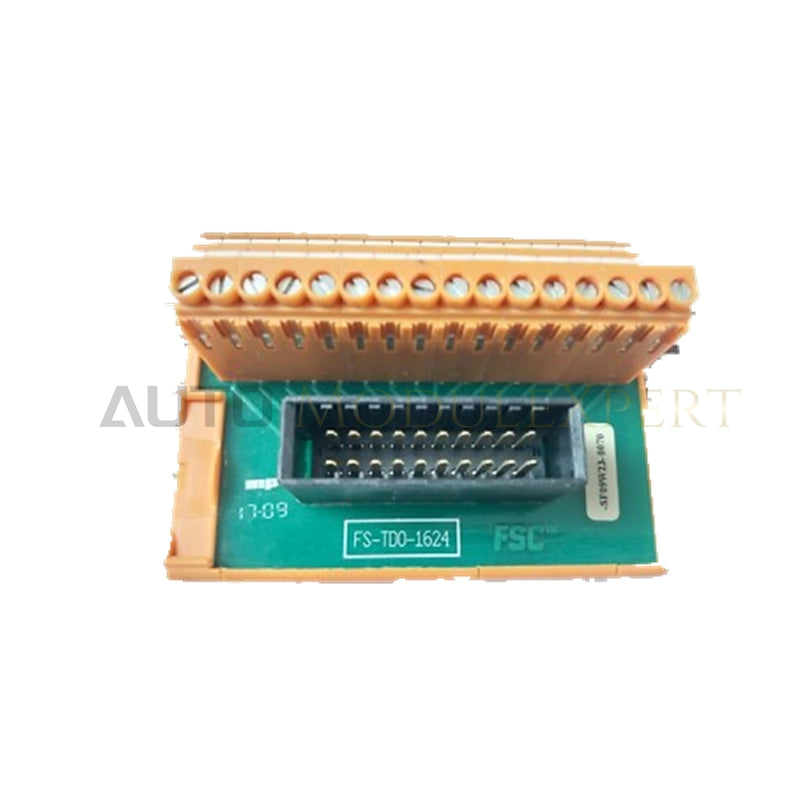

Módulo de salida digital de seguridad Honeywell FS-TDO-1624

Configurado para el control seguro de salidas digitales en plataformas Honeywell Safety Manager, el Honeywell FS-TDO-1624 (módulo de salida digital segura FS-TDO-1624) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

La estructura de sufijos del conjunto de terminación de campo de salida digital 1624 indica las opciones de recubrimiento y la configuración del hardware:

• FS-TDO-1624: módulo de salida digital a prueba de fallos / conjunto de terminación de campo estándar sin recubrimiento conformado.
• FC-TDO-1624: módulo de salida digital a prueba de fallos / conjunto de terminación de campo con recubrimiento conformado para aislamiento en entornos adversos.

Especificaciones del hardware

Aislamiento de canales críticos para la seguridad y ejecución del lazo

El módulo incorpora un sólido aislamiento galvánico entre canales, junto con circuitos internos de diagnóstico específicos para gestionar cargas de campo inductivas de 24 VCC. La arquitectura de salida se integra directamente con la capa de ejecución del lazo de seguridad Honeywell FSC/Safety Manager, imponiendo la desconexión de las salidas al estado seguro cuando se activan los enclavamientos del sistema. Los umbrales de protección contra sobrecorriente evitan la degradación térmica de los canales de accionamiento individuales, mientras que las barreras de aislamiento integradas aíslan los picos de tensión transitorios del cableado de campo para evitar que afecten a la comunicación del backplane a través del bus de interconexión SIC-C-12.

Preguntas frecuentes

P: ¿Cómo se establece la conexión entre el módulo FS-TDO-1624 y la arquitectura del controlador Safety Manager?

R: Se conecta el módulo mediante el cable de interconexión del sistema SIC-C-12 a la tarjeta de salida correspondiente del controlador, mientras se dirige el cableado de campo externo directamente a los terminales de tornillo integrados.

P: ¿Qué calibre de cable y par de apriete de los terminales admite el bloque de terminales de campo?

R: Los terminales de tornillo admiten conductores sólidos o trenzados con una sección transversal máxima de 2.5 mm2 (AWG 14). Debe pelar los conductores 7 mm (0.28 in) y apretar los tornillos de los terminales exactamente a 0.5 Nm (0.37 ft-lb).

P: ¿Se puede sustituir el FS-TDO-1624 por el FC-TDO-1624 en entornos corrosivos?

R: Sí. El FC-TDO-1624 proporciona la misma ejecución eléctrica y el mismo factor de forma físico, además de incorporar un recubrimiento conformado para proteger los circuitos internos frente a contaminantes atmosféricos y la humedad.

Directrices para la instalación en campo

Monte la unidad en un riel DIN estándar TS32 o TS35 x 7.5 dentro de un armario metálico conectado a tierra. Asegúrese de que la sección del riel de montaje tenga al menos 91 mm para permitir el enganche firme de las patas de encaje. Pele los conductores de campo 7 mm y fíjelos en los terminales de tornillo con un destornillador dinamométrico calibrado ajustado a 0.5 Nm. Conecte firmemente el cable de interconexión SIC-C-12 al conector de interfaz del sistema antes de suministrar alimentación de 24 VCC al lazo. Conecte el blindaje de todos los cables de campo directamente a la barra de tierra del armario para garantizar una inmunidad óptima al ruido y la supresión de sobretensiones en los 16 lazos de salida digital.
