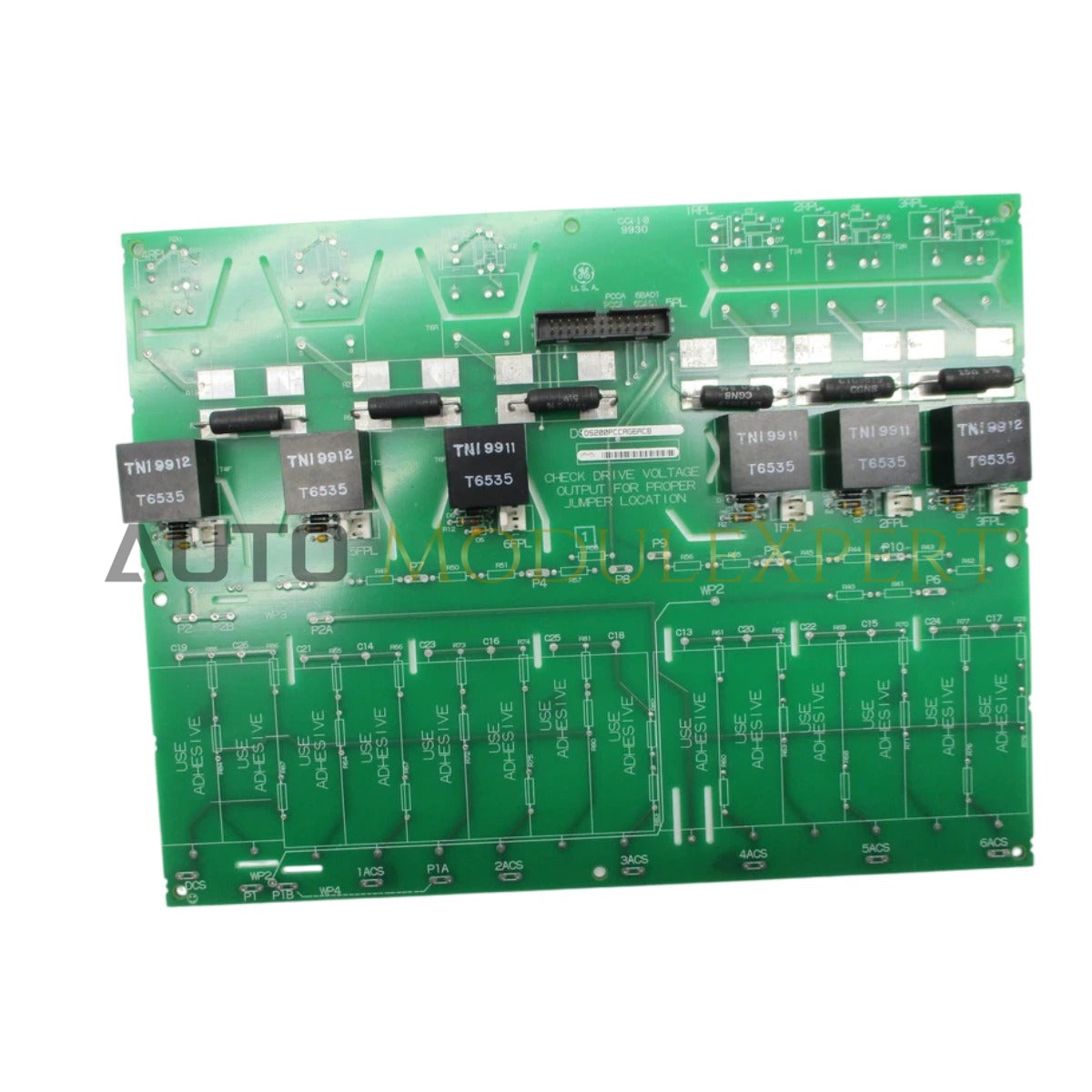

Configurado para la distribución de energía y el monitoreo de voltaje dentro de gabinetes de control de turbinas y accionamientos industriales, el GE DS200PCCAG6A (tarjeta de conexión de energía DC DS200PCCAG6A) proporciona una ejecución física/eléctrica directa. Esta tarjeta actúa como un nodo central de distribución, gestionando el enrutamiento de las líneas de alimentación de corriente continua a varias tarjetas de control periféricas y módulos de interfaz.

Especificaciones de Hardware

Compatibilidad de Firmware y Integración de Bus

El DS200PCCAG6A está diseñado para facilitar una entrega estable de energía DC a través del backplane del sistema, asegurando que el rizado de voltaje y las transiciones de carga se mantengan dentro de límites aceptables para la electrónica de control sensible. La tarjeta gestiona la escala de densidad de E/S proporcionando puntos centralizados para la expansión del bus de energía, manteniendo la velocidad de comunicación del bus del backplane al asegurar referencias de voltaje constantes. Aunque la tarjeta funciona como una interfaz de distribución de energía definida por hardware, es totalmente compatible con los sistemas de monitoreo de energía gestionados por firmware que rastrean el estado de las líneas en el rack de accionamiento.

Preguntas Frecuentes

P: ¿Esta tarjeta contiene fusibles internos o dispositivos de protección?

R: El DS200PCCAG6A funciona principalmente como un centro de conexión y distribución. La protección de las líneas de energía generalmente se maneja mediante fusibles o interruptores automáticos ubicados aguas arriba en la fuente de alimentación, no en esta tarjeta.

P: ¿Cómo puedo verificar que la energía DC se distribuye correctamente a través de los bloques terminales?

R: La verificación debe realizarse usando un multímetro para medir el potencial de voltaje en cada bloque terminal en relación con el común del sistema (tierra). Asegúrese de que las mediciones coincidan con los voltajes de suministro esperados proporcionados por las unidades principales de alimentación DC.

Guía de Instalación en Campo

1. Confirme que la fuente de alimentación esté desenergizada y bloqueada antes de realizar cualquier instalación o mantenimiento en el rack de distribución de energía DC.
2. Inspeccione la PCB y los pines del conector en busca de signos de oxidación o daños físicos; asegúrese de que el área de montaje esté libre de residuos conductores.
3. Alinee la tarjeta con los separadores del rack y asegúrela usando el hardware de montaje proporcionado para garantizar una conexión a tierra eléctrica estable.
4. Dirija los cables de alimentación DC hacia los bloques terminales designados, observando la polaridad correcta en todo momento para evitar daños a los componentes aguas abajo.
5. Aplique el torque adecuado a los tornillos de los terminales para asegurar los conductores; evite apretar en exceso, lo que podría agrietar la base del bloque terminal.
6. Realice una verificación final de continuidad y polaridad de las líneas de distribución antes de restaurar la energía al sistema.
