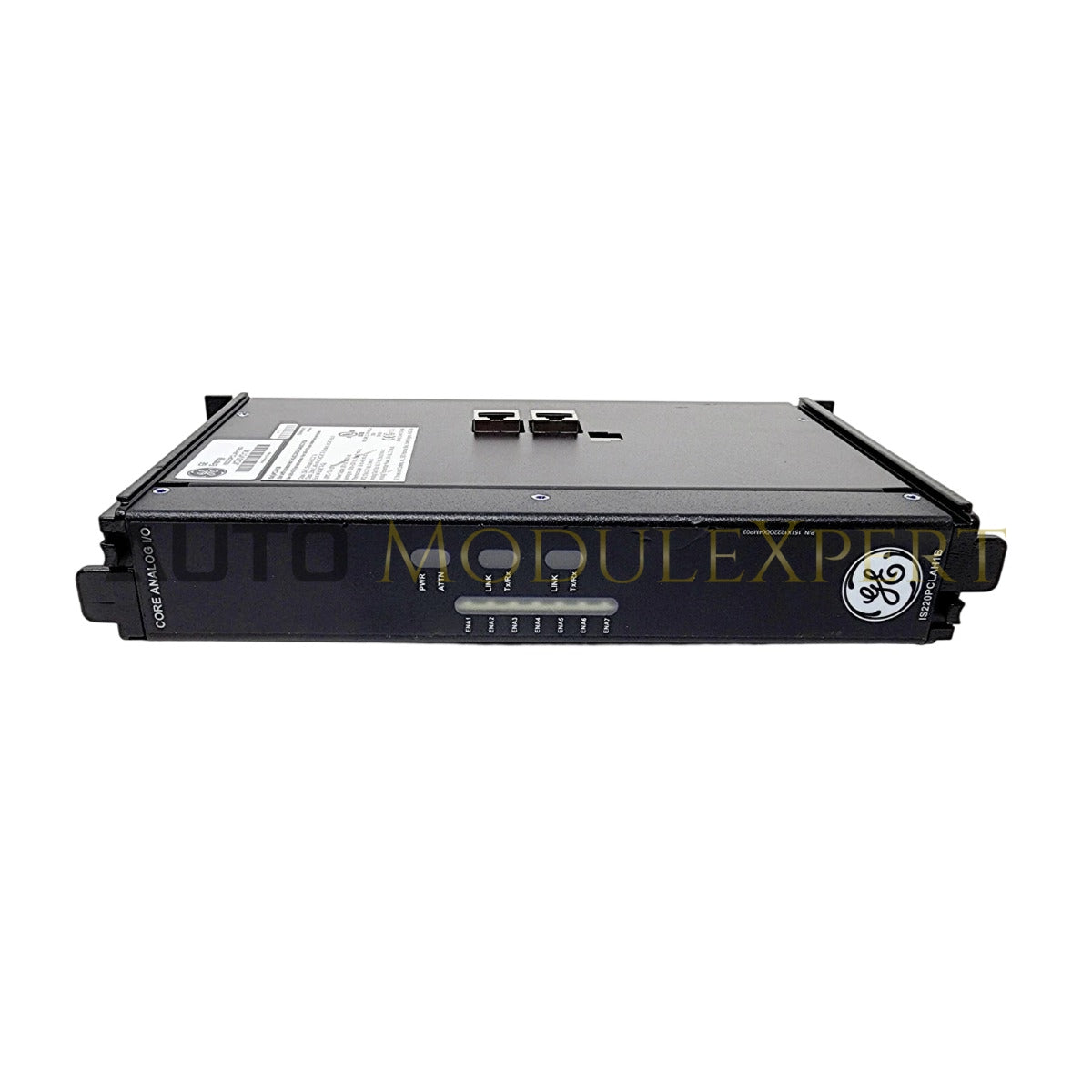

El GE Fanuc IS220PCLAH1B, también catalogado como el IS220PCLA Módulo de E/S Analógico, funciona como un componente de hardware dedicado para el acondicionamiento y conversión de señales de alta precisión dentro de la plataforma de control Mark VIe.

Desglose del sufijo y matriz del modelo

• IS220: Denota la arquitectura de la plataforma de hardware (Paquete de E/S Mark VIe).
• PCLA: Especifica la designación funcional como una interfaz de entrada/salida analógica de alta densidad.
• H1: Indica el nivel principal de revisión del hardware.
• B: Representa la iteración específica del componente de la placa, enfocándose en actualizaciones del diseño del PCB y tolerancias de componentes.

Especificaciones de hardware

Bus de backplane e integridad de comunicación

El IS220PCLAH1B utiliza una interfaz IO-Net basada en Ethernet de alta velocidad para facilitar la comunicación determinista entre el paquete de E/S y el controlador. El módulo soporta compatibilidad avanzada con firmware flash, asegurando que las actualizaciones de la lógica de control se sincronicen a través de la red distribuida sin requerir el reemplazo físico del módulo. La integración se basa en una velocidad optimizada de comunicación del bus de backplane para garantizar que los ciclos de conversión analógico-digital se alineen con las tasas de escaneo a nivel de milisegundos del lazo de control de la turbina.

Preguntas frecuentes

P: ¿El módulo soporta aislamiento canal a canal?

R: Sí, el módulo está equipado con aislamiento galvánico de 1500 Vrms por canal, lo que previene interferencias por bucles de tierra en entornos industriales complejos con múltiples sensores.

P: ¿Se puede reconfigurar el rango de entrada/salida mediante software?

R: Sí, los rangos de E/S (por ejemplo, 4-20 mA o 0-10 V) son configurables por software a través de la estación de ingeniería del sistema, siempre que los jumpers de hardware en la placa terminal estén correctamente configurados.

Guías para la instalación en campo

1. Asegúrese de que la alimentación del gabinete de control esté desconectada o que el paquete de E/S específico esté en estado no activo antes de manipularlo.
2. Alinee el módulo con los conectores de la placa terminal y presione firmemente para asegurar que los pines de comunicación de alta velocidad estén completamente insertados.
3. Verifique que los cables Ethernet conectados a los puertos IO-Net estén enrutados para mantener separación física de los cables de CA de alto voltaje y minimizar el acoplamiento electromagnético.
4. Fije el módulo usando las pestañas de bloqueo integradas para asegurar protección ambiental y estabilidad mecánica contra vibraciones del gabinete.
5. Realice una prueba de lazo después de la instalación para confirmar que la escala de señal y los datos de calibración se hayan cargado correctamente desde el procesador de control.
