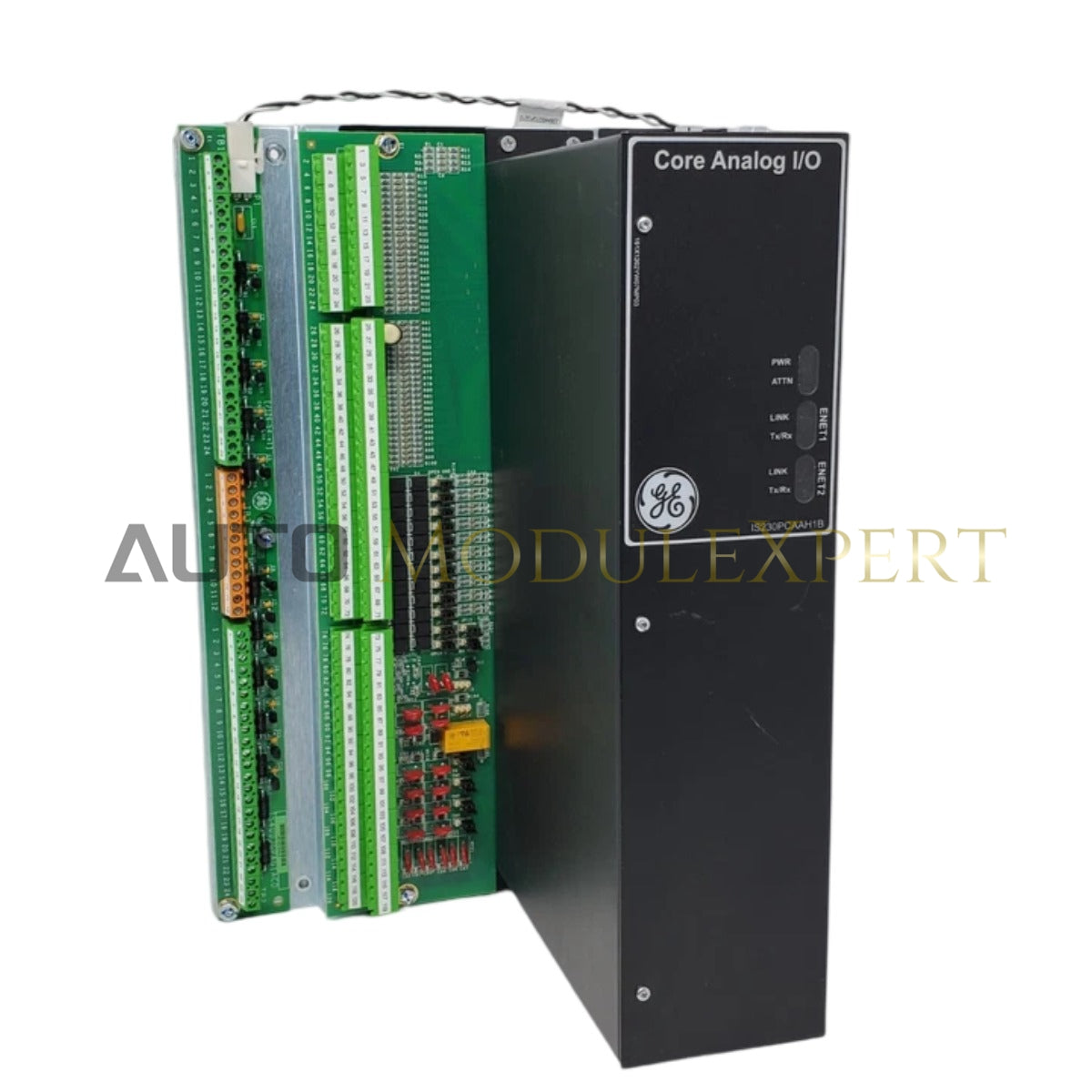

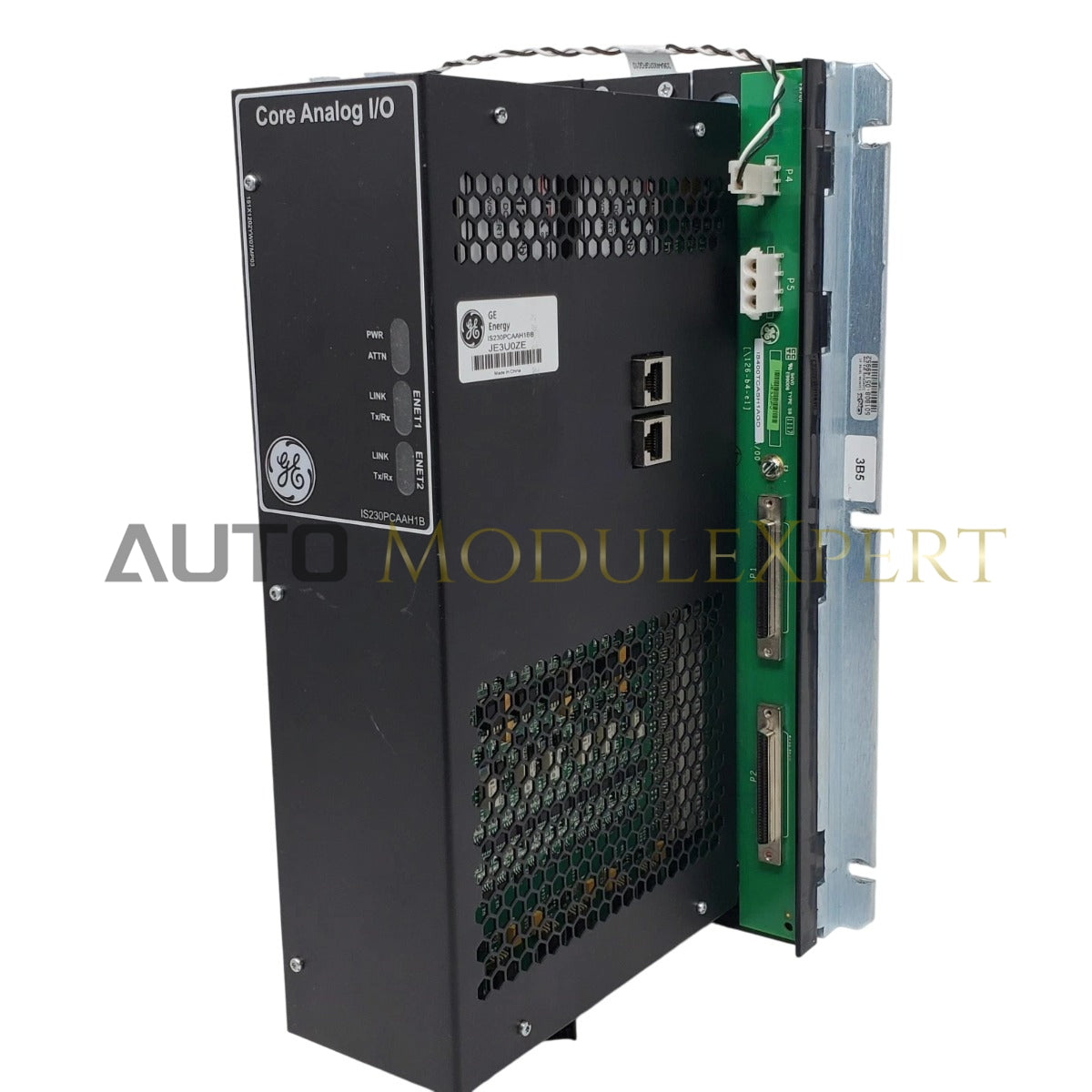

El GE IS230PCAAH1B, también catalogado como el IS230PCAA Módulo de E/S Analógico, funciona como un componente de hardware dedicado para el acondicionamiento de señales de alta densidad y el control de bucles de proceso dentro de las plataformas de automatización industrial Mark VIe.

Especificaciones de Hardware

Bus de Backplane e Integridad de Comunicación

El módulo IS230PCAAH1B utiliza comunicación de bus de backplane de alta velocidad para asegurar una transferencia determinista de datos entre las señales analógicas a nivel de campo y el procesador central de control. La arquitectura soporta una escalabilidad eficiente de la densidad de E/S, permitiendo la gestión precisa de múltiples canales analógicos mientras mantiene la exactitud en la conversión de señales. La compatibilidad con firmware flash se gestiona a través de la red de E/S del host, facilitando el despliegue de actualizaciones de lógica a nivel de sistema sin ajustes manuales de configuración. Este módulo garantiza un rendimiento estable mediante el filtrado integrado de señales a nivel de hardware, que minimiza el impacto del ruido eléctrico en el lazo de control.

Preguntas Frecuentes

P: ¿Es este módulo compatible con los racks de E/S existentes de Mark VIe?

R: Sí, el módulo está diseñado para integración directa en los chasis estándar de E/S Mark VIe, manteniendo la compatibilidad de pines con las interfaces de las placas terminales existentes.

P: ¿Cómo maneja el módulo la escala de señales y los datos de calibración?

R: Los parámetros de escala y las constantes de calibración se almacenan dentro de la configuración del sistema y se cargan automáticamente en el módulo al inicializarse a través del bus de backplane.

Guía de Instalación en Campo

1. Apague el rack de E/S y siga los procedimientos adecuados de bloqueo/etiquetado antes de instalar el módulo.
2. Alinee el módulo con los rieles guía del chasis y conecte firmemente el conector del backplane para evitar fallos intermitentes de comunicación.
3. Asegure el panel frontal del módulo al marco del chasis para proporcionar estabilidad estructural y mantener la integridad de la conexión a tierra.
4. Verifique todas las conexiones de cableado de campo para asegurar la polaridad correcta y que las pantallas de los cables estén correctamente conectadas a la tierra común del chasis para reducir la interferencia electromagnética.
5. Realice un escaneo diagnóstico a través de la estación de trabajo de ingeniería para confirmar que todos los canales analógicos están inicializados y comunicándose sin fallos.
