Resumen: Kit de Montaje B 9361

Este kit de montaje se utiliza para proporcionar una fuente de alimentación adicional de 5 V para los Sistemas H51q, especialmente cuando los módulos de alimentación integrados en el bastidor central son insuficientes para los circuitos de 5 V.

---

Partes del Kit de Montaje B 9361:

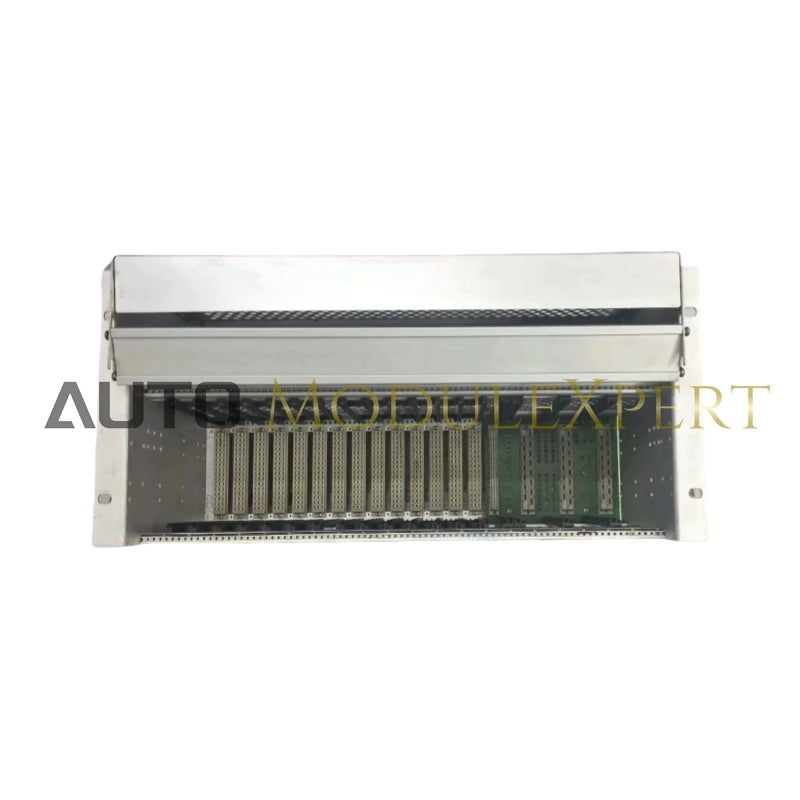

• 1 x K 1408 Bastidor Central

  • 5 unidades de altura, bastidor de 19 pulgadas
  • Bandeja de cables integrada

• Módulos adicionales en la parte trasera

  • 3 x Z 6011

    • Desacoplamiento y fusibles para alimentar los módulos de fuente de alimentación

  • 1 x Z 6012

    • Ventilador con monitorización de funcionamiento y monitorización de fusibles

  • 2 x Z 6013

    • Desacoplamiento y fusión de la tensión de alimentación para Z 6012

---

Módulos incluidos:

• 1 x Módulo de fuente de alimentación F 7126 (PS1)

  • 24 V / 5 V, 10 A

• 1 x Monitorización de fuente de alimentación F 7131

• 14 x Conectores de enchufe

  • 32 polos, número de pieza HIMA 52 0032465
  • Para la instalación de módulos estándar (F-) del sistema HIMA Planar.

---

Módulos opcionales (pedido separado):

• 2 x Módulos de fuente de alimentación F 7126 (PS2, PS3)

  • 24 V / 5 V
  • Las salidas de 5 V de los módulos de fuente de alimentación están conectadas en paralelo.

• 1 ... 14 x Módulos estándar (F-)

  • Del sistema HIMA Planar.

---

Fuente de alimentación adicional:

• Capaz de cargar hasta 18 A

  • La fuente de alimentación adicional se utiliza si los módulos de fuente de alimentación integrados en el rack central son insuficientes para los circuitos de 5 V (es decir, si la corriente supera los 18 A con 3 módulos de fuente de alimentación F 7126 en una configuración de control redundante).

  • Para un consumo de corriente preciso, consulte las hojas de datos correspondientes de cada módulo.

• Nota importante:

  • Los circuitos de 5 V de los módulos de fuente de alimentación tanto en el rack central como en la fuente de alimentación adicional no deben conectarse en paralelo.
  • El GND de ambas fuentes de alimentación debe estar conectado entre sí.
  • La disponibilidad está garantizada porque 2 de los 3 módulos de fuente de alimentación pueden asegurar el suministro de 5 V.
