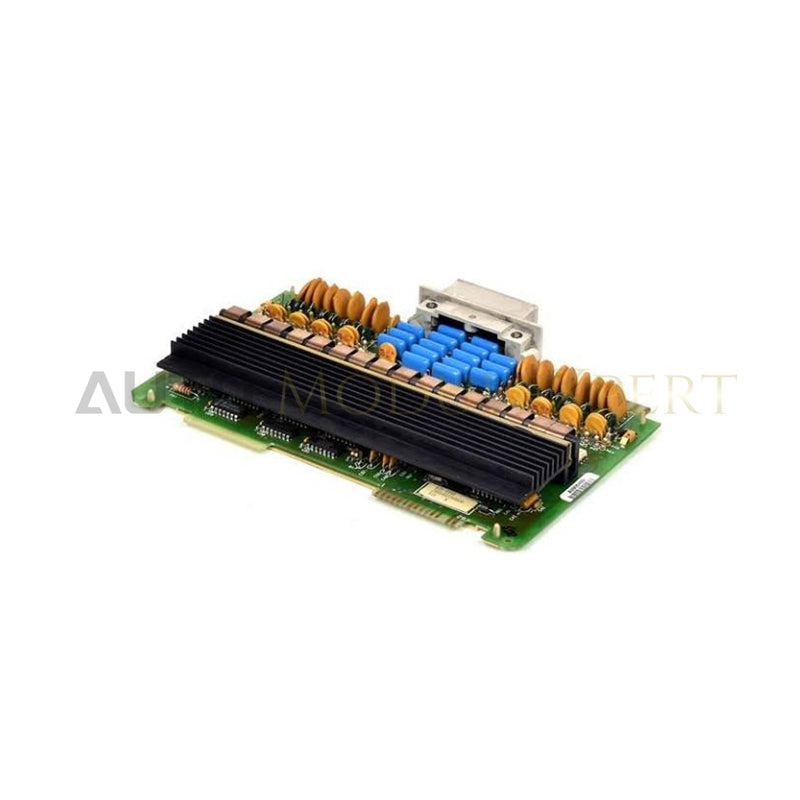

Módulo de salida digital Honeywell 621-2150R

El Honeywell 621-2150R, también catalogado como módulo de salida digital 621-2150R, funciona como un componente de hardware dedicado para la activación de actuadores discretos de 115 VAC en arquitecturas Honeywell IPC 620. Convierte los estados lógicos del controlador de bajo voltaje en salidas de alimentación de CA conmutada de alto nivel para accionar directamente contactores de campo, relés, lámparas indicadoras y válvulas solenoides en envolventes de procesos industriales.

Especificaciones del hardware

Bucle HART de 4-20 mA y aislamiento entre canales

El conjunto de salida Honeywell 621-2150R incorpora aislamiento óptico entre el bus lógico interno de +5 VCC del backplane y los circuitos individuales de conmutación de campo de 115 VAC. Esta barrera de aislamiento evita que el ruido eléctrico, las sobretensiones y los transitorios de línea generados por cargas inductivas lleguen a la unidad central de procesamiento. Al suprimir los bucles de tierra y las interferencias de modo común, el módulo mantiene la integridad de la señal en gabinetes DCS digitales-analógicos mixtos mientras conmuta dispositivos de campo inductivos a frecuencias operativas de 50/60 Hz.

Preguntas frecuentes

P: ¿Cómo protege el aislamiento óptico interno al backplane durante los cortocircuitos del cableado de campo?

R: Los optoacopladores aíslan físicamente la lógica de bajo voltaje del backplane de la etapa de accionamiento de salida de 115 VAC. En caso de un cortocircuito en el cableado de campo o de una sobretensión transitoria en el lado de la carga, el alto voltaje no puede atravesar el bus del backplane del rack, lo que mantiene protegidos los módulos adyacentes de CPU y E/S.

P: ¿Qué precauciones deben observar los técnicos al conmutar cargas de campo inductivas, como solenoides de gran potencia o bobinas de contactores?

R: Las cargas inductivas generan picos de voltaje significativos durante las transiciones de conmutación al desactivarse. La instalación de supresores RC externos o supresores de voltaje transitorio directamente en los terminales de carga de 115 VAC absorbe la energía de retorno inductiva, prolonga la vida útil de los componentes de relé/tríac y minimiza la radiación electromagnética dentro de la envolvente de campo.

Directrices de instalación en campo

Los técnicos deben aislar todas las fuentes de alimentación de campo de 115 VAC antes de insertar o retirar el módulo Honeywell 621-2150R del chasis de E/S de la serie 621. Deslice el módulo por los rieles guía de la tarjeta hasta que el conector de borde trasero del backplane quede completamente asentado en el zócalo del rack y apriete los tornillos de retención de la tarjeta para mantener la continuidad de la puesta a tierra. Tienda el cableado de salida de campo de 115 VAC en un conducto independiente conectado a tierra, alejado de los cables de señales analógicas de CC de bajo nivel y de las líneas de comunicación para evitar el acoplamiento capacitivo. Conecte todos los neutros de alimentación de CA a una barra colectora centralizada y verifique que la resistencia de la puesta a tierra del bastidor del chasis sea inferior a 1 ohmio antes de energizar los circuitos de salida.
