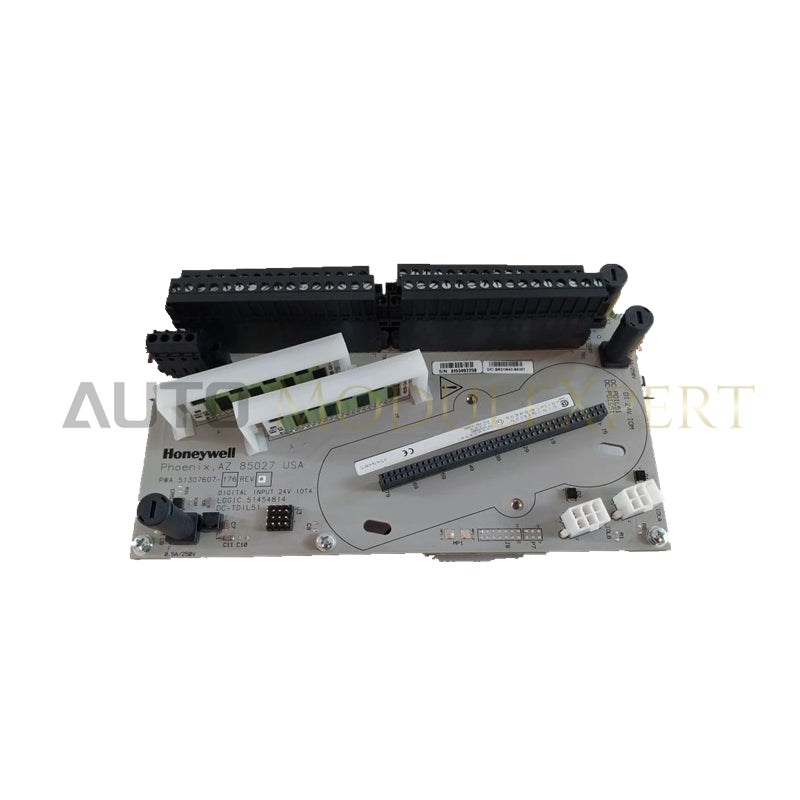

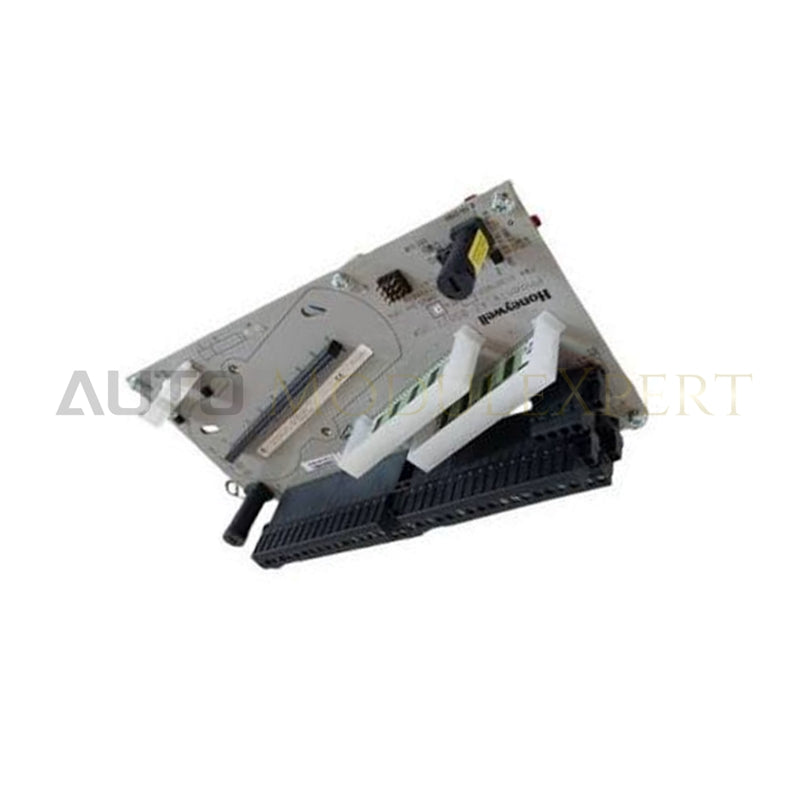

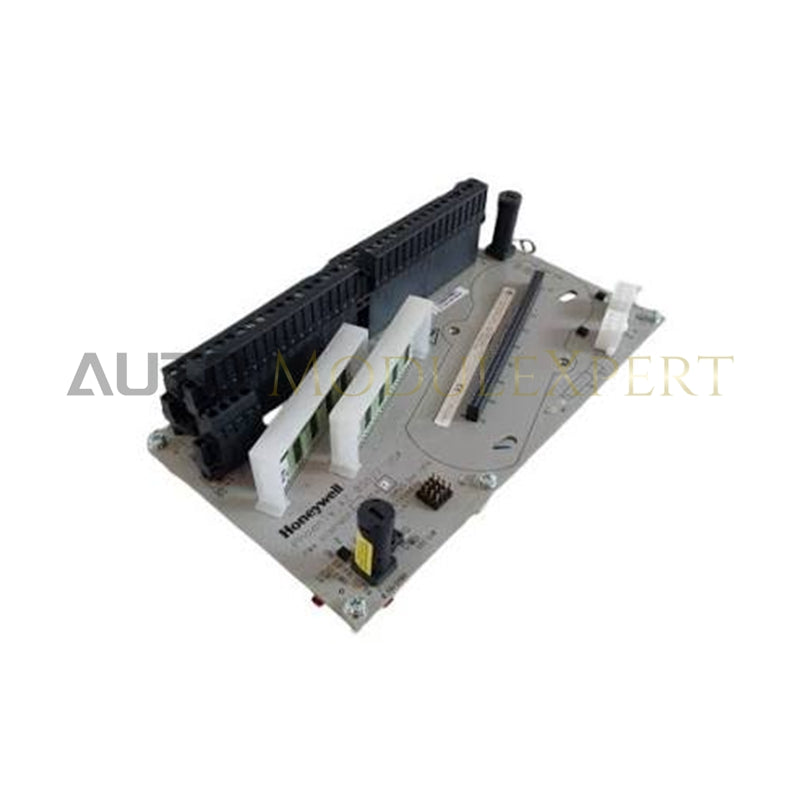

IOTA de entrada digital Honeywell DC-TDIL51 de la serie Experion C

El Honeywell DC-TDIL51, también catalogado como el IOTA de entrada digital 51307607-176, funciona como un componente de hardware dedicado para la terminación y el enrutamiento de señales de entrada discretas en los sistemas Honeywell ControlEdge y Experion PKS Serie C.

Especificaciones del hardware

Aislamiento entre canales y enrutamiento del protocolo del lazo

Las redes de automatización discretas de alta densidad requieren una separación eléctrica rigurosa para mantener la integridad de las señales del proceso. El IOTA Honeywell DC-TDIL51 proporciona una terminación organizada mediante terminales de tornillo para 32 canales de entrada discretos de 24 VDC, conectándose directamente con un módulo electrónico activo DC-PDIL51. El aislamiento óptico integrado proporciona una separación galvánica de 1,000 VAC RMS, protegiendo los buses lógicos del plano posterior frente a transitorios eléctricos de campo y sobretensiones inductivas de alta tensión. Este aislamiento físico y eléctrico entre canales evita que los bucles de tierra de campo desestabilicen los circuitos de señal HART de 4-20 mA adyacentes que recorren el mismo gabinete de marshalling.

Preguntas frecuentes

P: ¿Cuál es la relación funcional entre el IOTA DC-TDIL51 y el módulo electrónico DC-PDIL51?

R: El DC-TDIL51 funciona exclusivamente como el conjunto físico pasivo de terminación de campo (IOTA), que contiene los terminales de tornillo de campo y las pistas de enrutamiento de cables. El módulo de entrada activo DC-PDIL51 se conecta directamente al IOTA para ejecutar el acondicionamiento de señales, el filtrado y el procesamiento de aislamiento óptico.

P: ¿Cómo afecta el retardo del filtro de entrada integrado a los tiempos de respuesta de las señales discretas?

R: El circuito de entrada incorpora un retardo de filtro de hardware de 5 ms (+/- 20%). Esta constante de tiempo elimina el rebote de contactos de alta frecuencia de los interruptores mecánicos y relés de campo antes de transmitir el estado de señal estabilizado al controlador de la Serie C.

Directrices de instalación en campo

Monte el conjunto compacto DC-TDIL51 en el canal de montaje del gabinete y asegure todos los elementos de fijación mecánica para establecer la continuidad de la puesta a tierra del chasis. Verifique que el recubrimiento de conformación protector permanezca intacto en todas las pistas de la placa de circuito antes de conectar el cableado de campo.

Inserte los conductores de detección discretos de 24 VDC en los bloques de terminales de tornillo designados, pelando los extremos de los cables limpiamente sin dañar los hilos de cobre. Enrute los cables de entrada de campo por canaletas dedicadas, separados de las líneas de CA de alta tensión y de los cables de salida de los VFD, para evitar la inducción de ruido. Conecte las pantallas de los cables a una única barra de puesta a tierra del chasis en el punto de entrada del gabinete. Antes de instalar o retirar del IOTA el módulo electrónico DC-PDIL51 correspondiente, desconecte las fuentes de alimentación de campo o confirme que la atmósfera local cumple las especificaciones para ubicaciones peligrosas no incendiarias.
