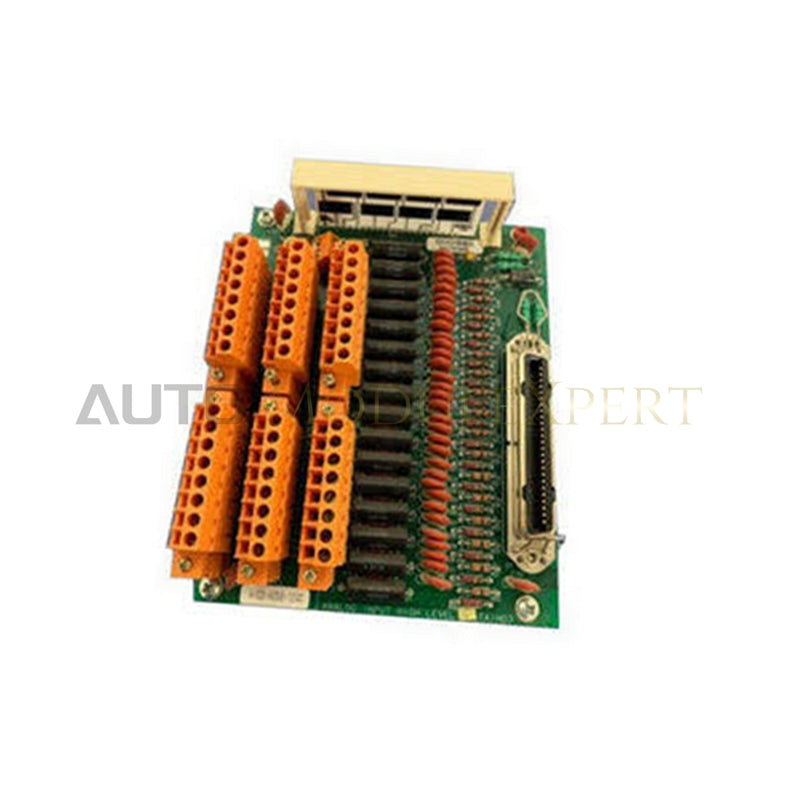

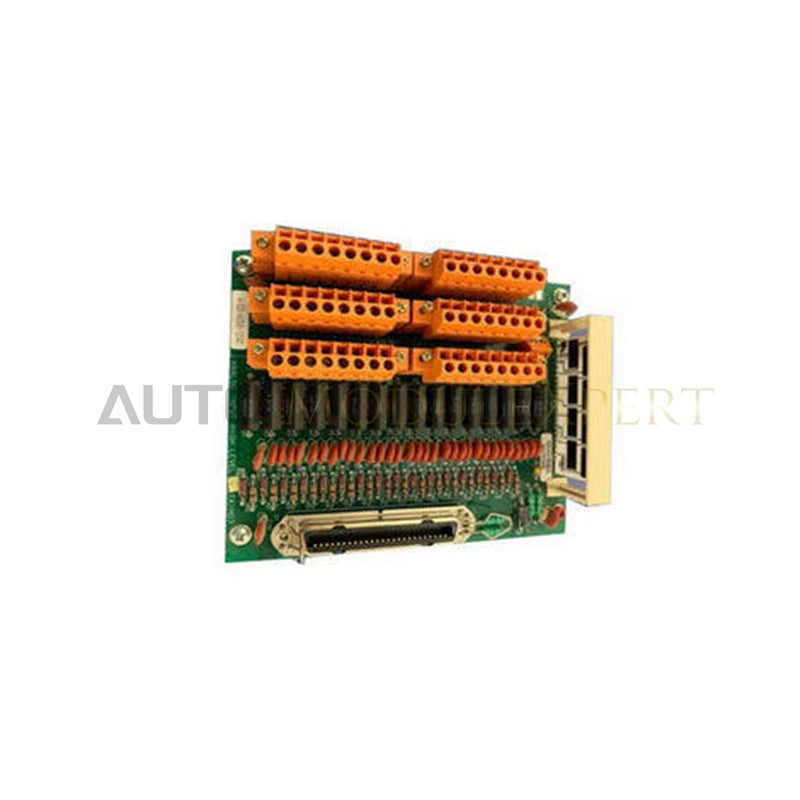

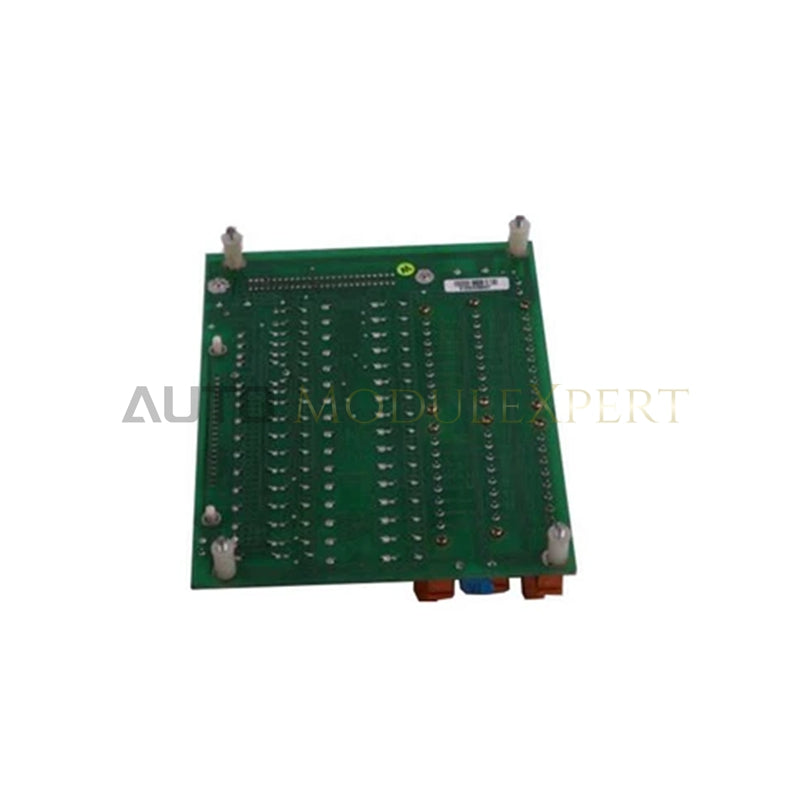

Módulo de entrada analógica de alto nivel Honeywell MC-TAIH03 51309136-175

El Honeywell MC-TAIH03 51309136-175 funciona como el módulo principal de entrada analógica de alto nivel MC-TAIH03, utilizado para ejecutar la adquisición de señales analógicas de alta resolución en los backplanes de las plataformas Experion PKS y TDC 3000, procesando entradas de múltiples canales mediante circuitos internos de conversión analógico-digital.

Desglose del sufijo y matriz de modelos

La designación del módulo sigue las convenciones estándar de numeración de piezas de Honeywell, donde el identificador base MC-TAIH03 designa la clase de arquitectura del hardware, mientras que el sufijo de pieza de ensamblaje 51309136-175 define la revisión de fabricación específica, el nivel de tratamiento conformal y la iteración de la placa de circuito designada para entornos industriales de procesos.

Especificaciones del hardware

Aislamiento de canales y arquitectura de lazo HART

Al operar en sistemas de automatización de procesos, el módulo ejecuta el aislamiento entre canales y admite la integración del protocolo de lazo HART de 4-20 mA. Los circuitos de compensación de unión fría (CJC) se gestionan en el nivel del conjunto de terminales para mantener la estabilidad térmica durante el funcionamiento continuo de múltiples lazos. Los circuitos analógicos internos suprimen los transitorios de modo común y las interferencias electromagnéticas, garantizando una conversión estable de la señal sin degradación de datos durante ciclos operativos prolongados.

Preguntas frecuentes

P: ¿Cuál es la limitación de consumo de corriente del backplane al instalar varios módulos en el mismo bastidor de nodos?

R: El módulo consume energía directamente del bus del nodo; los arquitectos del sistema deben calcular la carga de energía total del bastidor para garantizar que las unidades de alimentación no superen las capacidades nominales de corriente agregada.

P: ¿Este hardware admite el intercambio en caliente en línea dentro de nodos de control activos?

R: Sí, el diseño mecánico permite la inserción y extracción en caliente con el equipo energizado, siempre que el bloque de terminales del cableado de campo asociado permanezca fijado mecánicamente y sin alimentación en el nivel del lazo del sensor.

Directrices de instalación en campo

• Monte el módulo verticalmente en las ranuras designadas del bastidor, asegurándose de que los pines del backplane encajen correctamente antes de apretar los tornillos de retención.
• Conecte las pantallas de las señales entrantes a la barra de puesta a tierra designada más cercana para minimizar las interferencias electromagnéticas.
• Mantenga una separación mínima de 50 mm por encima y por debajo de la envolvente del bastidor para facilitar la refrigeración por convección natural.
