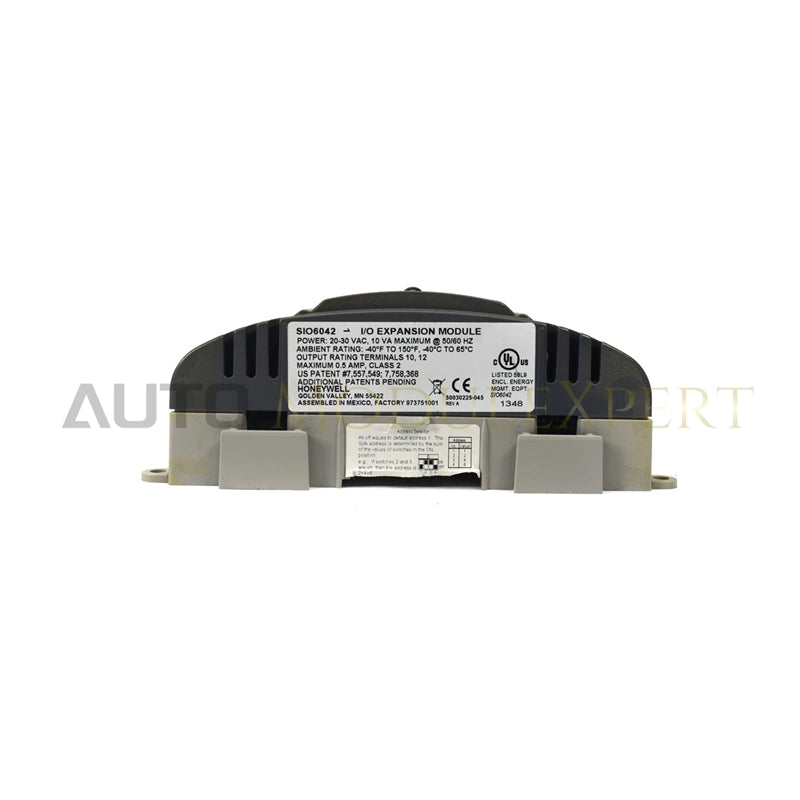

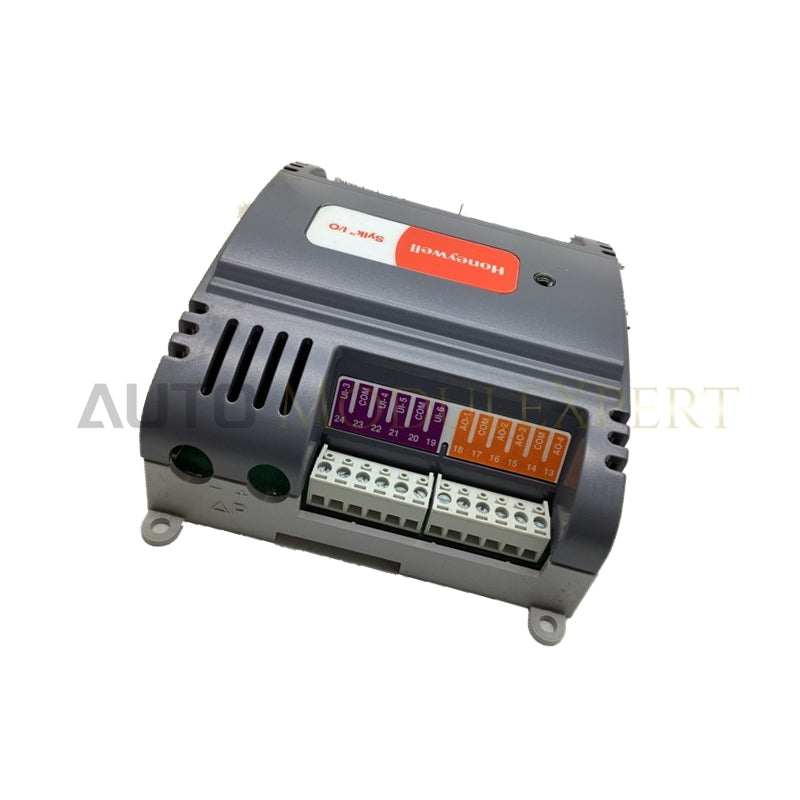

Módulo de expansión de E/S Sylk Honeywell SIO6042

El Honeywell SIO6042, también catalogado como el SIO6042, un módulo de expansión de E/S Sylk™, funciona como un componente de hardware dedicado para ampliar la capacidad de entradas y salidas físicas en las plataformas de automatización de edificios Spyder.

Especificaciones de hardware

Aislamiento entre canales y comunicación de bucle

El módulo establece el intercambio de datos y la transmisión de energía a través de una interfaz de bus Sylk de dos hilos con polaridad indiferente, lo que elimina la necesidad de un cableado de alimentación independiente entre el controlador y el módulo de expansión. Los circuitos internos de los canales incorporan aislamiento para el procesamiento de señales, con el fin de preservar la integridad de las mediciones en los bucles de entrada universal, las salidas analógicas de 4-20 mA / 0-10 V CC y las líneas de conmutación digital Triac. Además, la unidad admite una integración fluida con los entornos de programación de Niagara Framework para ejecutar funciones de control de bucle en tiempo real en topologías de equipos HVAC.

Preguntas frecuentes

P: ¿El SIO6042 requiere un cable de alimentación independiente?

R: No, la alimentación de funcionamiento se suministra directamente a través del bus Sylk de dos hilos con polaridad indiferente, desde el bucle del controlador principal.

P: ¿Cuáles son los límites eléctricos de salida de los canales de salida analógica?

R: Las salidas analógicas admiten una carga máxima de 550 ohmios en el modo de corriente (4-20 mA) y una corriente máxima de 10 mA en el modo de tensión (0-10 V CC).

P: ¿Este módulo de expansión es compatible con controladores Spyder BACnet y LON?

R: Sí, la unidad está diseñada para conectarse con las variantes BACnet y LON de los controladores Honeywell Spyder.

Directrices de instalación en campo

• Monte el módulo firmemente en un riel DIN estándar de 35 mm o directamente sobre la superficie de un panel dentro de una envolvente eléctrica aprobada.
• Conecte las líneas de comunicación entrantes a los terminales del bus Sylk con polaridad indiferente mediante cableado de par trenzado, asegurándose de conectar la pantalla a tierra en un extremo para evitar la inducción de ruido electromagnético.
• Compruebe todo el cableado de las entradas universales, las salidas analógicas y las salidas digitales Triac con respecto a los diagramas de los bucles del sistema antes de aplicar alimentación a través de la red del controlador principal.
