Descripción del producto

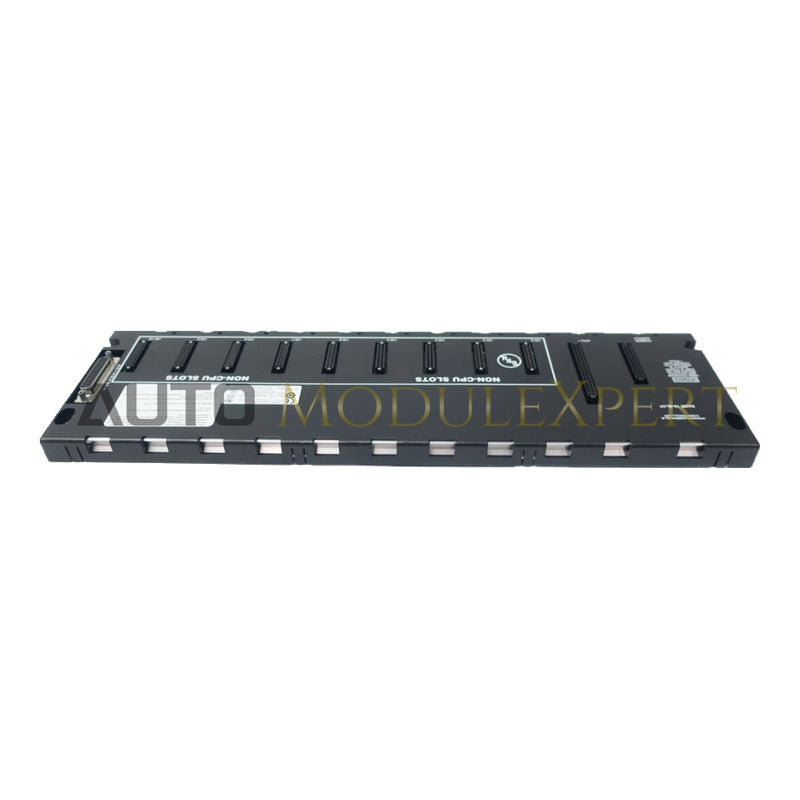

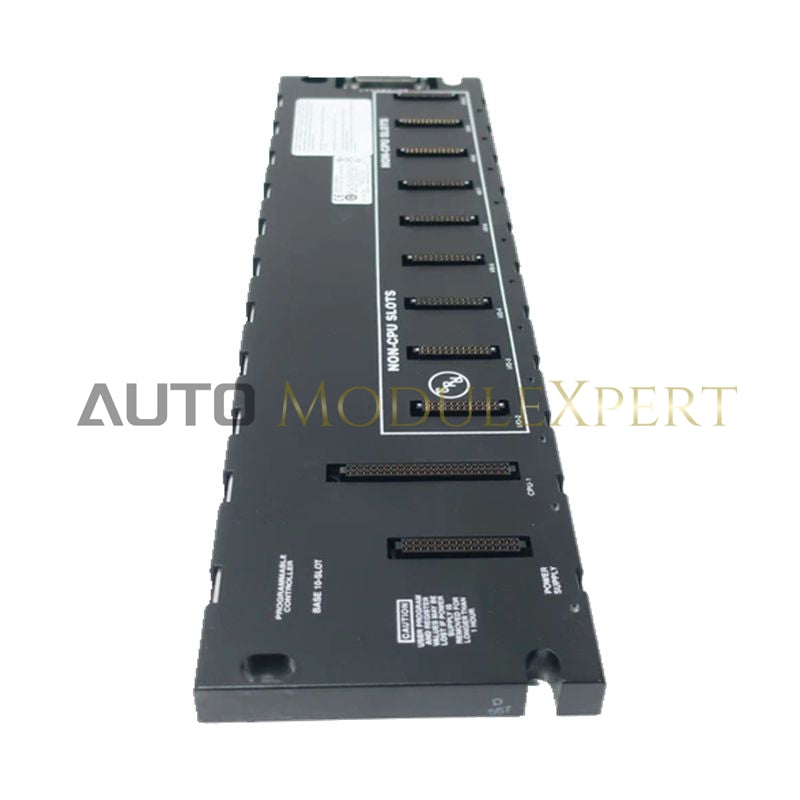

El GE Fanuc IC693CHS391 funciona como la base estructural y eléctrica de alta capacidad para sistemas PLC expandidos de la Serie 90-30. Esta placa base de expansión original, completamente nueva, de 10 ranuras permite a los ingenieros ampliar su arquitectura de control añadiendo módulos de E/S de alta densidad mucho más allá de los límites de un rack independiente.
Mientras que la primera ranura está específicamente destinada para la fuente de alimentación del sistema, las nueve ranuras restantes proporcionan un bus de comunicación de alta velocidad para varios módulos digitales, analógicos y especializados.
Especificaciones Técnicas
| Parámetro | Especificación |
|---|---|
| Serie | Serie 90-30 |
| Número de Parte | IC693CHS391 |
| Condición | 100% Nuevo y Original |
| Total de Ranuras | 10 (1 ranura para fuente de alimentación, 9 ranuras de E/S) |
| Conexión de Expansión | Conector D-shell hembra de 25 pines |
| Consumo Interno de Energía | 420 mA @ 5 VDC |
| Voltaje del Bus | +5 VDC |
| Tipo de Montaje | Montaje en Panel |
| Dimensiones | 443 x 130 x 142 mm |
Ventajas de Ingeniería
Escalabilidad de Alta Densidad
Las nueve ranuras dedicadas de E/S proporcionan máxima capacidad de expansión para procesos industriales complejos, reduciendo la necesidad de múltiples racks pequeños y simplificando el diseño del gabinete de control.
Lógica de Expansión Simplificada
La placa base utiliza un conector estándar D tipo hembra de 25 pines en el lado derecho, permitiendo la conexión en cadena directa ("daisy-chaining") a otros racks de expansión o remotos mediante cables GE dedicados.
Distribución de Energía Confiable
Esta unidad cuenta con una ranura dedicada para la fuente de alimentación que distribuye +5 VDC y +24 VDC estabilizados a través del backplane, asegurando integridad de señal constante para módulos analógicos de alta precisión.
Diseño Mecánico Robusto
Diseñado para entornos hostiles, el chasis soporta montaje seguro en panel para resistir vibraciones y fluctuaciones térmicas comunes en el control de turbinas de gas y aplicaciones de manufactura pesada.
Preguntas frecuentes
¿Cuál es la diferencia entre esta placa base de expansión y una placa base CPU?
La placa base de expansión IC693CHS391 no puede alojar un módulo CPU directamente. Debe conectarse a una placa base CPU (como IC693CHS397) mediante un cable de expansión para funcionar como parte del sistema PLC general.
¿Cómo configuro la dirección del rack para este módulo?
A diferencia de los sistemas antiguos, los racks de expansión de la Serie 90-30 no requieren interruptores DIP de hardware para la dirección; el sistema identifica automáticamente el rack según su posición en la cadena del cable de expansión.
¿Puedo usar esta placa base con módulos PACSystems RX3i?
Aunque el sistema RX3i soporta algunos módulos de la Serie 90-30, los ingenieros suelen usar esta placa base específicamente dentro del ecosistema heredado de la Serie 90-30 para mantener las velocidades nativas del bus y la compatibilidad mecánica.
¿Incluye esta unidad la fuente de alimentación?
No, la fuente de alimentación es un módulo separado (como IC693PWR321 o IC693PWR330) que debe instalarse en la ranura más a la izquierda para suministrar energía al backplane.
