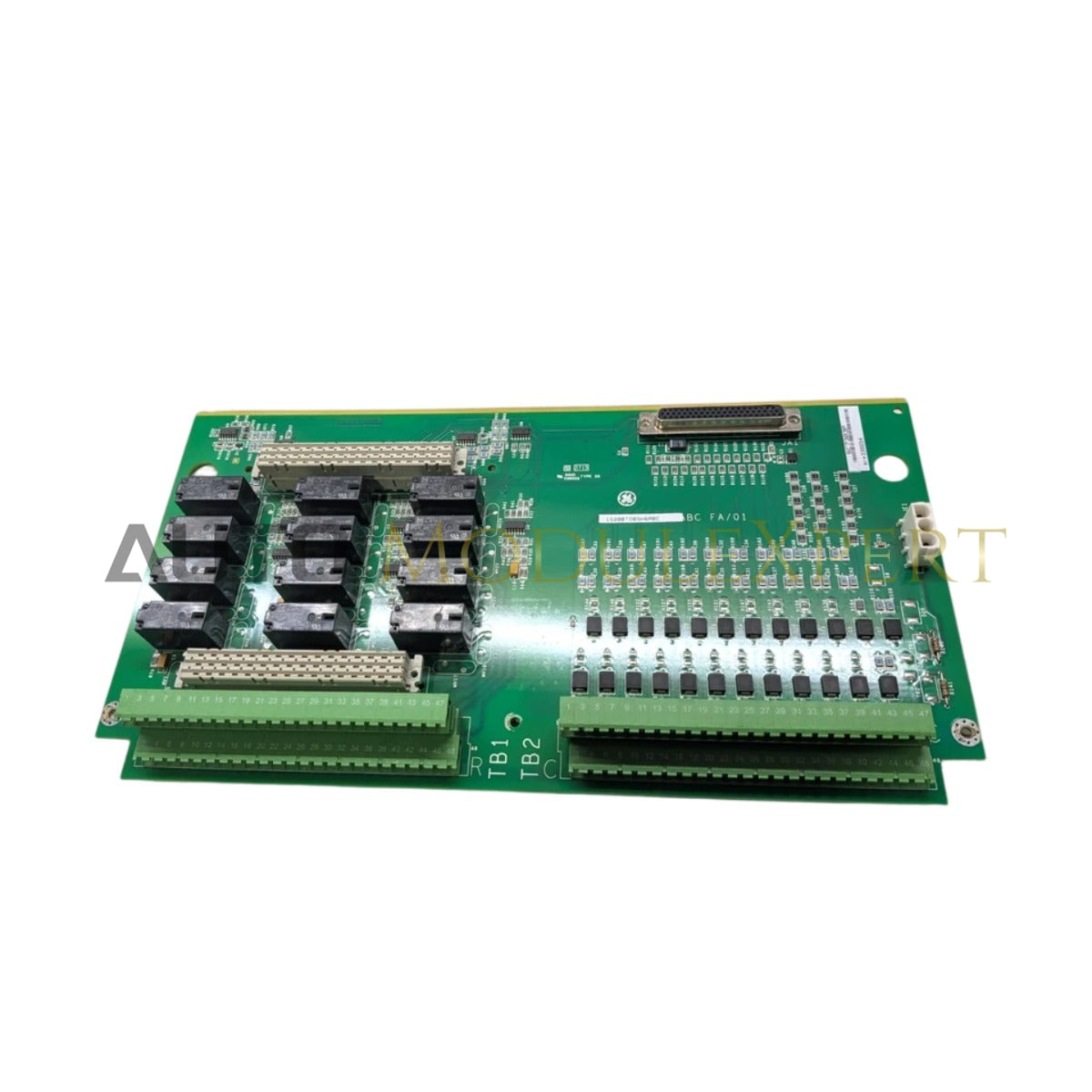

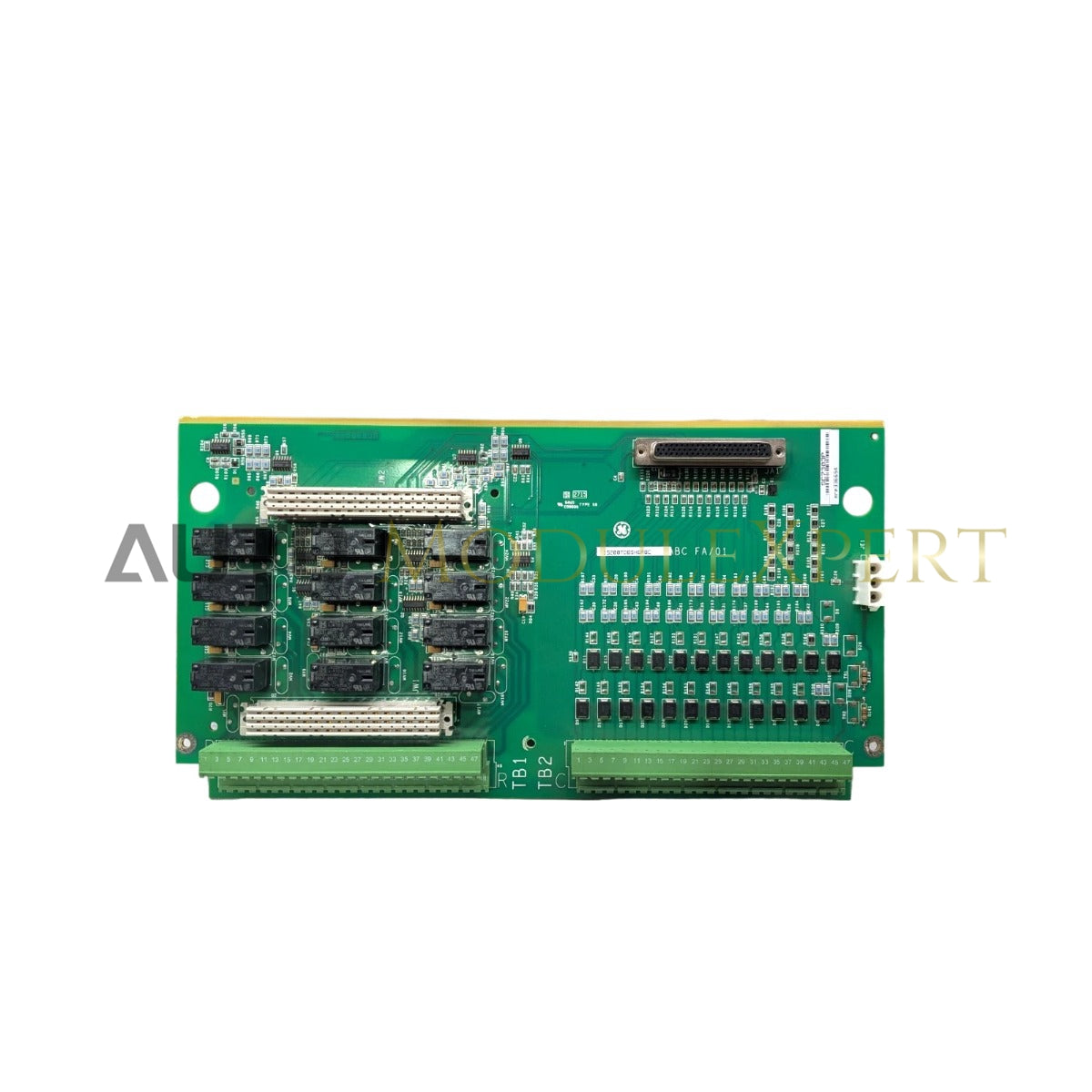

El GE IS200TDBSH6ABC, también catalogado como el IS200TDBSH6 Módulo de E/S Analógico, funciona como un componente de hardware dedicado para el acondicionamiento de señales y el procesamiento de entradas/salidas analógicas dentro de las plataformas del sistema de control Mark VIe.

Especificaciones de Hardware

Redes Determinísticas Profinet / EtherNet/IP

El IS200TDBSH6ABC se conecta directamente con la arquitectura del paquete de E/S Mark VIe, facilitando la transferencia determinística de datos a través del bus interno del backplane. La velocidad e integridad de la comunicación se mantienen mediante ciclos de muestreo de alta velocidad, asegurando la sincronización entre la capa de acondicionamiento de señales analógicas y el procesador del controlador. Los usuarios deben asegurarse de que las revisiones de firmware del paquete de E/S emparejado sean compatibles con el estado de revisión del hardware de la placa terminal para evitar errores de escaneo de E/S o tiempos de espera en la comunicación dentro de la red de control basada en Ethernet.

Preguntas Frecuentes

P: ¿Se puede cambiar esta placa terminal en caliente durante la operación activa del sistema?

R: Aunque el paquete de E/S Mark VIe está diseñado para cambio en caliente, la placa terminal actúa como una interfaz de cableado pasiva. La extracción durante la operación resultará en una pérdida inmediata de la continuidad del lazo de señal; asegúrese de que la lógica de control asociada esté en un estado seguro o en bypass antes de la desconexión mecánica.

P: ¿Cómo debe conectarse a tierra el blindaje en esta placa?

R: Las terminaciones del blindaje deben conectarse a los puntos de tierra dedicados en el chasis de la placa terminal. Asegúrese de que la impedancia total del cable a tierra sea mínima para evitar que las interferencias electromagnéticas (EMI) afecten la resolución analógica de 16 bits.

Guías para la Instalación en Campo

• Verifique que la alimentación de control esté aislada y que el backplane esté desenergizado antes de la instalación.
• Asegúrese de que el módulo esté montado firmemente en el riel DIN o en la placa de montaje del chasis para mantener la integridad estructural y la conexión eléctrica.
• Compruebe que todo el cableado de señal esté pelado a la longitud especificada para los bloques terminales para evitar conductores expuestos; apriete los tornillos con el torque recomendado por el fabricante.
• Confirme que la configuración del cableado (modo 4-20 mA o voltaje) coincida con la configuración de software definida en la aplicación ToolboxST para evitar daños en el hardware o lecturas inexactas.
• Verifique que el aislamiento canal-a-bus esté intacto realizando una prueba de resistencia del lazo antes de aplicar energía a los circuitos analógicos.
