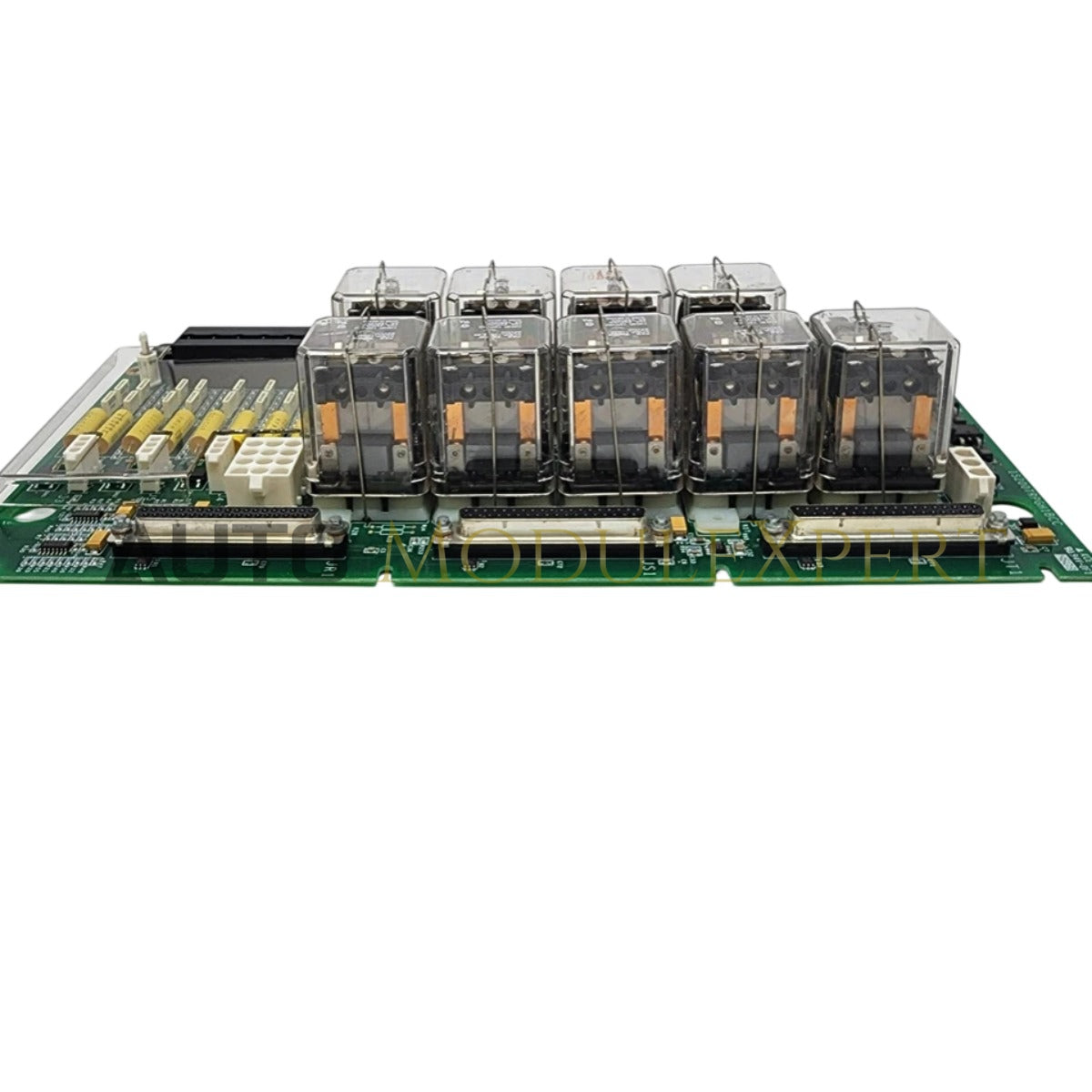

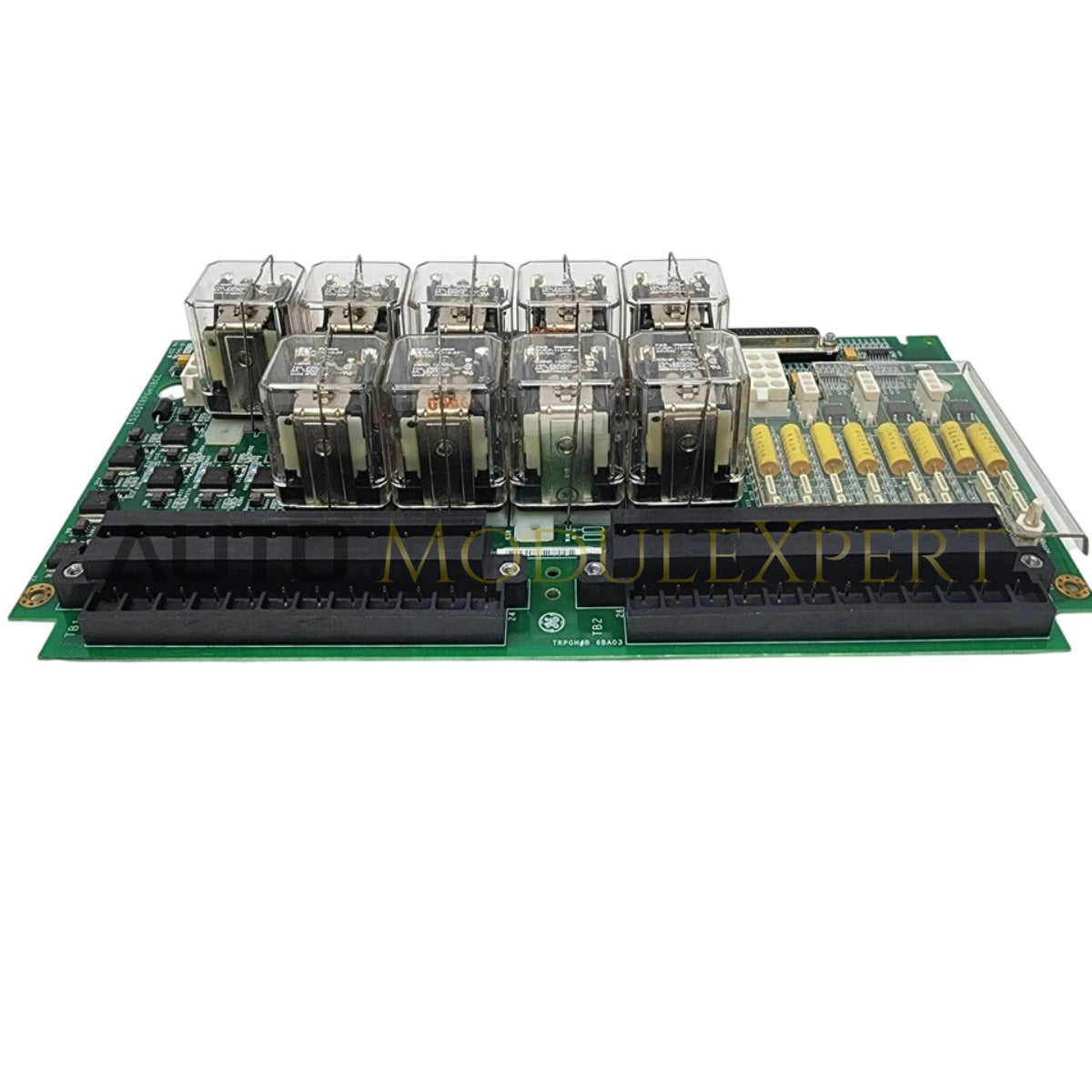

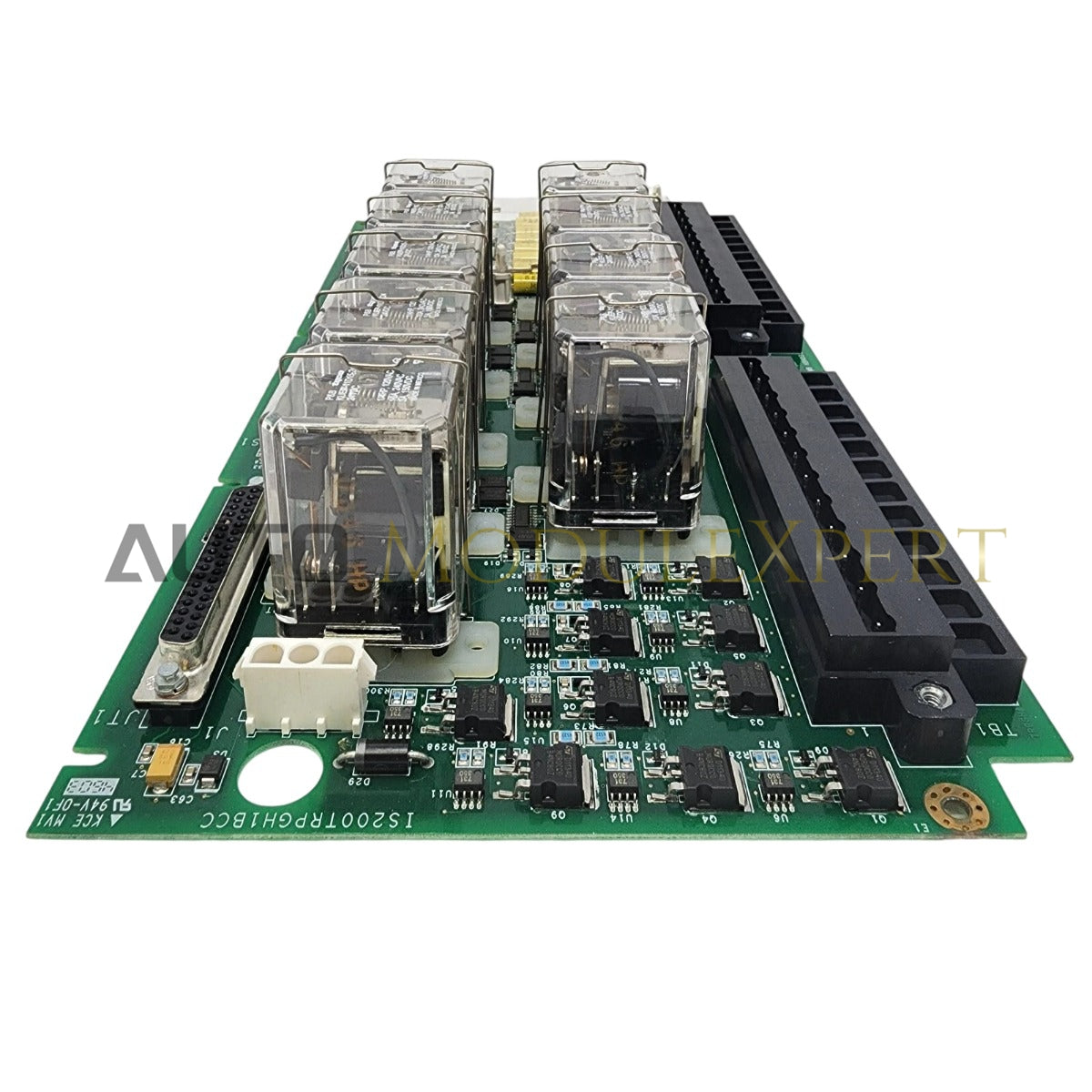

La GE IS200TRPGH1B, también catalogada como la IS200TRPGH1B Tarjeta de Terminación de Relé, funciona como un componente de hardware dedicado para la distribución de señales y conmutación basada en relés dentro de las plataformas del sistema de control Mark VI. Este módulo proporciona la interfaz física necesaria para facilitar el enrutamiento de señales I/O discretas entre los dispositivos de campo y el rack principal de control.

Especificaciones de Hardware

Control Industrial y Compatibilidad de Firmware

La GE IS200TRPGH1B facilita la velocidad de comunicación del bus backplane manteniendo conexiones eléctricas estables entre el cableado de alta densidad de campo y la interfaz del módulo de control. Sirve como un punto de terminación pasivo que soporta la naturaleza determinista de las redes Mark VI. La compatibilidad con actualización de firmware no es aplicable directamente a esta tarjeta, ya que funciona como una capa física de terminación; sin embargo, asegúrese de que el firmware del paquete I/O correspondiente esté actualizado para coincidir con la revisión específica de la tarjeta de terminación instalada, a fin de mantener una escala precisa de densidad I/O e interpretación de señales.

Preguntas Frecuentes

P: ¿Se puede usar la IS200TRPGH1B en una configuración I/O redundante?

R: Sí, esta tarjeta de terminación está diseñada para conectarse con paquetes de control Mark VI que soportan configuraciones redundantes, proporcionando los puntos de cableado necesarios para entradas de señal compartidas.

P: ¿Se permite el mantenimiento del cableado de campo mientras el sistema de control está energizado?

R: Aunque se puede acceder a las conexiones terminales, se recomienda estrictamente desenergizar los circuitos específicos del lazo de campo antes de realizar cualquier modificación en el cableado para evitar cortocircuitos en las rutas de señal de control.

Guías para la Instalación en Campo

• Montaje: La tarjeta está diseñada para montaje estándar en gabinete. Asegúrese de que la superficie de montaje esté limpia y que la placa esté asegurada usando los separadores proporcionados para mantener el espacio adecuado respecto al backplane del gabinete.
• Cableado: Use únicamente conductores de cobre. Asegúrese de que las terminaciones de los cables estén apretadas según las especificaciones del manual de hardware Mark VI para evitar acumulación de resistencia en los contactos.
• Puesta a tierra: Conecte el común de la tarjeta al bus de tierra del gabinete usando una correa trenzada de baja impedancia. Esto es necesario para mantener la integridad de la señal y proporcionar rutas de protección contra sobretensiones.
• Verificación: Realice una prueba de continuidad punto a punto entre el terminal de campo y el conector del paquete I/O antes de poner en marcha el lazo para asegurar que no existan fallas en el cableado.
