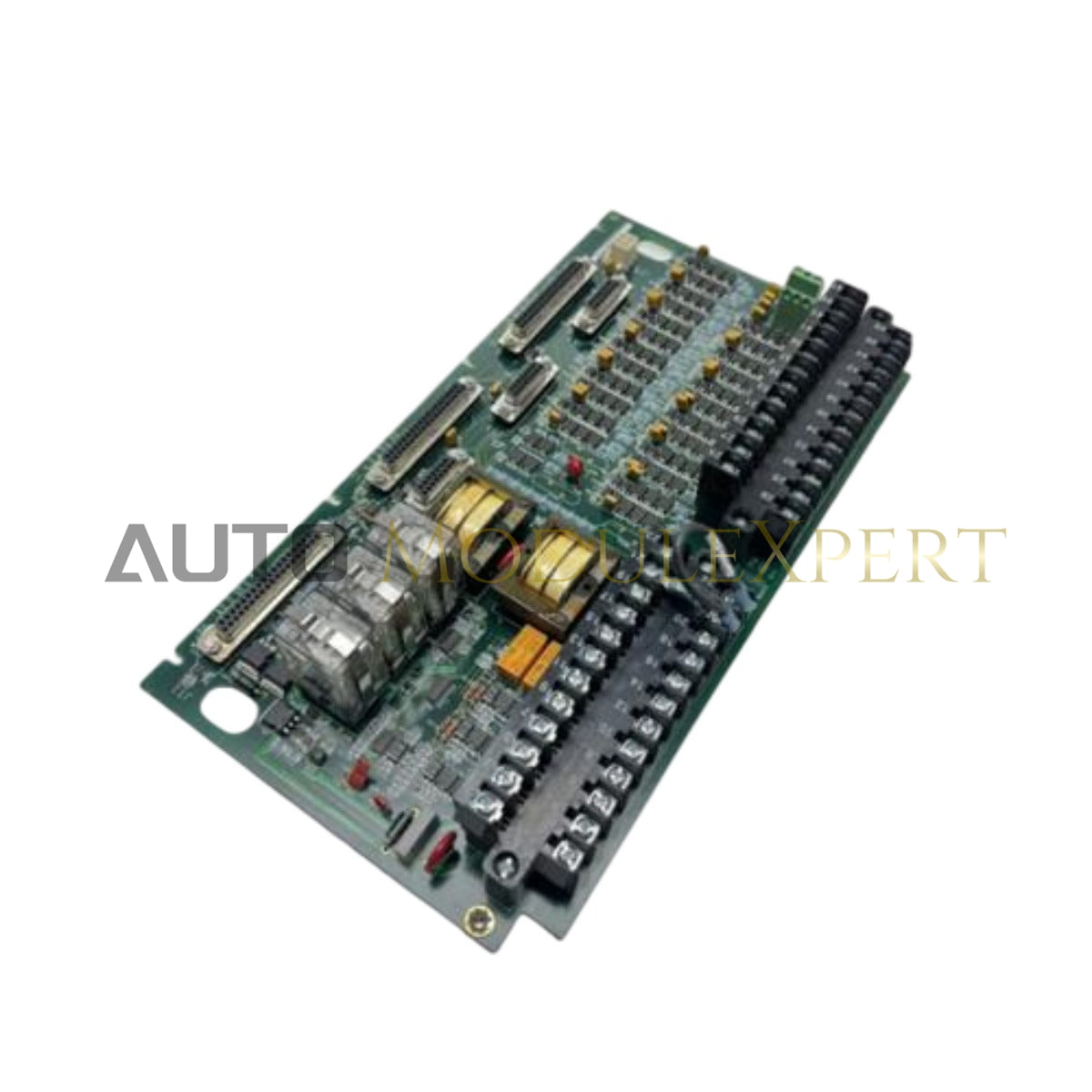

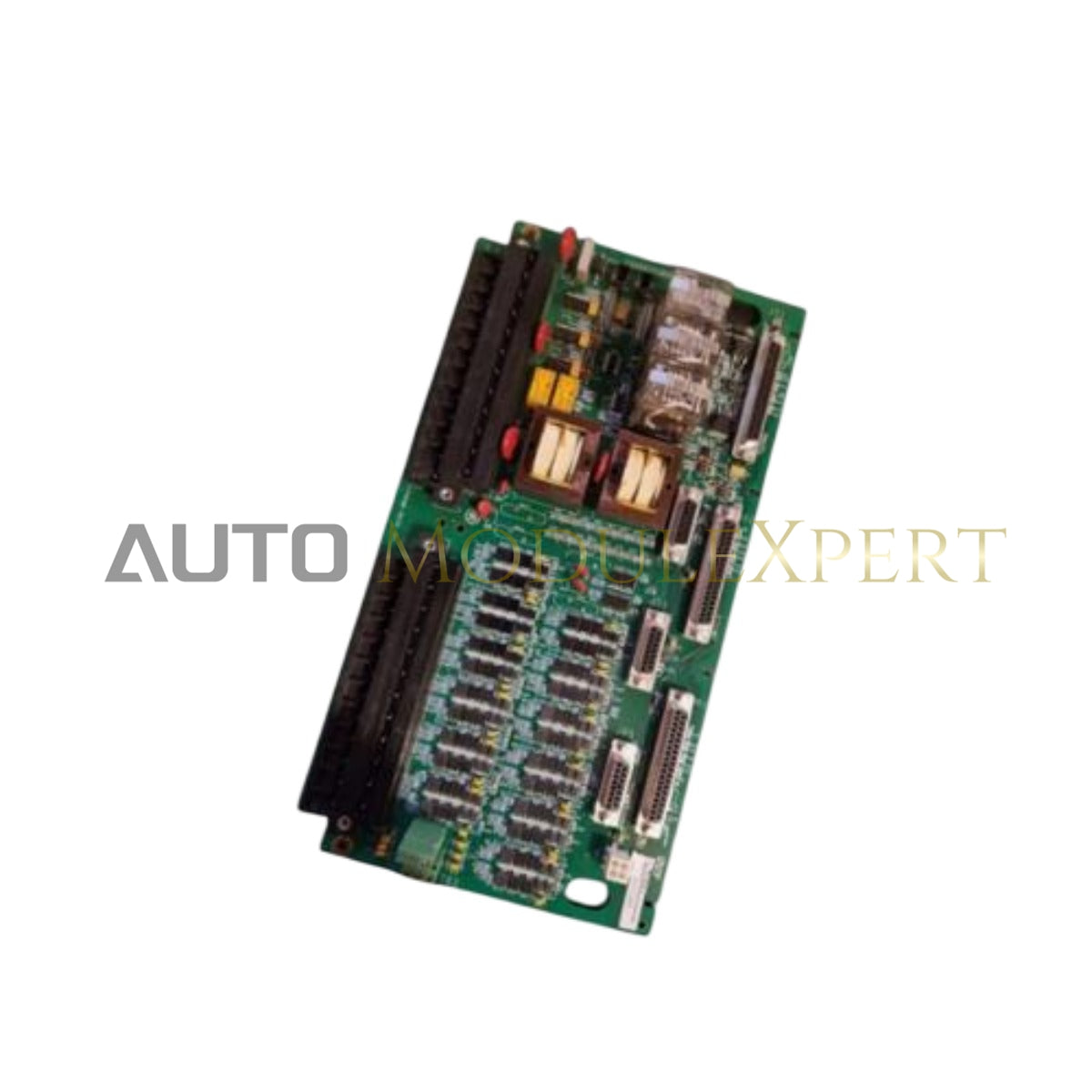

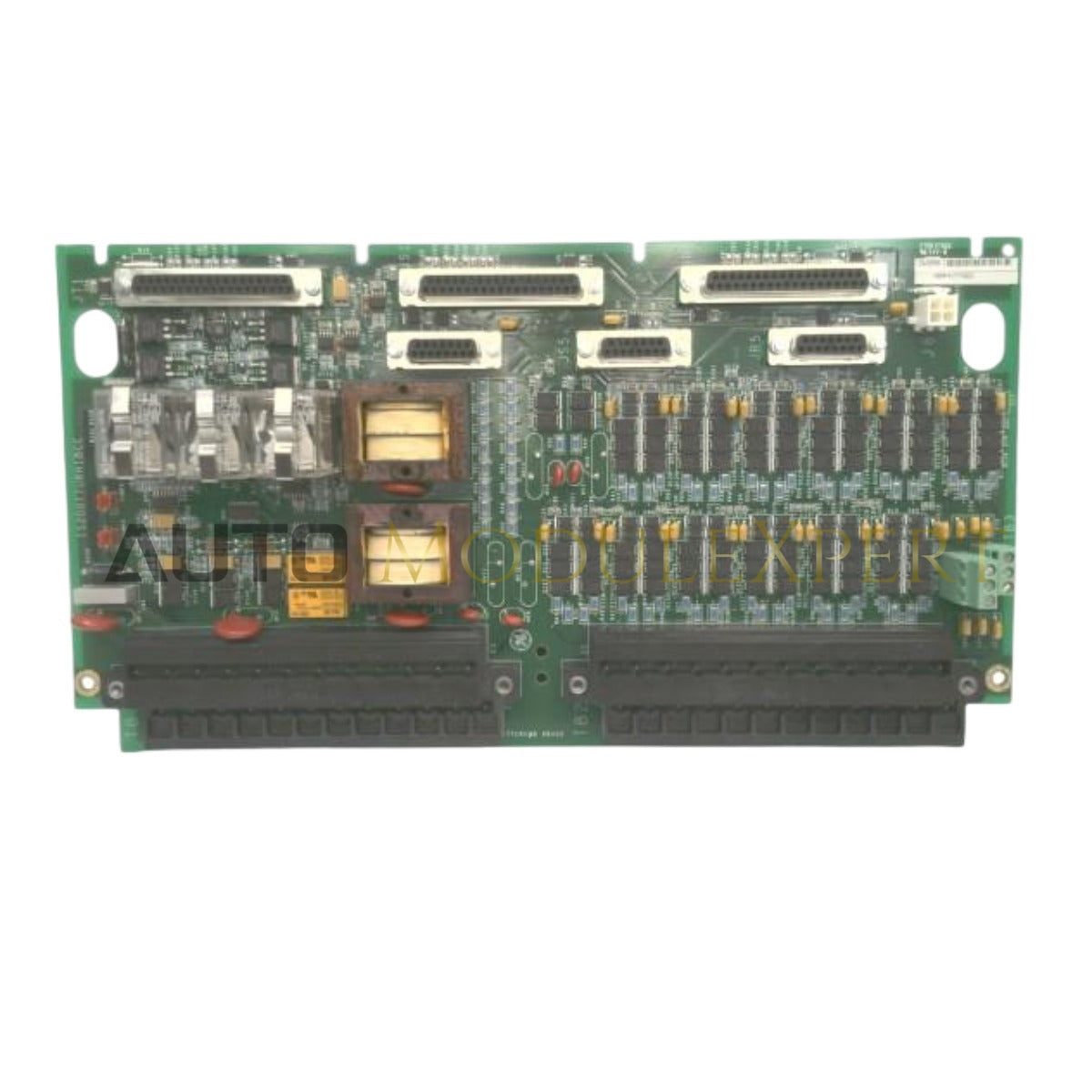

La General Electric IS200TTURH1B, también catalogada como la IS200TTURH1BEC Placa Terminal de Turbina, funciona como un componente de hardware dedicado para la adquisición de señales de velocidad y frecuencia dentro de las plataformas de control de turbinas Mark VI.

Desglose de sufijos y matriz de modelos

• IS200TTURH1B: Identificador base principal de la placa terminal de turbina para entradas de sensores de velocidad.
• IS200TTURH1BEC: Iteración específica del ensamblaje que incorpora un diseño actualizado de la placa de circuito y componentes de acondicionamiento de señal para mejorar la compatibilidad electromagnética en entornos de control de turbinas.

Especificaciones de hardware

Redes determinísticas Profinet / EtherNet/IP

El IS200TTURH1B funciona como una interfaz de precisión para señales de captadores magnéticos (MPU) y otros dispositivos de detección de velocidad. Dirige los datos de frecuencia en bruto al paquete de E/S de Control de Turbina (TTUR), manteniendo la integridad determinística del lazo de velocidad de la turbina. Al proporcionar un puente eléctrico estable, la placa asegura que los datos críticos de rotación se transmitan con alta fidelidad, minimizando la fluctuación de frecuencia que podría afectar negativamente la respuesta del sistema de control ante condiciones de sobrevelocidad o escenarios de rechazo de carga.

Preguntas frecuentes

P: ¿Esta placa terminal requiere una fuente de alimentación separada para su funcionamiento?

R: No. El IS200TTURH1B es un componente pasivo. Recibe el potencial operativo a través del paquete de E/S conectado, que se encarga del acondicionamiento de la señal y la conversión de los datos de frecuencia entrantes.

P: ¿Se puede ajustar la sensibilidad de la entrada de señal en esta placa?

R: No. El acondicionamiento de señal y los ajustes de sensibilidad se configuran mediante la interfaz de software del procesador de control de turbina conectado; la placa terminal sirve estrictamente como punto físico de terminación del cableado de campo.

Guías para la instalación en campo

1. Confirme que la alimentación del rack esté aislada antes de iniciar cualquier trabajo en la placa terminal.
2. Fije la placa a los separadores de montaje del panel para asegurar una conexión mecánica robusta y continuidad a tierra del chasis.
3. Enrute el cableado de campo para los captadores magnéticos hacia los bloques terminales, asegurándose de que los cables de blindaje estén terminados en el perno de tierra designado para suprimir interferencias electromagnéticas.
4. Verifique que la polaridad del cableado coincida con los esquemas de control, ya que una orientación incorrecta puede resultar en desplazamientos de fase o pérdida de detección de la señal de velocidad.
5. Realice una prueba de lazo inyectando una señal de frecuencia conocida en el terminal de campo y verificando que el procesador de control de turbina muestre el valor correcto antes de la puesta en marcha del sistema.
