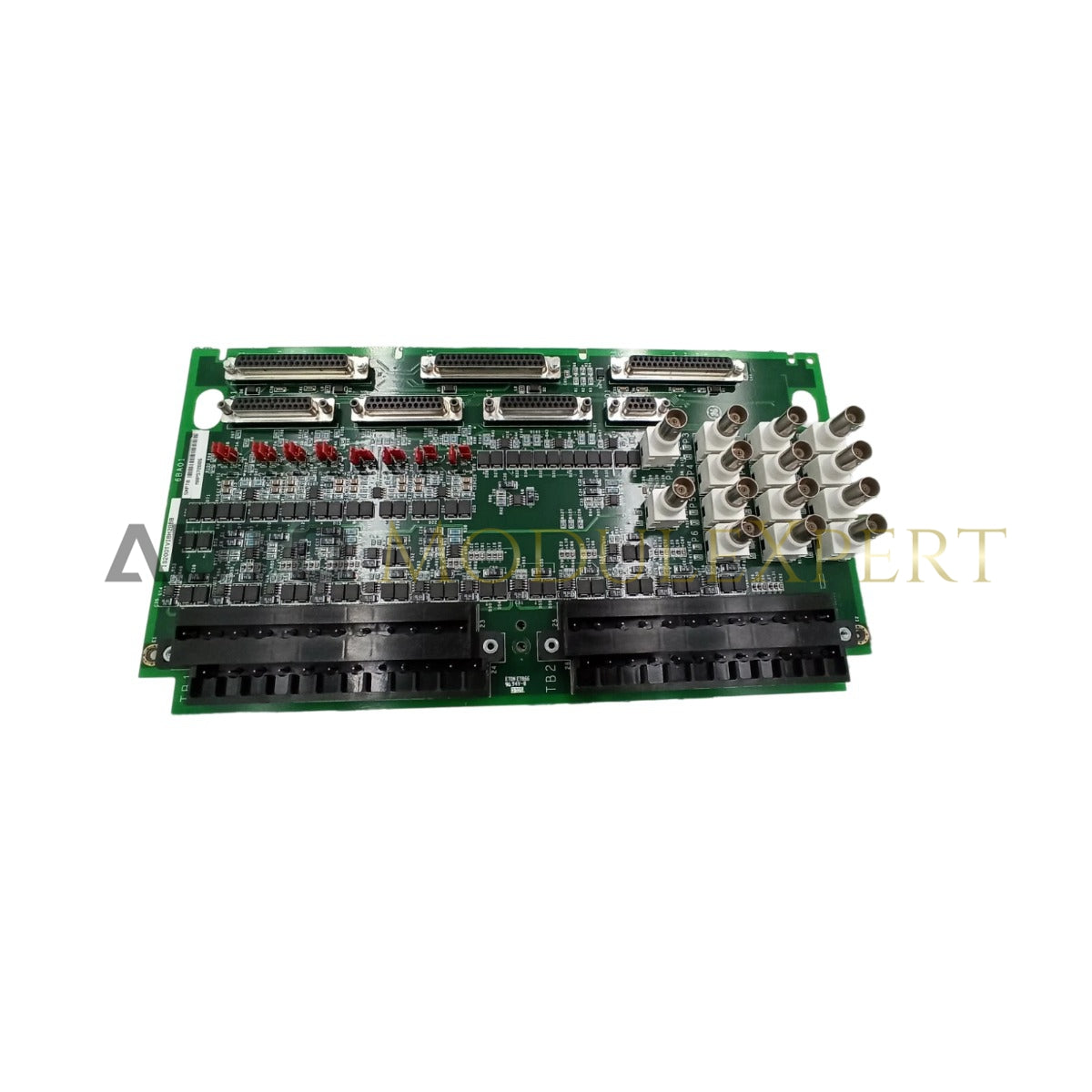

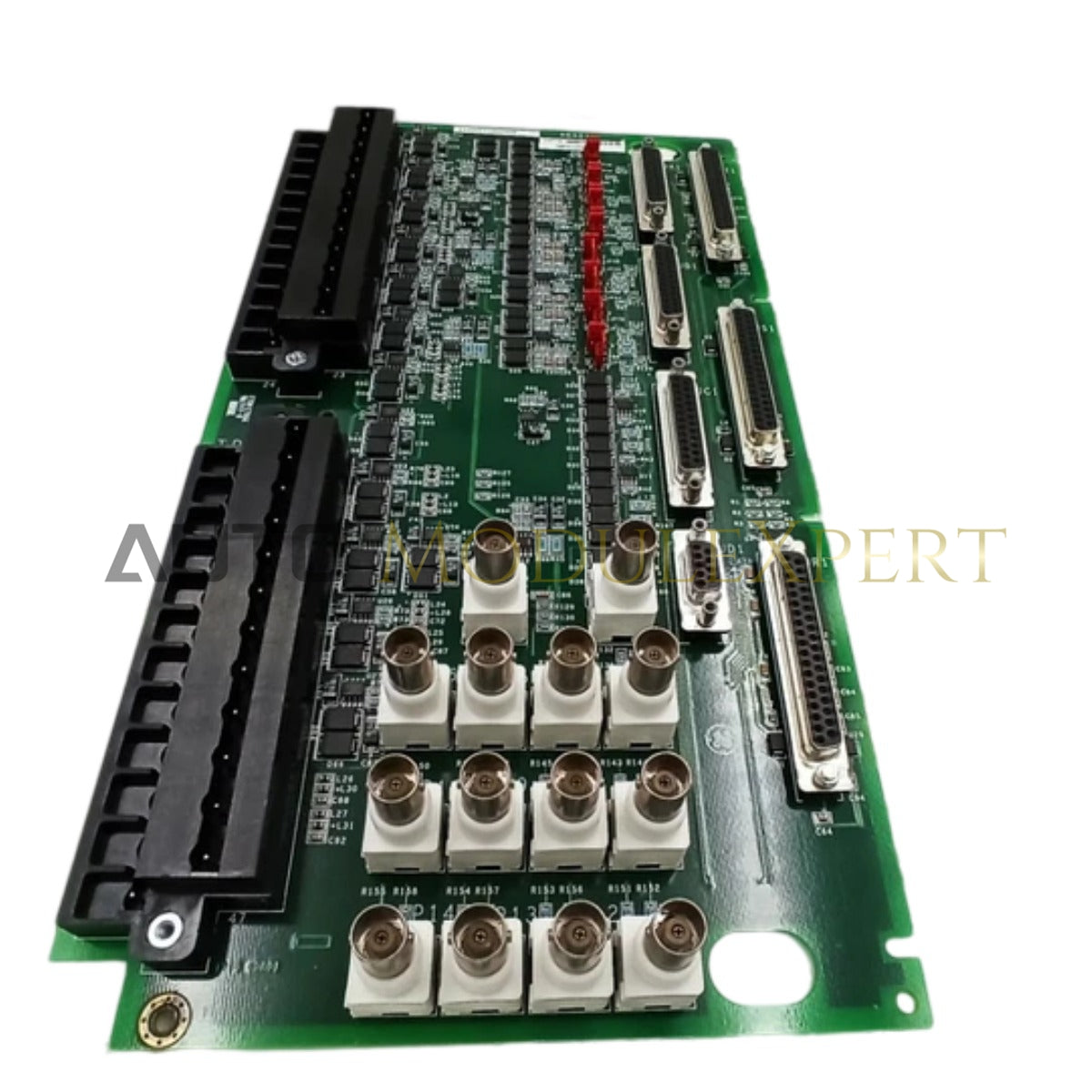

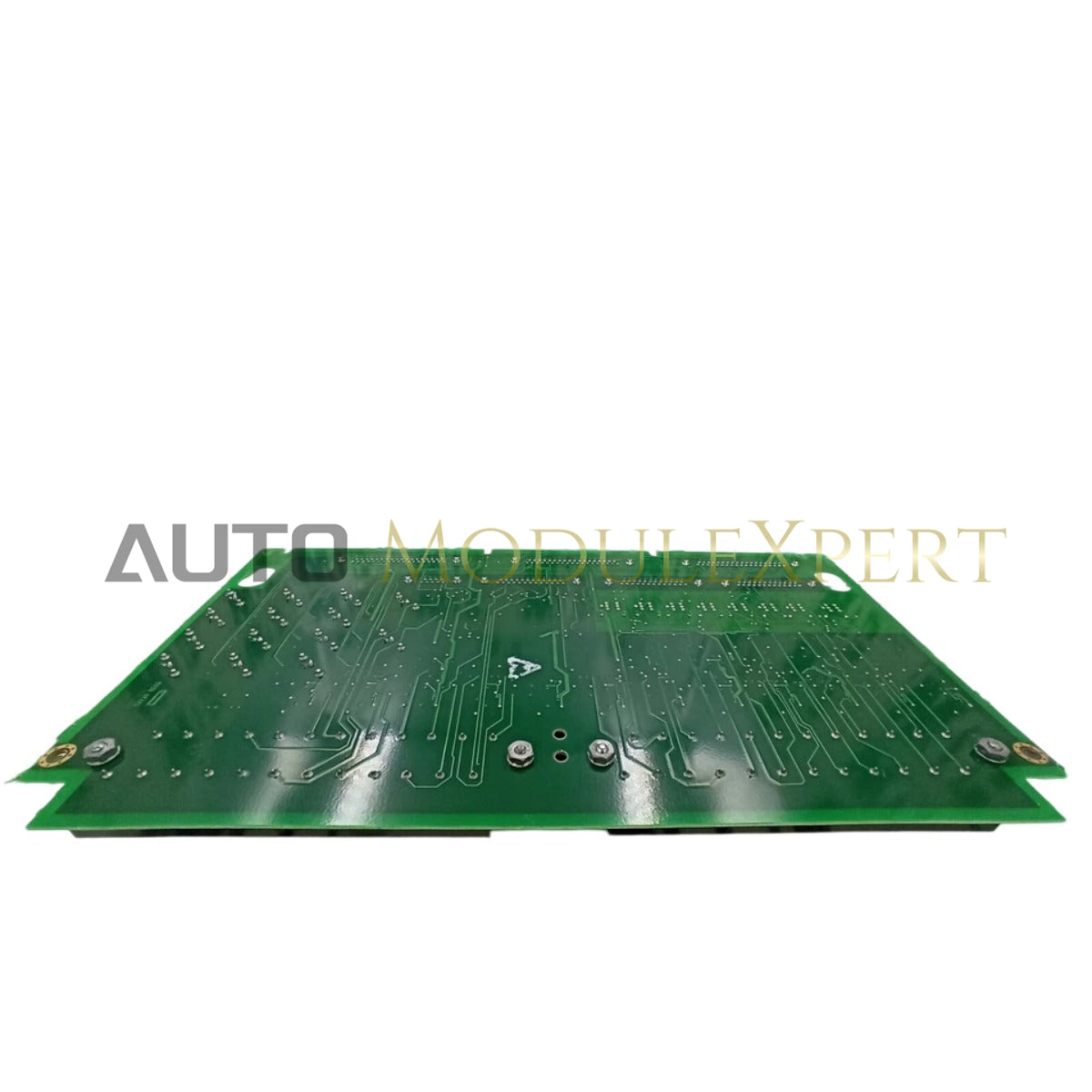

Configurado para el acondicionamiento de señales de alta velocidad e interfaz de sensores de vibración en sistemas de control Mark VIe, el General Electric IS200TVIBH2B (Tarjeta de Terminación de Vibración IS200TVIBH2) proporciona un mapeo terminal físico y eléctrico directo para la instrumentación de maquinaria rotativa.

Especificaciones de Hardware

Dinámica del Rotor y Escalado de Señales

El IS200TVIBH2B funciona como la interfaz principal para procesar los datos crudos del sensor necesarios para el análisis de dinámica del rotor. Esta tarjeta facilita el enrutamiento de señales de transductores, incluyendo soporte para el escalado de sondas de corrientes parásitas, permitiendo que el sistema de monitoreo establezca referencias precisas de voltaje de brecha. Mantener los voltajes de brecha objetivo, típicamente centrados en -10 VDC, es necesario para asegurar la linealidad de la señal y una medición precisa de la amplitud de vibración. La tarjeta está diseñada para proporcionar una robusta supresión de diafonía aislando los canales de entrada en el bloque terminal, lo que previene que interferencias electromagnéticas se manifiesten como armónicos artificiales de vibración en el software de monitoreo.

Preguntas Frecuentes

P: ¿Requiere el IS200TVIBH2B prácticas específicas de puesta a tierra para sensores de vibración?

R: Sí. Para mantener la integridad de la señal, las mallas de los cables deben conectarse a los puntos designados de tierra de malla en la tarjeta. Asegúrese de que la impedancia total del lazo no exceda el umbral especificado para el módulo de monitoreo conectado.

P: ¿Es esta tarjeta compatible con diferentes configuraciones de alimentación para sondas de proximidad?

R: La tarjeta funciona como un punto de terminación; enruta la alimentación de -24 VDC proporcionada por el módulo I/O del rack hacia las sondas. Verifique que el voltaje de alimentación en la punta de la sonda se mantenga dentro del rango operativo después de considerar la caída de voltaje en el cable.

Guías para la Instalación en Campo

• Verifique que la tarjeta terminal esté firmemente asentada en el gabinete y que todos los tornillos de montaje estén apretados para evitar aflojamiento por vibración.
• Asegúrese de que todo el cableado de campo esté etiquetado según el diagrama de lazo antes de insertarlo en los terminales de tornillo.
• Mantenga una segregación adecuada entre el cableado de campo de alto voltaje y los cables de señal de vibración de bajo voltaje para prevenir acoplamientos inductivos.
• Utilice cableado trenzado y apantallado para todas las entradas de sensores y conecte la malla al punto de tierra de la tarjeta terminal solo en el extremo de la fuente de señal o según lo especificado en la documentación del diseño del sistema para evitar bucles de tierra.
• Realice una prueba de continuidad eléctrica punto a punto después de la instalación para asegurar que no existan cortocircuitos entre las líneas de señal y el chasis del gabinete.
