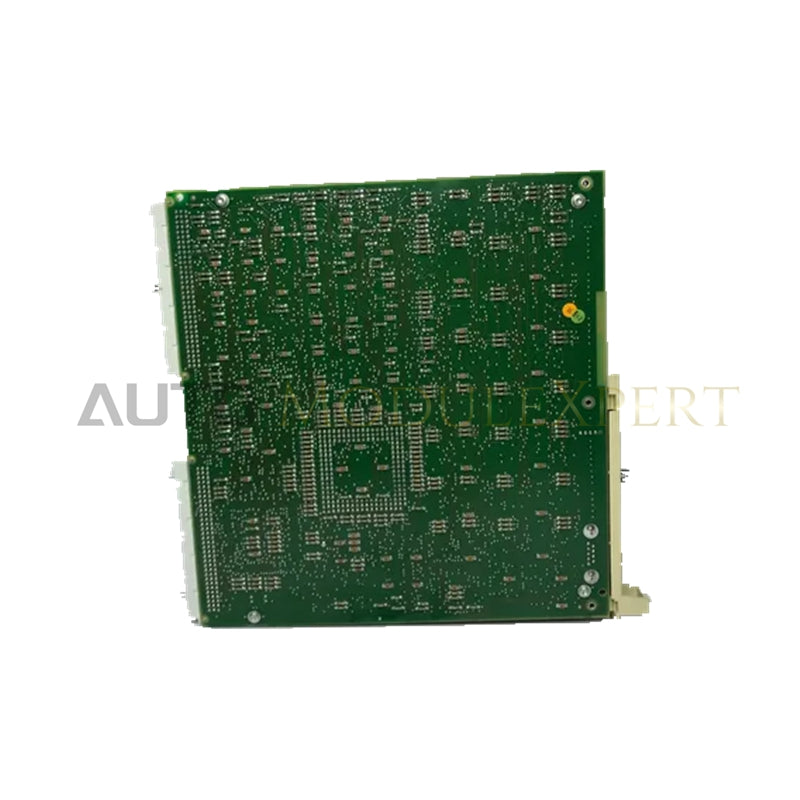

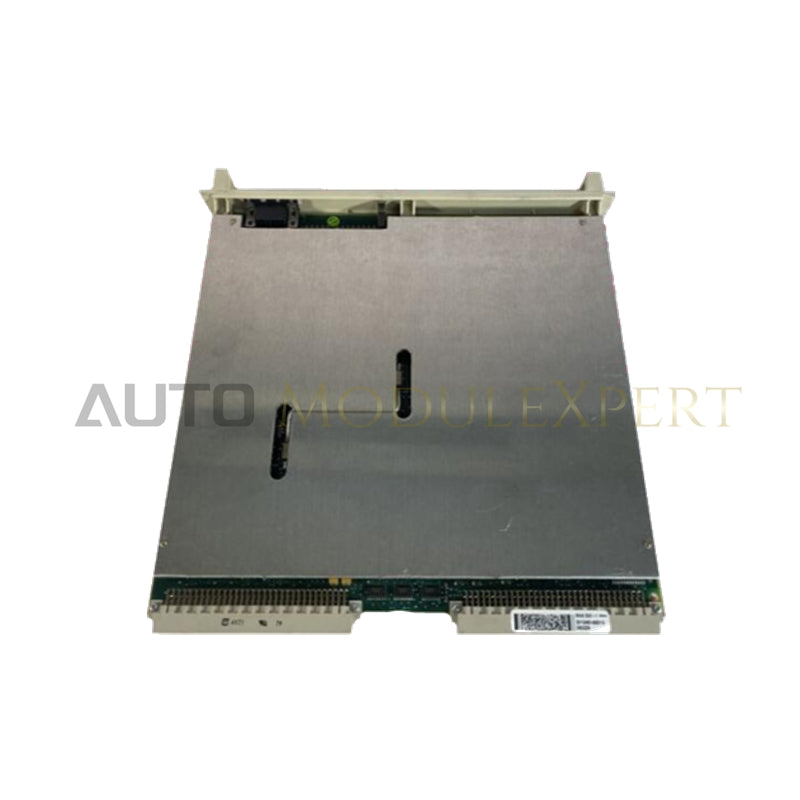

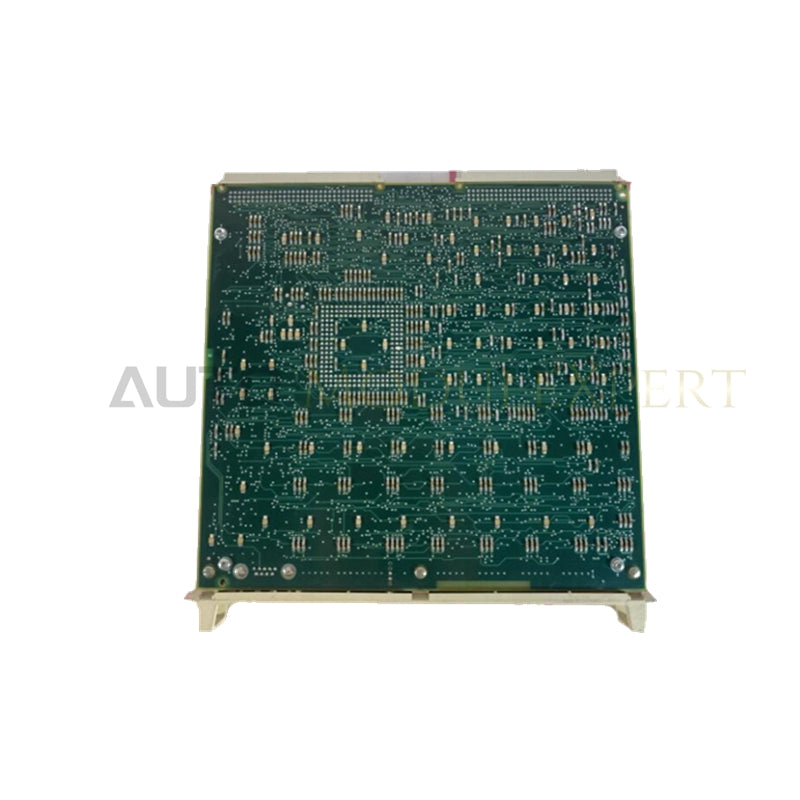

Placa de CPU principal ABB DSQC325 3HAB2241-1

La ABB 3HAB2241-1, también catalogada como placa de CPU principal DSQC325, funciona como un componente de hardware dedicado a ejecutar tareas de procesamiento central y coordinar el sistema dentro de las plataformas de controladores de robots industriales S4C.

Desglose de sufijos y matriz de modelos

Especificaciones del hardware

Comunicación del bus posterior y redes deterministas

La unidad de procesamiento se conecta directamente con la arquitectura de velocidad de comunicación del bus posterior del controlador, lo que garantiza un intercambio de datos determinista entre los módulos internos de E/S y los accionamientos periféricos. Además, la compatibilidad con la memoria flash del firmware interno y la gestión de direcciones del bus mantienen sincronizada la ejecución del control de movimiento sin latencia de comandos en los bucles robóticos multieje.

Preguntas frecuentes

P: ¿Qué fuente de alimentación suministra la tensión operativa a la placa de CPU principal DSQC325? R: La placa recibe la tensión operativa regulada directamente de las barras de distribución de la fuente de alimentación interna del panel posterior del bastidor del controlador ABB.

P: ¿Este módulo de procesamiento central admite el intercambio en caliente dentro de un armario de control de robot activo? R: El intercambio en caliente está restringido; los técnicos deben apagar completamente el armario del controlador antes de extraer o insertar el módulo para evitar la corrupción del bus posterior y la pérdida de memoria.

Directrices de instalación en campo

Asegúrese de que el interruptor principal de alimentación del armario del controlador ABB esté bloqueado y se haya verificado que está desenergizado antes de manipular los conjuntos internos. Alinee con precisión los bordes de la placa de circuito impreso con las guías de la ranura de tarjeta designada dentro del chasis del controlador y aplique una presión firme y uniforme hasta que el conector multipin posterior quede completamente asentado en el receptáculo del panel posterior. Apriete firmemente todos los tornillos de retención mecánica para mantener una conexión a tierra continua del chasis y la estabilidad estructural. Por último, inspeccione todos los cables planos internos y los mazos de cables de comunicación para comprobar que estén bien asegurados antes de restablecer la alimentación del sistema.
