Description

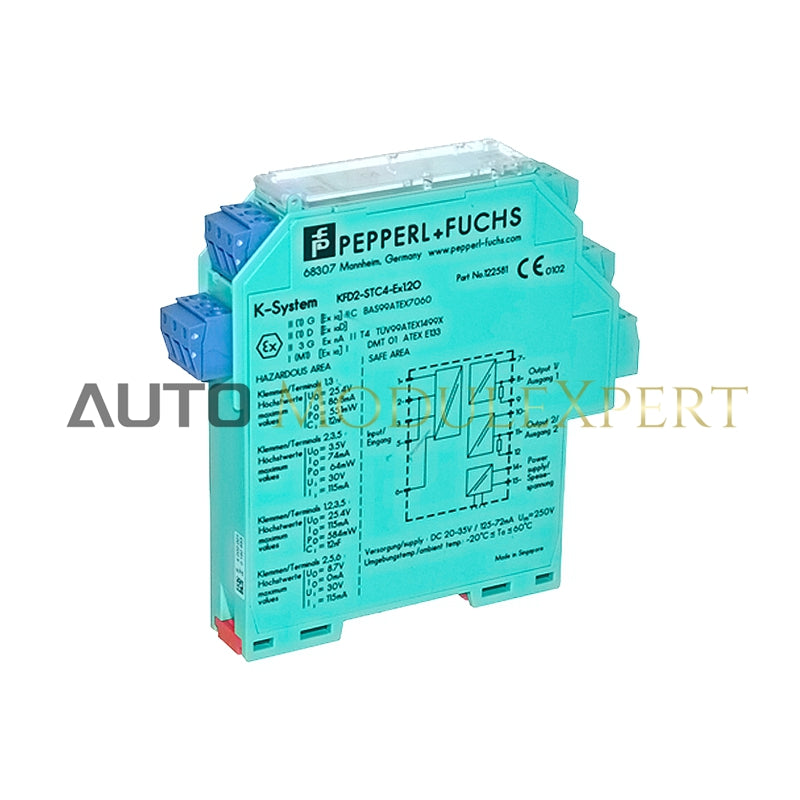

KFD2-STC4-Ex1.2O is a Pepperl+Fuchs SMART transmitter power supply for analog signals with 0/4–20 mA input and output.
Input Details
-
Connection Side: Field side
-
Terminals: 1+, 2−, 3 or 5−, 6+
-
Signal Range: 0/4 to 20 mA
-
Open Circuit Voltage / Short-Circuit Current (1+, 3−): 22.7 V / 38 mA
-
Voltage Drop (5, 6): ≤ 2.4 V at 20 mA
-
Input Resistance:
-
Terminals 2−, 3: max. 76 Ω
-
Terminals 1+, 3: max. 500 Ω (with 250 Ω load)
-
Available Voltage (1+, 3): ≥ 16 V at 20 mA
Output Details
-
Connection Side: Control side
-
Terminals: 7−, 8+, 9; 10−, 11+, 12
-
Load Range: 0 to 550 Ω at 20 mA
-
Output Signal: 0/4 to 20 mA (overload > 25 mA)
-
Maximum Ripple: 50 µA rms
Performance
-
Accuracy at 20 °C: ≤ 10 µA (includes calibration, linearity, hysteresis, and supply variations)
-
Temperature Influence: 0.25 µA/K
-
Frequency Response:
-
Field to Control: 0 to 7.5 kHz (−3 dB at 0.5 Vpp)
-
Control to Field: 0.3 to 7.5 kHz (−3 dB at 0.5 Vpp)
-
Settling Time: 200 µs
-
Rise and Fall Time: 20 µs
Isolation
-
Output to Power Supply: Functional insulation, rated 50 V AC
-
Output to Output: Functional insulation, rated 50 V AC
