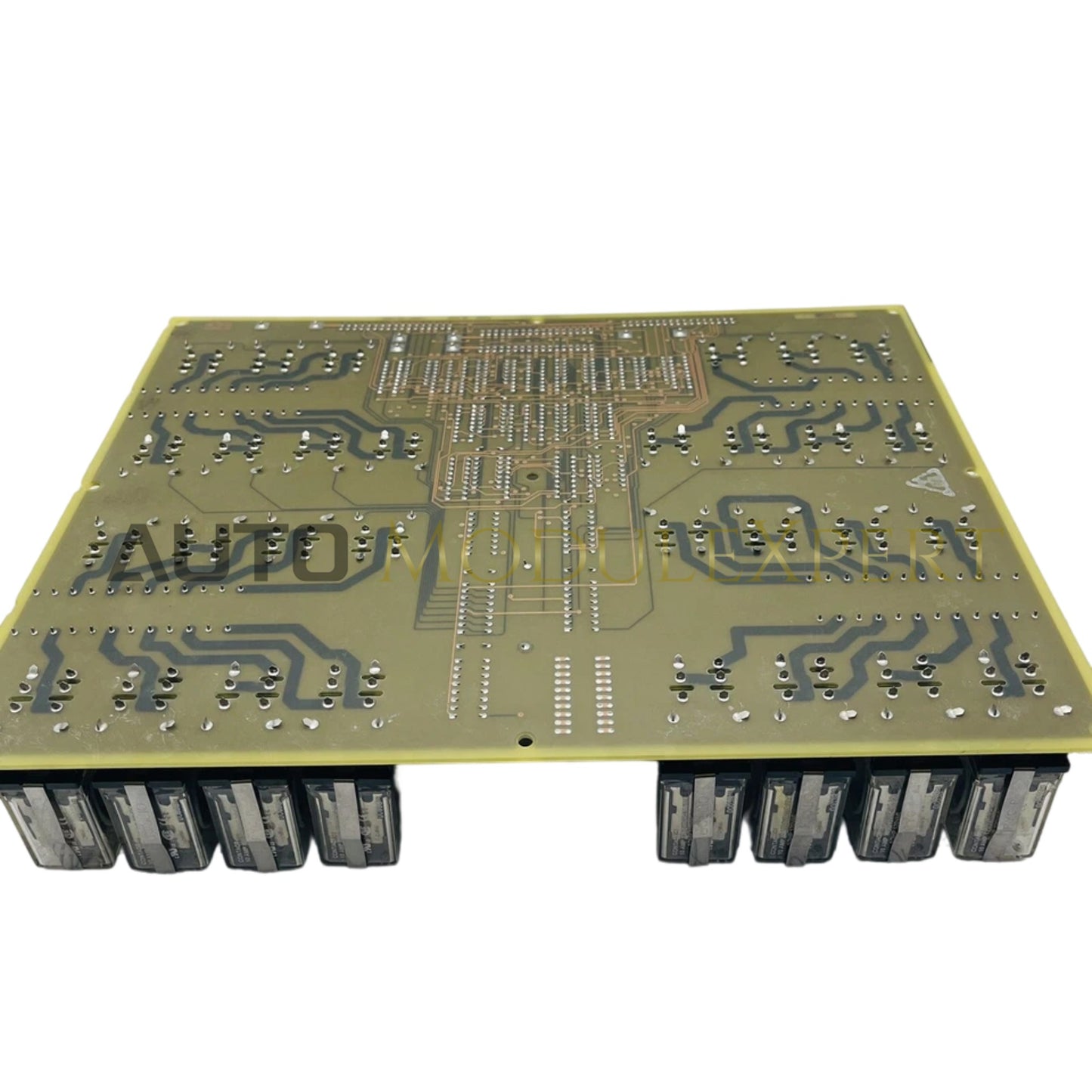

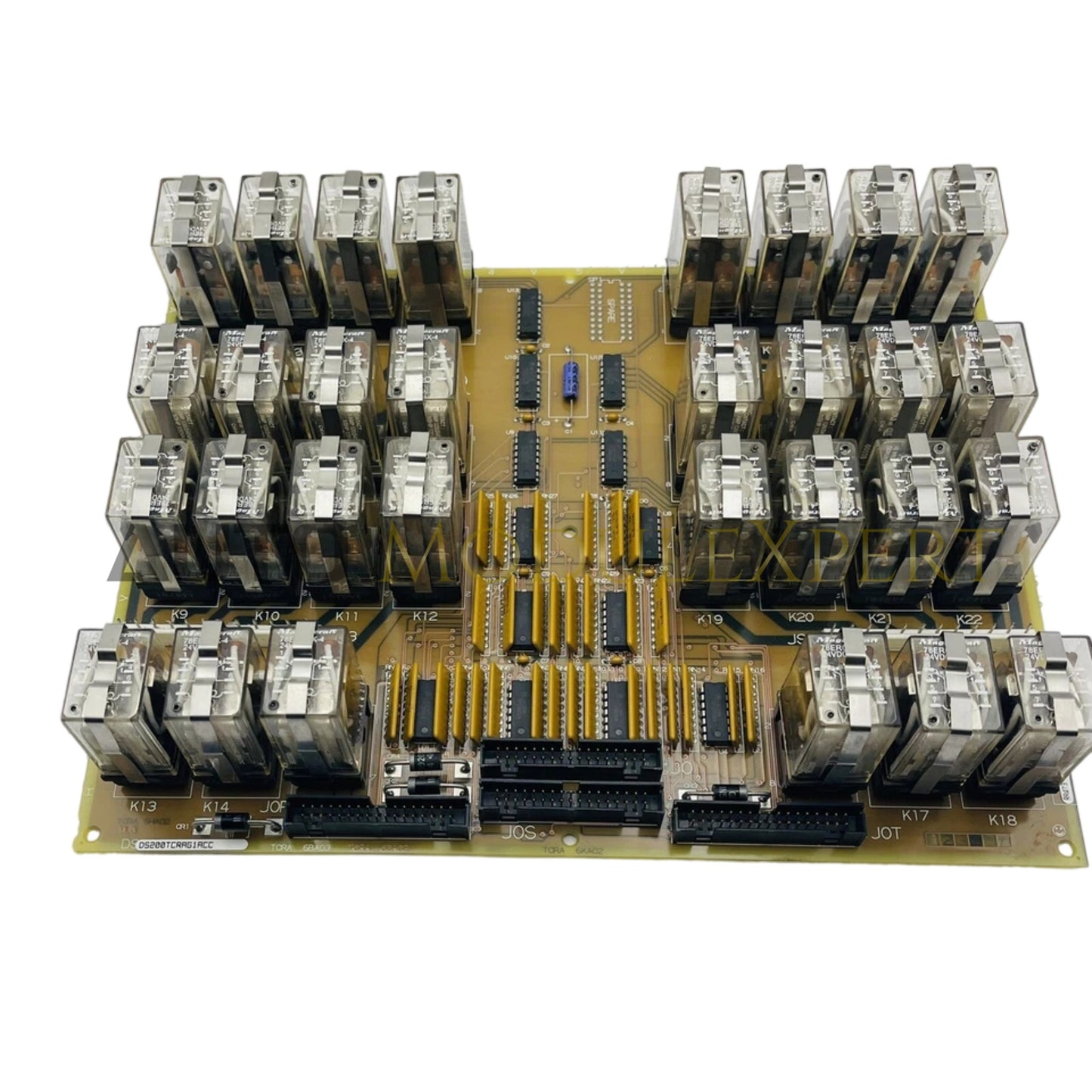

Configurado para la ejecución de señales discretas en plataformas del sistema de control Mark V LM, la GE DS200TCRAG1A (Tarjeta de Salida de Relé DS200TCRAG1A) proporciona ejecución física/eléctrica directa. Este componente de hardware sirve como una interfaz principal de conmutación, utilizada para ejecutar comandos basados en lógica a través de redes de control de turbinas y generación de energía. La tarjeta traduce señales de control de bajo voltaje en estados de contacto de relé de mayor capacidad para accionar equipos auxiliares del lado de campo, asegurando cambios de estado deterministas para procesos operativos críticos.

Especificaciones de Hardware

Escalado de Control Industrial y Densidad de E/S

El DS200TCRAG1A facilita un escalado preciso de la densidad de E/S dentro de la arquitectura del gabinete Mark V LM. Al optimizar la velocidad de comunicación del bus del backplane, la tarjeta asegura que los comandos de conmutación del relé se ejecuten con una latencia mínima. La compatibilidad con firmware flash está alineada con los requisitos estándar de la serie de control Mark V LM, garantizando que los estados del relé estén sincronizados con la lógica del procesador central sin causar conflictos en el bus ni errores de temporización de señales.

Preguntas Frecuentes

P: ¿Los salidas de relé en el DS200TCRAG1A permiten intercambio en caliente durante la operación de la turbina?

R: No. Las tarjetas de relé deben ser reemplazadas con la alimentación de control desconectada y los dispositivos del lado de campo aislados de forma segura para evitar la activación no intencionada de equipos auxiliares durante el procedimiento de reemplazo.

P: ¿Cómo se debe manejar la carga inductiva cuando está conectada a estas salidas de relé?

R: Se deben utilizar diodos de supresión externos o snubbers RC para todas las cargas inductivas para prevenir el picado de contactos y el arco excesivo durante los ciclos de apertura/cierre del relé.

Guías para la Instalación en Campo

1. Verifique que toda la alimentación de control y las fuentes de excitación del lado de campo estén bloqueadas conforme a los procedimientos estándar de seguridad del sitio.
2. Inspeccione los conectores de borde de la PCB para detectar oxidación o residuos; use un limpiador electrónico sin residuos si es necesario.
3. Deslice el módulo en la ranura designada del chasis Mark V LM. Aplique presión firme para asegurar que los pines se asienten completamente en el conector del backplane.
4. Asegure la tarjeta utilizando el hardware de montaje proporcionado para garantizar estabilidad frente a las vibraciones del gabinete.
5. Conecte el cableado de campo a los bloques terminales correspondientes, asegurándose de que todos los cables tengan alivio de tensión para evitar tensión en la conexión tarjeta-chasis.
6. Confirme que las clasificaciones de contacto del relé no sean superadas por la corriente de los dispositivos de campo para asegurar la fiabilidad a largo plazo del hardware.
