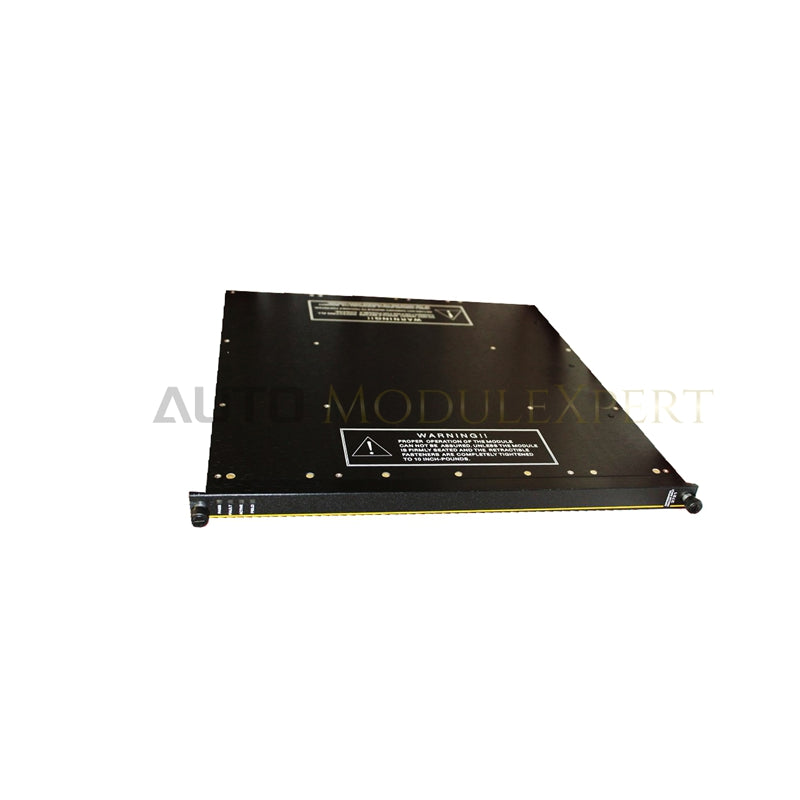

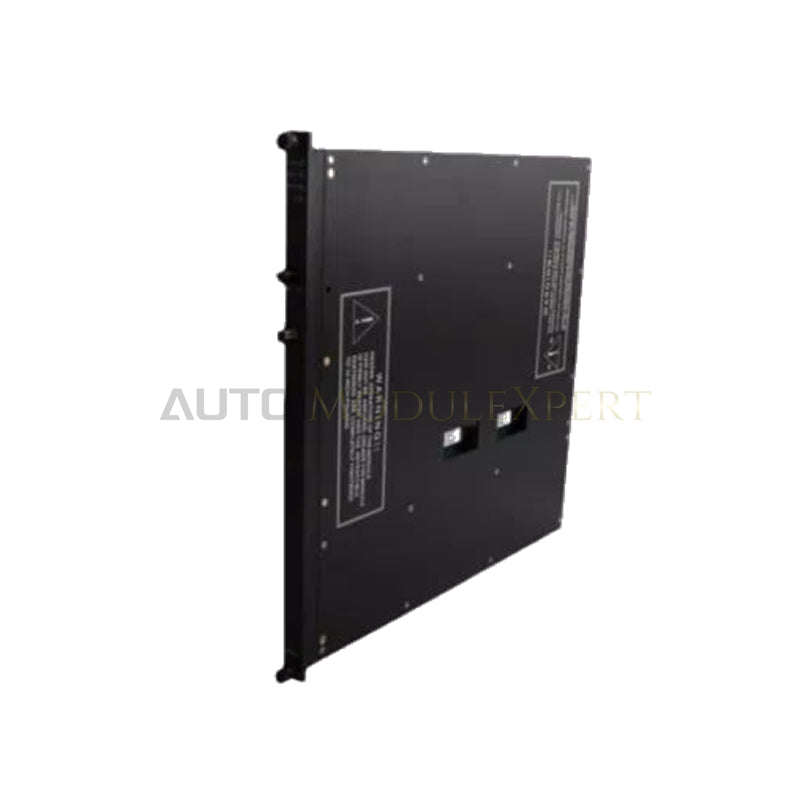

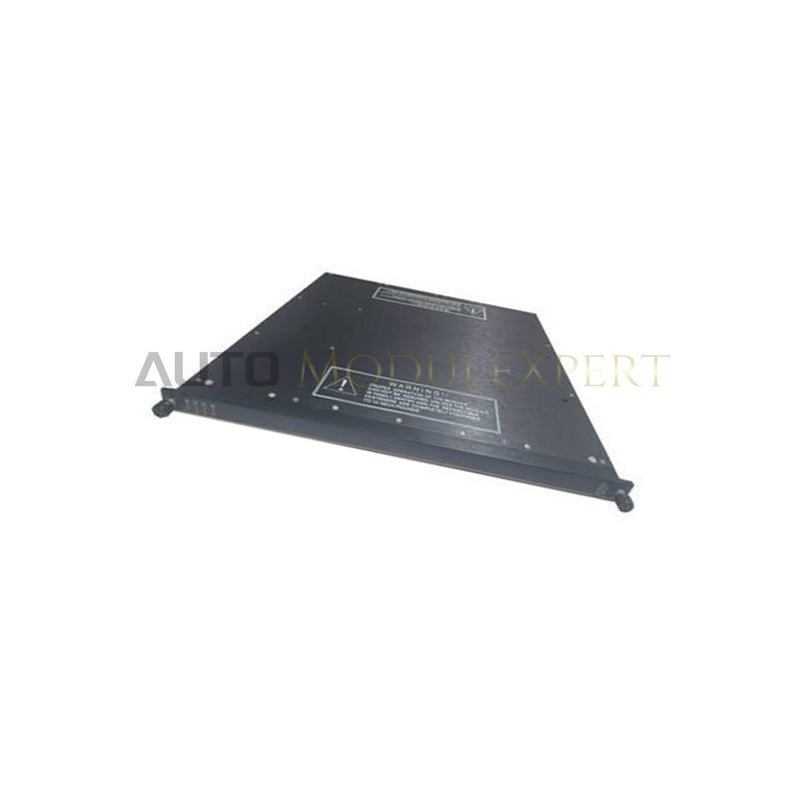

Módulo de entrada analógica Triconex 4210

El Triconex 4210, también catalogado como módulo de entrada analógica 4210, funciona como un componente de hardware dedicado a convertir las señales de los sensores de campo en valores digitales de proceso dentro de las redes de chasis del sistema de seguridad Tricon. La unidad acondiciona los lazos analógicos entrantes para entregar datos de entrada estructurados directamente a través del bus posterior a las unidades de procesamiento principales.

Especificaciones del hardware

Certificación SIL3 y arquitectura de redundancia modular triple (TMR)

Diseñado para funciones instrumentadas de seguridad (SIF) de alta integridad, el módulo 4210 se integra directamente en configuraciones de chasis certificadas conforme a SIL3 mediante una arquitectura de redundancia modular triple (TMR) 2oo3. Las barreras internas de aislamiento galvánico separan los lazos del cableado de campo de la lógica interna del bus posterior del sistema, lo que evita que los transitorios de alta tensión o las fallas a tierra se propaguen por los canales de control. El módulo procesa las entradas de campo mediante rutas de señal triplicadas, lo que permite una ejecución continua en estado a prueba de fallos y admite el intercambio en caliente durante condiciones de funcionamiento con el sistema energizado, sin interrumpir los procesos activos del sistema.

Preguntas frecuentes

P: ¿El módulo 4210 admite el reemplazo en caliente durante la ejecución activa del sistema?

R: Sí. El módulo admite la instalación mediante intercambio en caliente directamente en una ranura activa del chasis. El sistema mantiene el procesamiento redundante y el aislamiento en canales paralelos mientras se sustituye la tarjeta, evitando la interrupción del funcionamiento.

P: ¿Cómo protege el aislamiento interno la lógica del bus posterior frente a las sobretensiones de los lazos de campo?

R: Las barreras de aislamiento galvánico desacoplan físicamente los circuitos de entrada analógica de 4-20 mA del lado de campo del bus digital posterior. Esto evita que los picos de tensión externos o los bucles de tierra lleguen a los módulos principales del procesador.

Directrices para la instalación en campo

Deslice verticalmente el módulo 4210 en la ranura asignada del bus posterior del chasis Tricon hasta que los conectores traseros encajen por completo. Apriete los tornillos de retención superior e inferior con un par de 0,5 Nm para fijar el conjunto en su posición y establecer una conexión continua a tierra con el armario. Tienda todo el cableado de campo de 4-20 mA por canaletas exclusivas de baja tensión, manteniendo una distancia mínima de 30 cm respecto de las líneas de CA de alta tensión para evitar el ruido inductivo. Conecte el blindaje del cable a un único punto de puesta a tierra en la barra de tierra del armario para eliminar las corrientes circulantes de tierra.
