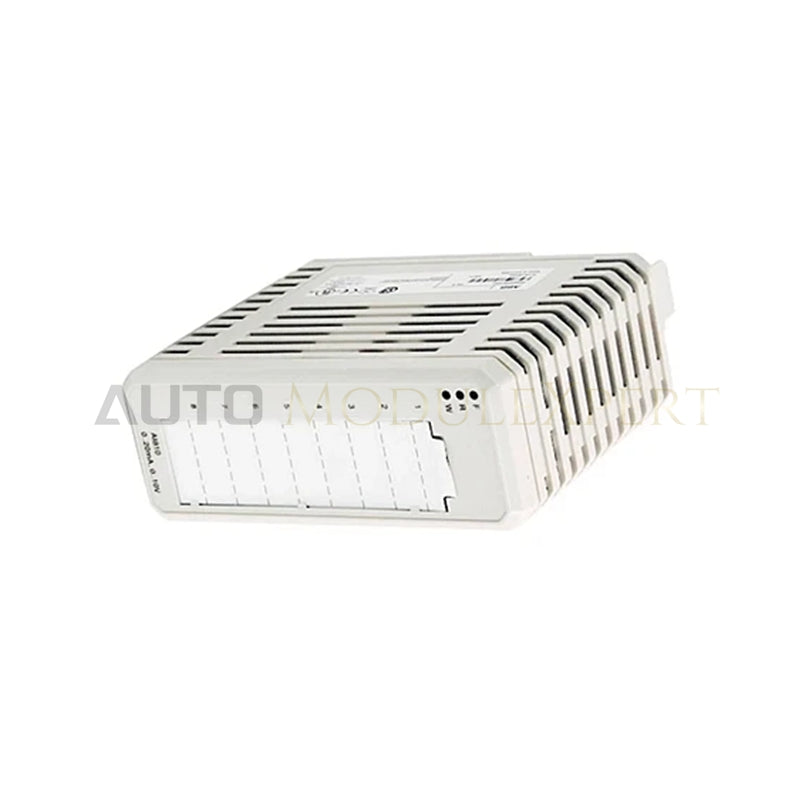

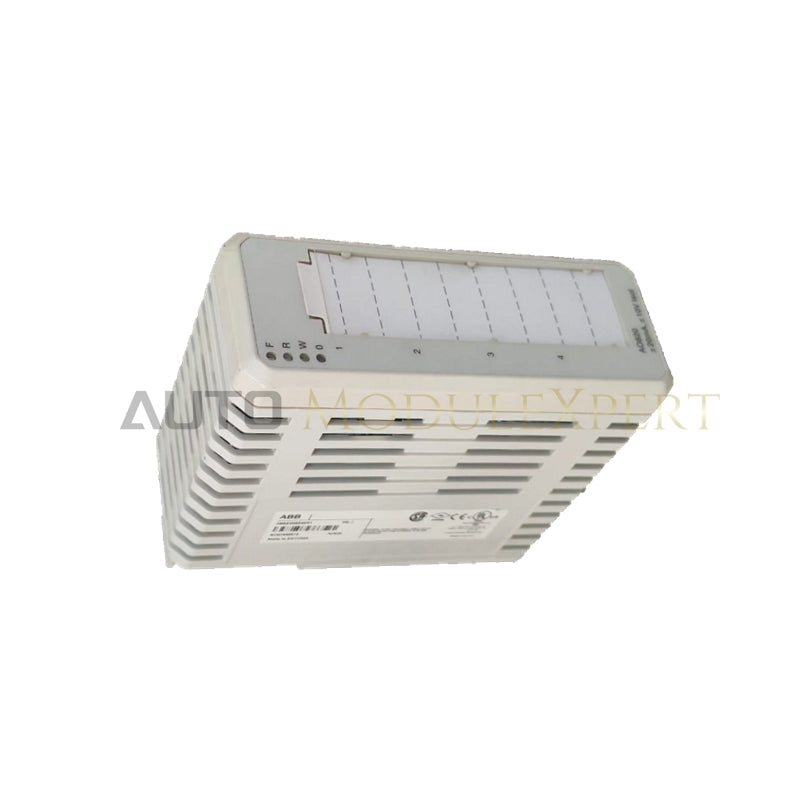

ABB AO810V2 S800 I/O analoogväljundimoodul

ABB AO810V2, mida kataloogides nimetatakse ka AO810 analoogväljundimooduliks (artiklinumber 3BSE038415R1), toimib spetsiaalse riistvarakomponendina digitaalsete juhtkäskude teisendamiseks 0-20 mA või 4-20 mA unipolaarseteks voolusignaalideks ABB System 800xA ja S800 I/O platvormidel. Kaheksa mitteredundantset unipolaarset kanalit võimaldavad seadmel edastada kiiresti teisendatud signaale positsioneeridele, juhtventiilidele ja väliajamitele. Sisseehitatud seireahelad kontrollivad pidevalt välise protsessitoite tasemeid ja kanalite väljundvoolusid ning edastavad katkestusahela tingimused ja riistvararikked otse ModuleBusi kaudu.

Riistvara spetsifikatsioonid

Deterministlik ModuleBusi täitmine ja signaali terviklikkus

AO810V2 edastab digitaalandmeid tagaplaadi siini kaudu, kasutades optimeeritud tagaplaadisiini sidekiirust ning saavutades väljundi värskendussageduse alla 2 ms ja kiire 0.35 ms signaali tõusuaja. Püsivara välkmälu ühilduvus tagab sünkroonse töö klastri kontrolleriga, samal ajal kui rühmapõhine galvaaniline isolatsioon lahutab väliahelate maanduskontuurid sisemistest loogikakomponentidest. Kõrge 14-bitine muunduri eraldusvõime võimaldab analoogahelaid täpselt juhtida, tekitamata kanalitevahelisi mürainterferentse.

Korduma kippuvad küsimused

K: Mis käivitab aktiivsel AO810V2 kanalil katkestusahela hoiatuse?

V: Kanalirikke katkestusahela hoiatus käivitub, kui protsessitoite pinge langeb alla lubatud piiride või kui ahela vool jääb sihtväärtusest väiksemaks ajal, mil väljundi nõutav väärtus ületab 1 mA.

K: Kas AO810V2 moodulit saab süsteemi töötamise ajal kuumvahetada?

V: Jah. AO810V2 toetab aktiivsel ModuleBusi alusplaadil kuumvahetust, võimaldades moodulit vahetada ilma kontrolleri siini või naabruses asuvate I/O-moodulite väljalülitamiseta.

K: Mis on AO810V2 ja AO815 mooduli peamine tööalane erinevus?

V: Mõlemad pakuvad 8 unipolaarset analoogväljundkanalit, kuid AO815 sisaldab punkt-punkti HART-läbipääsuga sidet, samas kui AO810V2 toimib puhtalt standardse analoogväljundkaardina ilma HART-võimalusteta.

Paigaldusjuhised välitingimustesse

Paigaldage S800 klemmialus standardsele 35 mm DIN-liistule, veendudes, et integreeritud maandusvedru loob metallist DIN-liistu raamiga kindla värvimata kontakti. Joondage AO810V2 tagaplaadi kontaktid alusplaadi pesaga ja rakendage ühtlast survet, kuni külgmised lukustusklambrid on täielikult lukustunud.

Ühendage väliseadmed keerdpaarina varjestatud vaskkaablitega, et vähendada signaali tundlikkust välisele elektromagnetilisele häirele. Ühendage kaabli punutud varjestus väikese impedantsiga maandusklambrite kaudu peamise paneeli maandussiiniga. Ühendage puhas väline +24 VDC protsessitoide, tagades, et ahela koormustakistused jäävad määratud vahemikku (standardse L1+ toite korral kuni 500 Ohm). Jätke mooduli korpuse kohale ja alla vähemalt 50 mm vertikaalset õhuvooluruumi loomuliku konvektsioonjahutuse tagamiseks ümbritseva õhu temperatuuril kuni +55 deg C.
