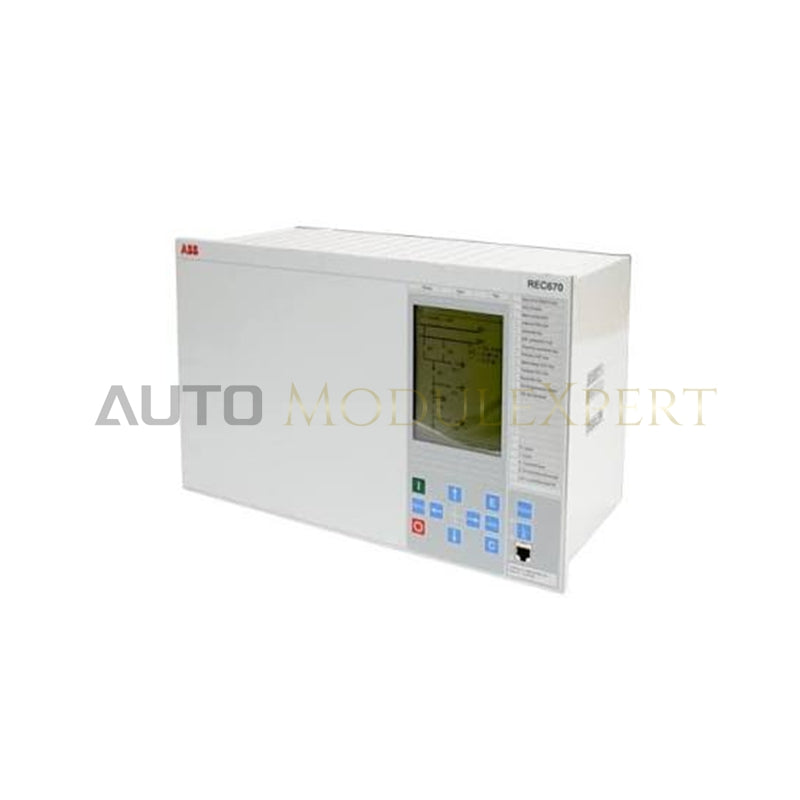

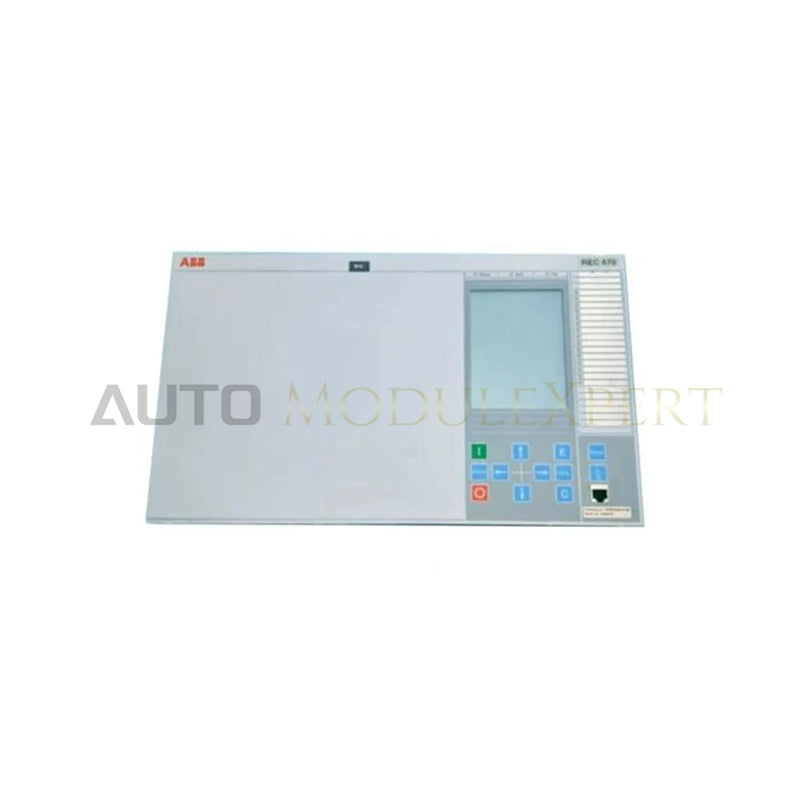

ABB REC670 1MRK004814-AC Relion 670 lahtrikontrolleri IED
ABB REC670 1MRK004814-AC, mis on kataloogis märgitud ka kui REC670 lahtrikontrolleri intelligentne elektroonikaseade (IED), toimib spetsiaalse riistvarakomponendina alajaama lahtri juhtimiseks, blokeeringuloogika täitmiseks ja jaotusseadmete jälgimiseks Relion 670 automaatikavõrkudes.
Riistvara spetsifikatsioonid
| Parameeter | Spetsifikatsioon |
|---|---|
| Mudel | REC670 |
| Kaubamärk | ABB |
| Päritolu | Rootsi |
| Kaal | Standardne rack-paigaldus / sõltub konfiguratsioonist |
| Mõõtmed | Standardne 19-tollise rack-paigalduse korpus |
| Töötemperatuur | -10 kraadi C kuni +55 kraadi C |
| Energiatarve | Sõltub abitoiteallikast (kontrollige seadme andmesilti) |
| Tellimiskood | 1MRK004814-AC |
| Tootesari | Relion 670 |
| Põhifunktsioon | Lahtri juhtimine, blokeeringud ja oleku jälgimine |
| Juhtimisvõimalused | Võimsuslülitid, lahklülitid, maanduslülitid |
| Lülitusloogika | Konfigureeritav blokeering valimise-enne-teostamist põhimõtte alusel |
| Inseneritööriist | ABB PCM600 |
| Siiniühendus | IEC 61850 alajaamaautomaatika protokoll |
Elektrisüsteemi võrguprotokollid ja siini kiirus
Seade ühendub IEC 61850 sidekonstruktsioonide kaudu otse kõrgepingeliste alajaamade automaatikavõrkudega. Sisemised loogikaprotsessorid täidavad deterministlikke tagaplaadisiini sidekiiruse rutiine, et säilitada reaalajas olekute edastamine hajutatud võrgustruktuurides. Riistvarakanalid suunavad binaarsisendeid, analoogmõõtmise vektoreid ja väljalülitusväljundeid, säilitades samal ajal süsteemiloogika ja välise jaotusseadme vahel galvaanilise isolatsiooni. Süsteemi püsivara töötleb kohaliku HMI käske ja SCADA juhtimistaotlusi järjestikku, rakendades riistvarataseme blokeeringuloogikat, et vältida lubamatuid jaotusseadmete lülitusjärjestusi.
Korduma kippuvad küsimused
K: Kuidas takistab moodul juhtimistaotluste ajal jaotusseadmete soovimatuid lülitustoiminguid?
V: Püsivara rakendab riist- ja tarkvarapõhist valimise-enne-teostamist blokeerivat järjestust. Käitajad või SCADA-süsteemid valivad sihitava võimsuslüliti või lahklüliti, käivitades enne lõpliku täiteväljundi kontakti vabastamist sisese siiniga ühendatud eelkonfigureeritud blokeeringuloogika tingimuste automaatse kontrolli.
K: Milline inseneritarkvara keskkond toetab selle IED püsivara välkmälu ühilduvust ja konfiguratsiooni laadimist?
V: Konfiguratsioonifailid, IEC 61850 loogikakaardid ja püsivara parameetrivärskendused edastatakse ABB PCM600 tarkvara kaudu. Insenerid ühenduvad kohaliku HMI-pordi või tagaplaadivõrgu liideste kaudu, et kirjutada riistvara I/O vastendusi ja uuendada mooduli parameetreid.
Paigaldusjuhised objektil
Paigaldage šassii maandatud 19-tollisesse paneeliracki või juhtimiskappi ning kinnitage kõik kinnitusdetailid tugevalt, et vältida kaitselüliti tööaegsetest vibratsioonidest tulenevat mehaanilist pinget. Paigaldusmeeskonnad peavad enne abitoiteliinide ühendamist kontrollima paneeli maandust. Suunake binaarsed juhtkaablid kõrge vooluga vahelduvvoolu mõõtejuhtmetest eraldi, et säilitada ristkõne summutus ja vähendada elektromagnetilisi häireid.
Eemaldage signaalijuhtmete varjestus rangelt alajaama maandusjuhiste kohaselt, kinnitades kaablivarjestused ühes punktis otse paneeli maanduslatile. Enne toite rakendamist kontrollige, et sisenev abipinge vastaks riistvara andmesildil näidatud nimiväärtusele. Tagage korpuse perimeetrile kinnitatud standardsete toruliideste ja NPT-liitmike puhul vähemalt 5 täiskeerme pikkune haardumissügavus.
