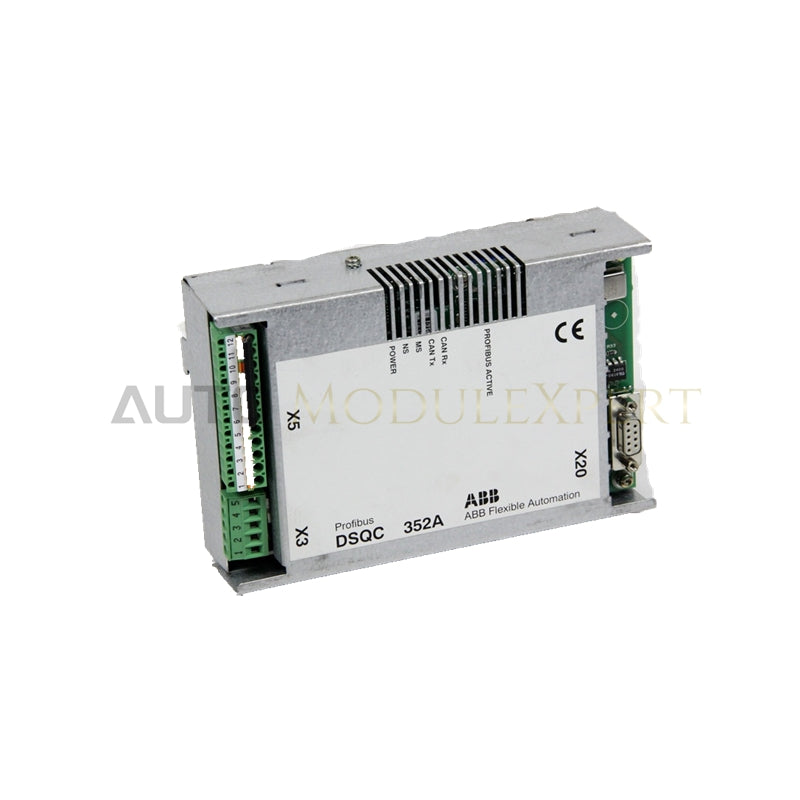

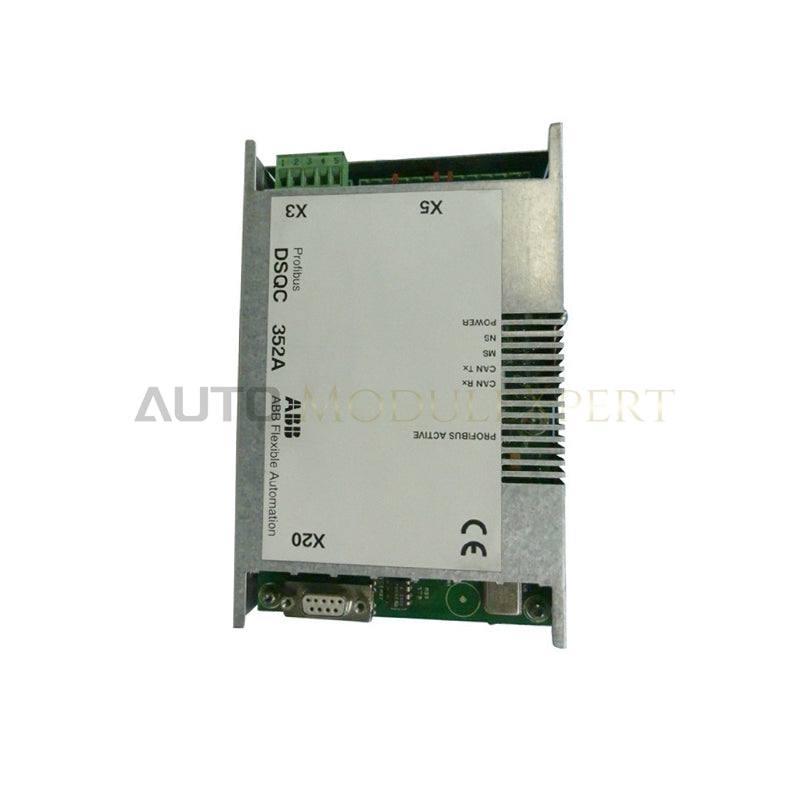

ABB DSQC352B digitaalne I/O-moodul
ABB DSQC352B, mida kataloogides nimetatakse ka DSQC 352A digitaalseks sisend-/väljundmooduliks (tootenumber: 3HNE00009-1), toimib spetsiaalse riistvarakomponendina digitaalsignaali töötlemiseks ja välisiinide lüüsikommunikatsiooniks ABB robotikontrollerite võrkudes. Seade haldab reaalajas diskreetsete signaalide kogumist ja juhtimist 16 TTL/CMOS-digitaalsisendkanali ning mitme 24 VDC-väljundkanali kaudu, suheldes hostautomaatikasüsteemidega otse Profibus DP, DeviceNeti või CANopeni protokolli kaudu.
Riistvara spetsifikatsioonid
| Parameeter | Spetsifikatsioon |
|---|---|
| Mudel | DSQC352B |
| Kaubamärk | ABB |
| Tootenumber | 3HNE00009-1 |
| Asendatud toote ID | 3HNA016493-001 |
| Päritolu | Norra / Hiina |
| Kaal | 0,48 kg (neto) / 0,60 kg (bruto) |
| Mõõtmed (P x L x K) | 305 mm x 200 mm x 95 mm |
| Töötemperatuur | -25 kuni +70 kraadi C |
| Energiatarve | 24 VDC (sisendvahemik 10-30 VDC) |
| Digitaalsisendid | 16 kanalit (TTL/CMOS-ühilduvad) |
| Digitaalväljundid | Mitu kanalit, 24 VDC (väljundvool 2 kuni 3,5 A) |
| Signaali reageerimisaeg | < 1 ms |
| Välisiiniprotokollid | Profibus DP (kuni 12 Mbps), DeviceNet, CANopen |
| Paigaldusviis | DIN-liistule või elektrikilpi paigaldamine |
| Tollitariifi number | 84839089 |
Deterministlik võrgutöö ja siini skaleerimine
ABB DSQC352B kasutab kiiret tagaplaadisiini andmeedastuskiirust, et toetada deterministlikke võrke, nagu Profibus DP, mille andmeedastuskiirus on kuni 12 Mbps. Integreeritud sisendite galvaaniline eraldus ja väikese latentsusega signaaliedastus võimaldavad säilitada suurt I/O-tihedust ilma kiirete robotitsüklite ajal skannimise värinat tekitamata. Püsivara välkmälu ühilduvus tagab, et süsteemi välisiiniparameetrid, alamseadmete aadressid ja diagnostikaregistrid sünkroonitakse süsteemi lähtestamisel automaatselt peamise robotikontrolleri protsessoriga.
Korduma kippuvad küsimused
K: Kuidas seadistatakse välisiinivõrgu aadressid mooduli DeviceNeti ahelasse integreerimisel?
V: Enne side lubamist tuleb kontrolleri konfigureerimistarkvara kaudu määrata kordumatu DeviceNeti MAC-ID või Profibusi aadress, et vältida siinil sõlmeaadresside konflikte.
K: Millised väljundkoormuse piirangud kehtivad 24 VDC-väljundkanalitele?
V: Väljundkanalid annavad sõltuvalt kanalirühmast voolu 2 A kuni 3,5 A; koguvoolutarve peab jääma nendesse piiridesse, et vältida sisemiste liigvoolu- ja termokaitseseadiste rakendumist.
Paigaldusjuhised objektil
- Toitesüsteemi lahtiühendamine: Enne mooduli liidesel signaalijuhtmete paigaldamist, eemaldamist või ühendamist lülitage elektrikilbi 24 VDC põhitoide välja.
- Maandus ja varjestus: Ühendage kõigi Profibus DP ja DeviceNeti kaablite varjestused elektromagnetilise häirekindluse säilitamiseks standardsete 360-kraadiste varjestusklambrite abil spetsiaalse maanduslatiga.
- DIN-liistule paigaldamine: Kinnitage moodul kindlalt 35 mm DIN-liistule ja kontrollige, et kinnitusklambrid haakuksid täielikult, et tagada vastupidavus kuni 5g pidevale tööstuslikule vibratsioonile.
- Ühenduste korrasolek: Kontrollige kõiki pistikühendusega klemmiplokke korrapäraselt juhtmete oksüdeerumise ja kruvide õige pingutusmomendi suhtes, et säilitada väikese takistusega kontaktiteed.
