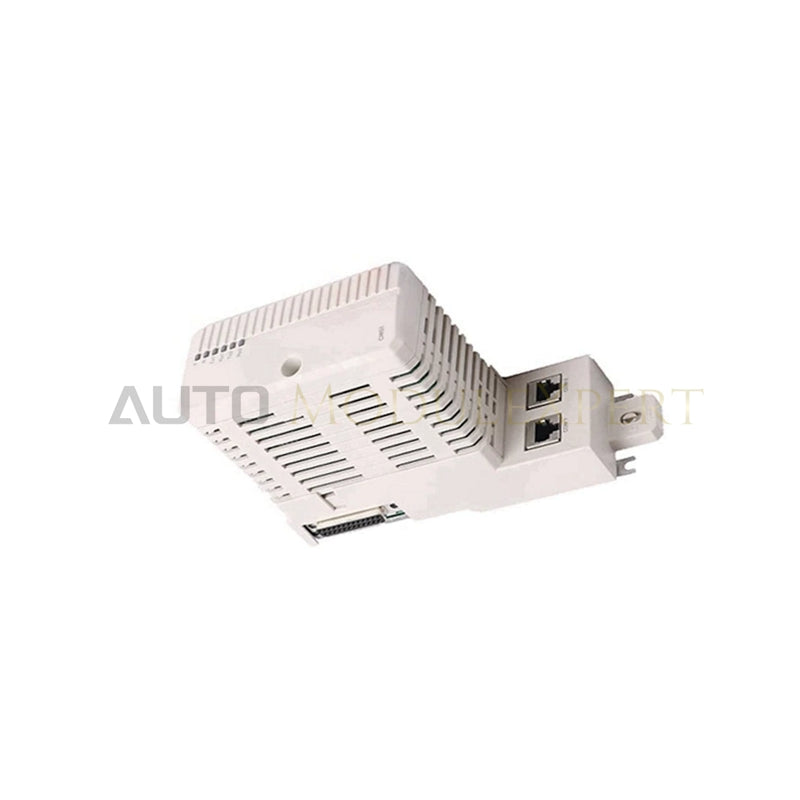

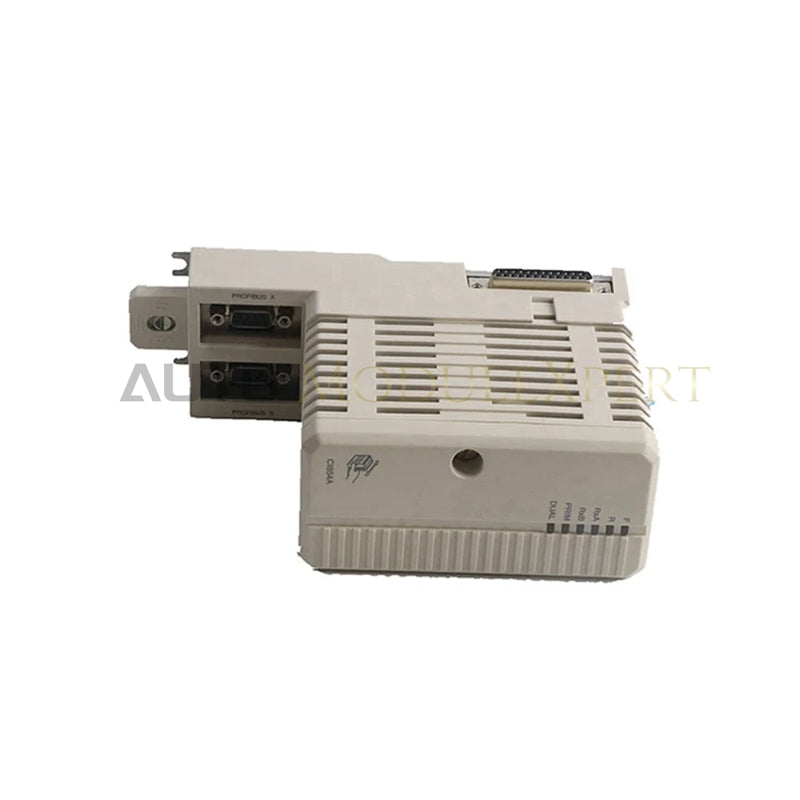

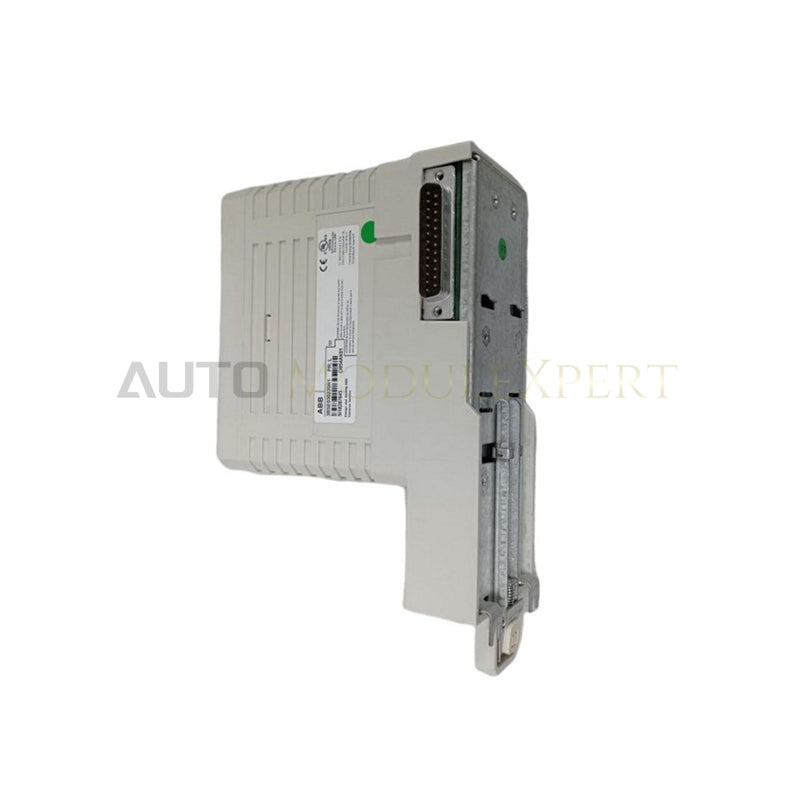

ABB CI854A 3BSE030221R1 sidekommunikatsioonimoodul

System 800xA-s kiire PROFIBUS DP-V1 ülemprotokolli andmevahetuseks konfigureeritud ABB CI854A 3BSE030221R1 (CI854A sidekommunikatsioonimoodul) võimaldab otsest füüsilist ja elektrilist teostust. Moodul ühendatakse AC 800M kontrolleri CEX-Bus-laienduse kaudu, et luua ülemseadme side kaug-I/O-moodulite, muudetava kiirusega ajamite ja väliseadmetega kahe spetsiaalse DB9-kanali kaudu, koormamata põhiprotsessorit arvutuslikult.

Riistvara spetsifikatsioonid

Tagaplaadisiini sidekiirus ja võrgu redundantsus

CI854A liidesemoodul ühendub otse ettevõtte AC 800M CEX-Bus tagaplaadisiiniga, säilitades väikese latentsusega andmeedastuse kuni 12 paralleelse CEX-laiendusmooduli vahel protsessorivirnas. Riistvara on varustatud loomuliku liiniredundantsi ja ülemseadme redundantsusprotokollidega, jälgides pidevalt füüsilise andmekandja seisundit ning lülitades sidekanaleid automaatselt millisekundi murdosa pikkuste tsüklite jooksul, ilma et see käivitaks väliseadmete väljalülitusolekuid. Lisaks toetab seade täielikult riistvarataseme dünaamilist käigultvahetust, võimaldades aktiivselt TP854 alusplaadilt mooduli eemaldamist ja asendamist, samal ajal kui hosti AC 800M protsessor jätkab protsessi katkestusteta täitmist.

Korduma kippuvad küsimused

K: Kas CI854A nõuab mooduli füüsilise asendamise ajal süsteemi toite katkestamist?

V: TP854 alusplaadi mehhanismid võimaldavad käigultvahetust täieliku elektrilise koormuse all, seega saate riistvara lukustusest vabastada ja asendada, samal ajal kui CEX-Bus ja ümbritsev süsteem jäävad aktiivseks.

K: Millised füüsilise andmekandja kaabeldusnõuded kehtivad maksimaalse 12 Mbit/s edastuskiiruse saavutamiseks?

V: Edastuskiiruse 12000 kbit/s saavutamiseks on vaja standardset varjestatud keerdpaarkaablit (STP) PROFIBUS Type A koos sobivate siinilõpukontuuridega, mis on aktiivsed füüsilise liini mõlemas otsas.

K: Kuidas integreerub CI854A olemuslikult ohutu PROFIBUS PA välisinstrumentatsiooniga?

V: Moodul töötab PROFIBUS DP-V1 ülemkanalina, mistõttu on signaalide läbipaistvaks edastamiseks väiksema kiirusega PROFIBUS PA-võrkudesse vaja välist LD 800P ühendusseadet.

Paigaldusjuhised välitingimustes

CI854A paigaldamiseks tuleb TP854 alusplaat enne mooduli sisestamist kinnitada standardsele 35 mm DIN-liistule. Füüsiliste kontaktikahjustuste vältimiseks kontrollige, et mehaanilised juhtpoldid sobituksid alusplaadi pesade konfiguratsiooniga. Suunake kõik PROFIBUS-kaablite varjestused korpuse sisenemiskohas läbi spetsiaalsete maandusklambrite ning tagage pidev 360-kraadine varjestuse kontakt, et juhtida kõrgsageduslik müra sisemistest loogikaahelatest eemale. Kahe 9-kontaktilise Sub-D-sideühenduse pingutamisel rakendage ühtlast käsijõudu, kuni pöidlakruvid on kindlalt lukustunud, vältides liigset jõudu, mis võib ühenduse korpused lõhkuda. Jätke mooduli korpuse kohale ja alla vähemalt 50 mm vertikaalset vaba ruumi, et võimaldada täiskoormusel loomulikku konvektiivset soojuse hajumist.
