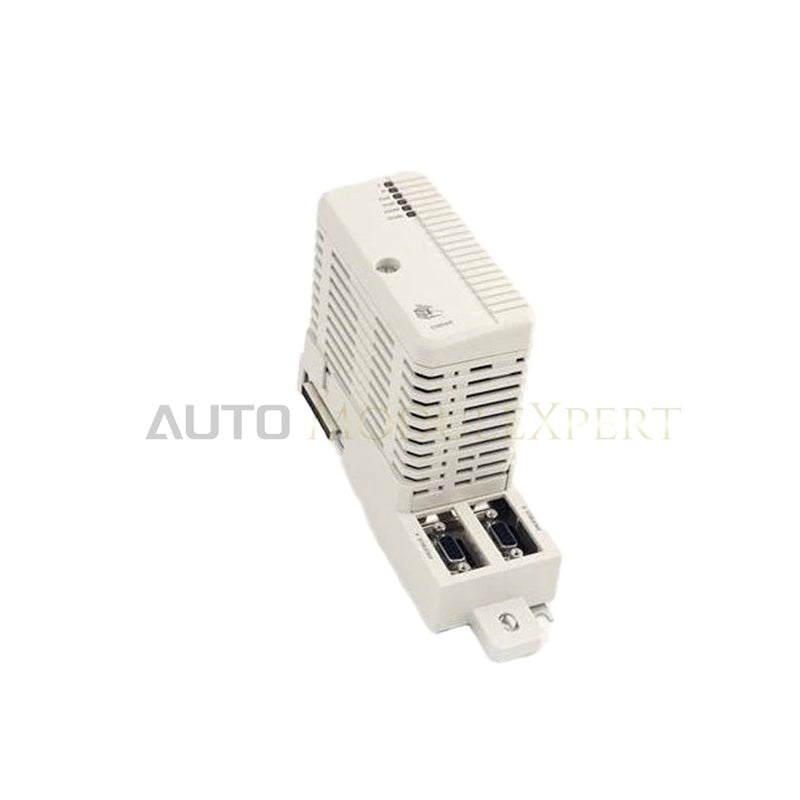

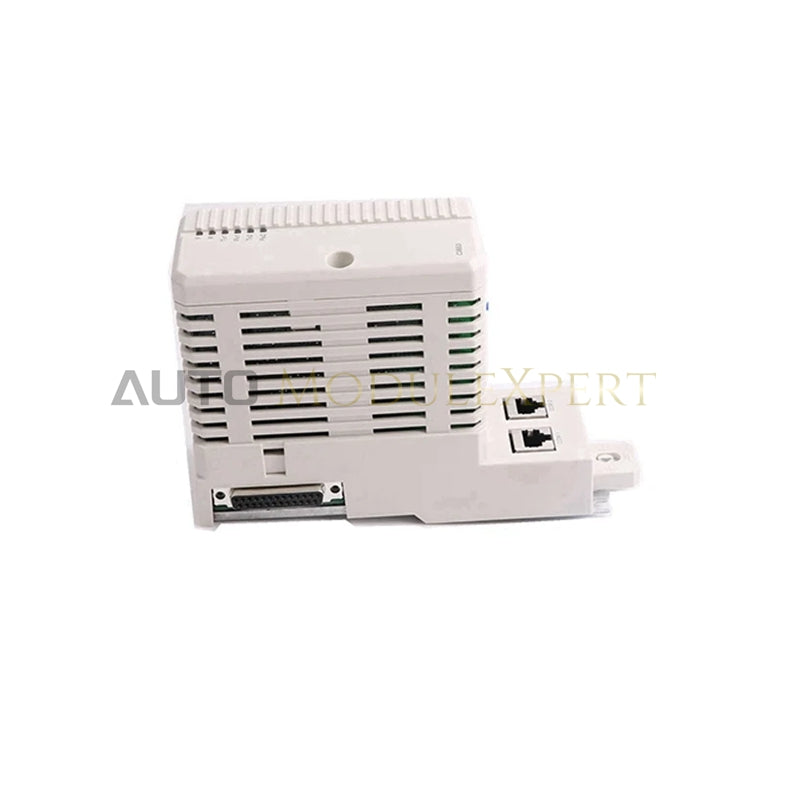

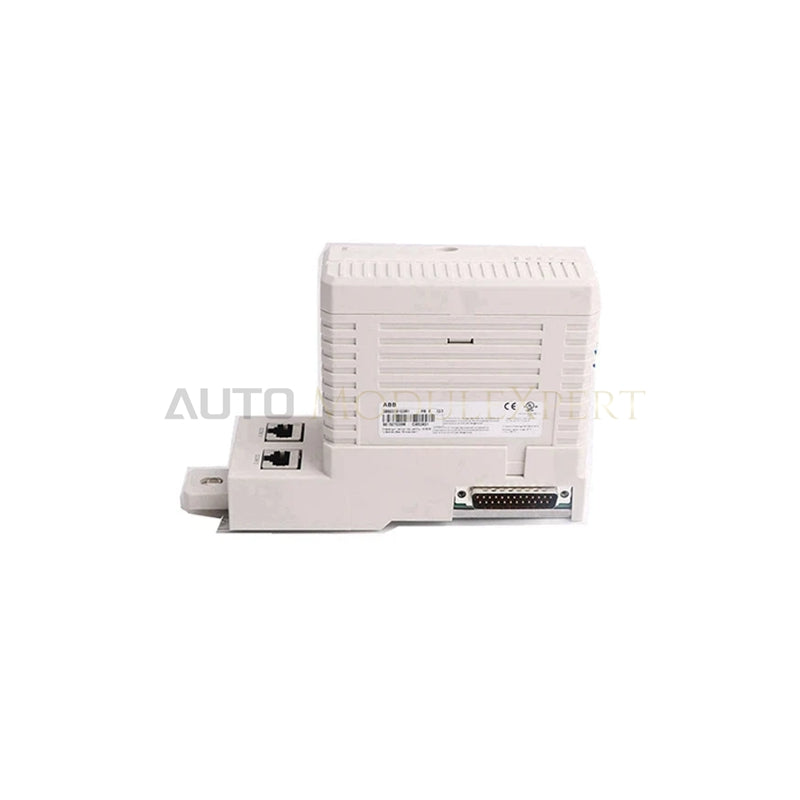

ABB CI855K01 3BSE018106R1 sideliidese komplekt

ABB CI855K01 (tellimisnumber 3BSE018106R1) on MasterBus 300 (MB 300) sideliidese komplekt, mis on mõeldud ABB AC 800M kontrolleritele System 800xA ja Advant OCS arhitektuurides. See võimaldab vahetada andmeid ja sünkroonida aega Etherneti-põhistes MB 300 võrkudes, ühendades kaasaegsed kontrollerid pärand-Advanti juhtimissüsteemidega. Komplekt sisaldab CI855 sidemoodulit ja TP853 alusplaati.

Sidearhitektuur ja jõudlus

Võrgus ülemseadmena töötav liides kasutab kaht RJ45 Etherneti porti, toetades pooldupleksrežiimis sidekiirust 10 Mbit/s ja andmeedastusvõimet kuni 200 andmekogumit sekundis. Võrgu tõrketaluvuse tagamiseks toetab see üleliigseid MB 300 sideliine ning CEX-Busiga saab ühendada kuni 12 seadet.

Toide ja süsteemi integreerimine

AC 800M CEX-Busi nimipingega 24 V alalisvoolutoitest töötava mooduli tüüpiline voolutarve on 150 mA ja võimsuskadu 3.6 W. Moodul on mõeldud paigaldamiseks tavalisse IP20-kappi ning selle esiküljel on käivituse, tõrke ja side aktiivsuse olekunäidikud. Hooldustöödeks saab moodulit kuumvahetada, ilma et süsteemi peaks välja lülitama.

Tehniline kirjeldus

Korduma kippuvad küsimused

K: Milliseid süsteeme CI855K01 komplekt ühendab? V: See ühendab ABB AC 800M kontrollerid pärand-ABB Advanti juhtimissüsteemidega, kasutades MasterBus 300 protokolli.

K: Millised komponendid on komplektis? V: Komplekt sisaldab CI855 sidemoodulit ja TP853 alusplaati.

K: Kas moodul toetab töötamise ajal kuumvahetust? V: Jah, CI855K01 toetab hooldustöödeks kuumvahetust, ilma et kogu süsteemi peaks välja lülitama.
