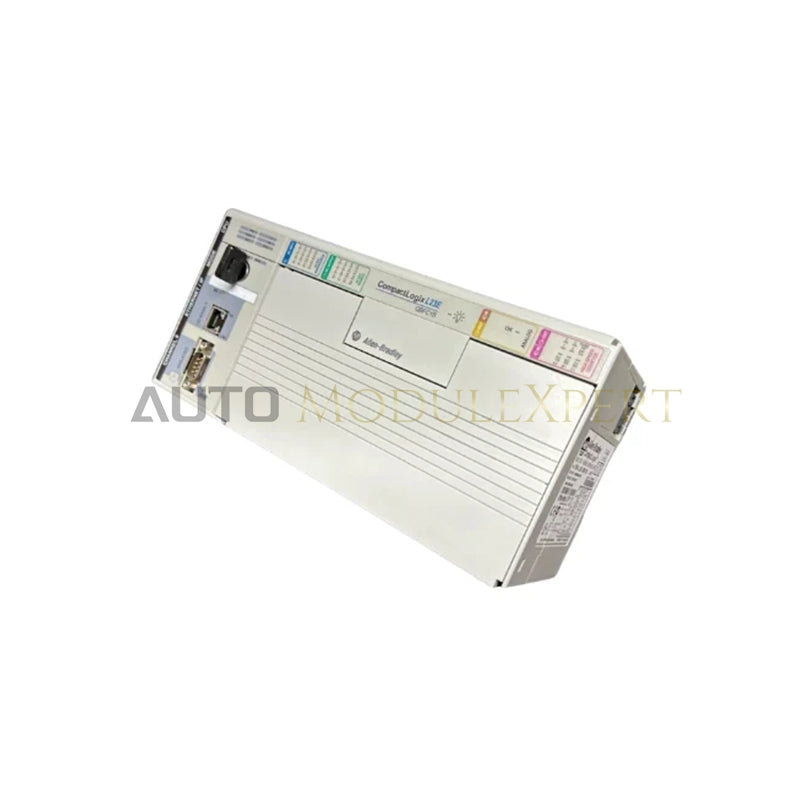

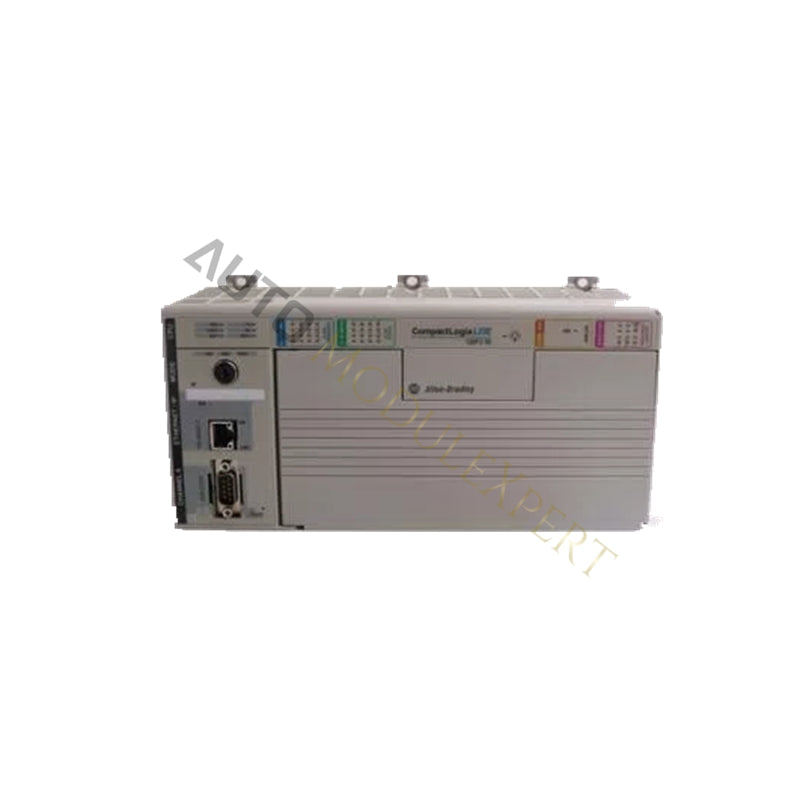

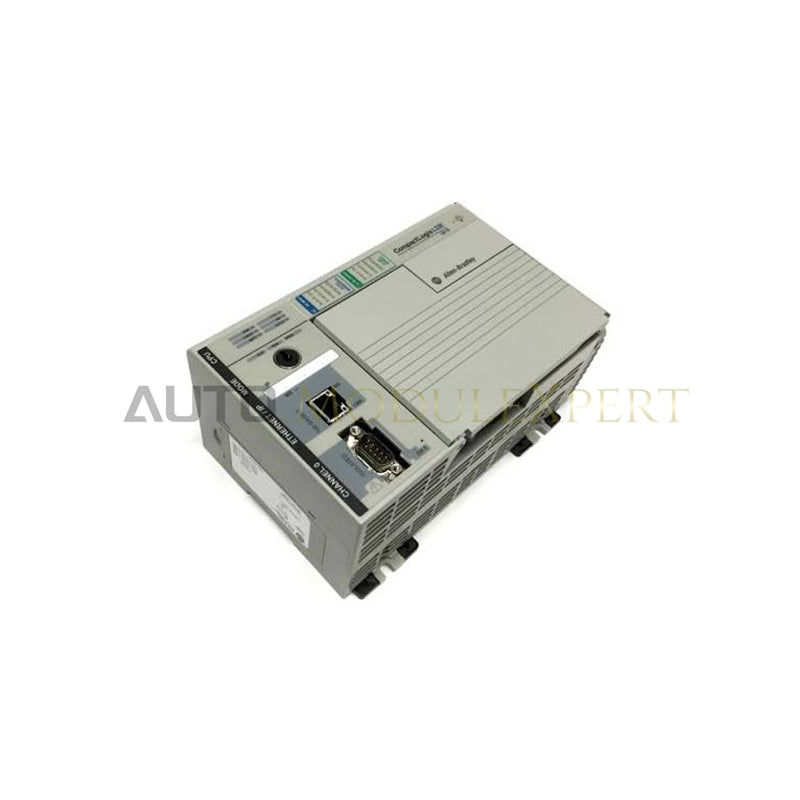

Allen-Bradley 1769-L23E-QB1B CompactLogixi kontrollerimoodul
Allen-Bradley 1769-L23E-QB1B, mida kataloogis tähistatakse ka kui 1769-L23E-QBFC1B CompactLogixi kontrollerseadet, toimib spetsiaalse riistvarakomponendina integreeritud loogika täitmiseks, väljade I/O töötlemiseks ja Etherneti sideks EtherNet/IP deterministlikes võrkudes.
Riistvara spetsifikatsioonid
| Parameeter | Spetsifikatsioon |
|---|---|
| Mudel | 1769-L23E-QB1B |
| Kaubamärk | Allen-Bradley |
| Päritolu | USA |
| Kaal | 2,55 naela |
| Mõõtmed | CompactLogixi standardpakendi suurus |
| Töötemperatuur | 0 kuni +60 °C |
| Energiatarve | 24 VDC toide (~11 W täiskoormusel) |
| Kasutajamälu | 512 KB / 1 MB (sõltub mudelivariandist) |
| Integreeritud digitaalne I/O | 16 DI (24 VDC, neelav), 16 DO (24 VDC, allikas) |
| Integreeritud analoog-I/O | 4 AI (pinge/vool), 2 AO (pinge/vool) |
| Kiirloendurid | 2 kanalit (kuni 6 sisendit / 4 väljundit) |
| Sidepordid | EtherNet/IP (2 × RJ-45, DLR-i tugi), 1 × RS-232, 1 × USB |
| Kohalik laiendus | Kuni 2 kohalikku 1769 Compact I/O moodulit |
| Sertifikaadid | CE, UL, cULus, RCM, KC, ODVA EtherNet/IP, ABS, DNV, RINA, LR |
EtherNet/IP deterministlikud võrgud ja püsivara välkmälu ühilduvus
Kontroller 1769-L23E-QB1B ühendub otse EtherNet/IP deterministlike võrkudega, et teostada reaalajas I/O juhtimist ja sõnumivahetust sõlmede vahel. Kaks Etherneti porti toetavad Device Level Ring (DLR) topoloogiaid, et säilitada võrgu töökindlus ühe liini katkestuse korral. Püsivara välkmälu ühilduvus võimaldab väljal värskendusi teha sisseehitatud USB- või jadaühenduse kaudu, säilitades tagaplaadisiinide sidekiiruse ja I/O tiheduse skaleeritavuse laiendatud 1769 Compact I/O raamides.
Korduma kippuvad küsimused
Q: Kas 1769-L23E-QB1B vajab püsimälu programmi säilitamiseks akut?
A: Ei, kontroller kasutab püsimälu varundamiseks sisemisi energiasalvestusmehhanisme ja sisseehitatud SD-kaarti, ilma liitiumaku kasutamiseta.
Q: Mitu kohalikku laiendusmoodulit saab ühendada otse seadmega 1769-L23E-QB1B?
A: Kontroller toetab kuni 2 kohalikku 1769 Compact I/O moodulit, mis ühendatakse otse kontrolleriraami koostuga.
Paigaldusjuhised välitingimustes
Paigaldage kontroller 1769-L23E-QB1B maandatud DIN-liistule või kinnitage see kinnituskruvide abil otse paneeli tagaplaadile. Enne elektriühenduste tegemist klemmliistude või tagaplaadisiinidega veenduge, et 24 VDC süsteemitoide on välja lülitatud.
Hoidke side-Etherneti liinid ja kõrgepinge vahelduvvoolujuhtmed füüsiliselt eraldatuna ning tagage nende vahel vähemalt 300 mm vahemaa. Maandage DIN-liist või korpuse raam suure ristlõikega vasest ühendusjuhtmete abil, et vältida müra induktsiooni ja tagada vastavus tööstuslikele EMC-standarditele.
