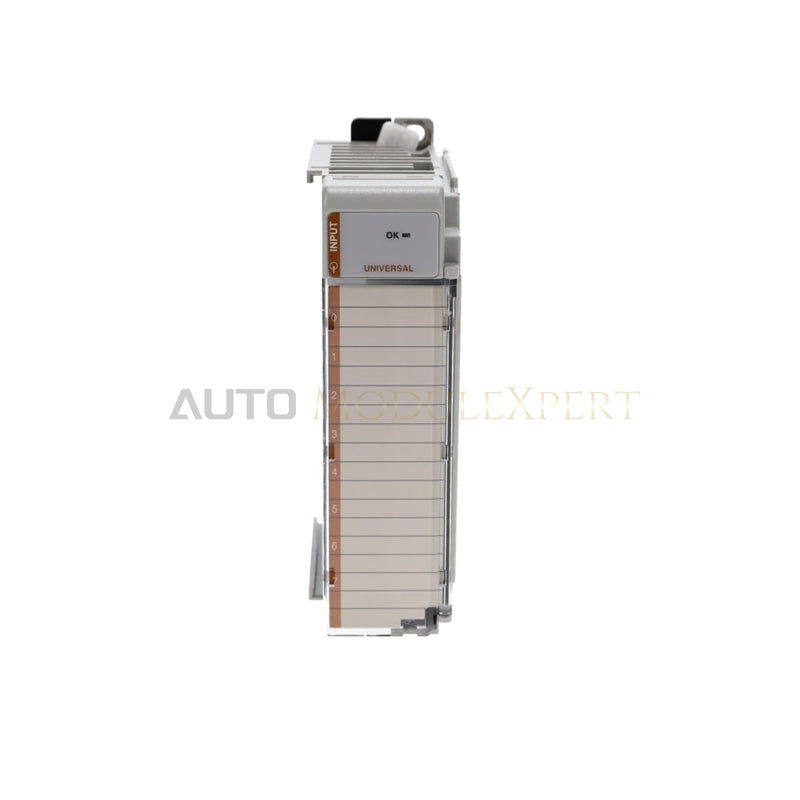

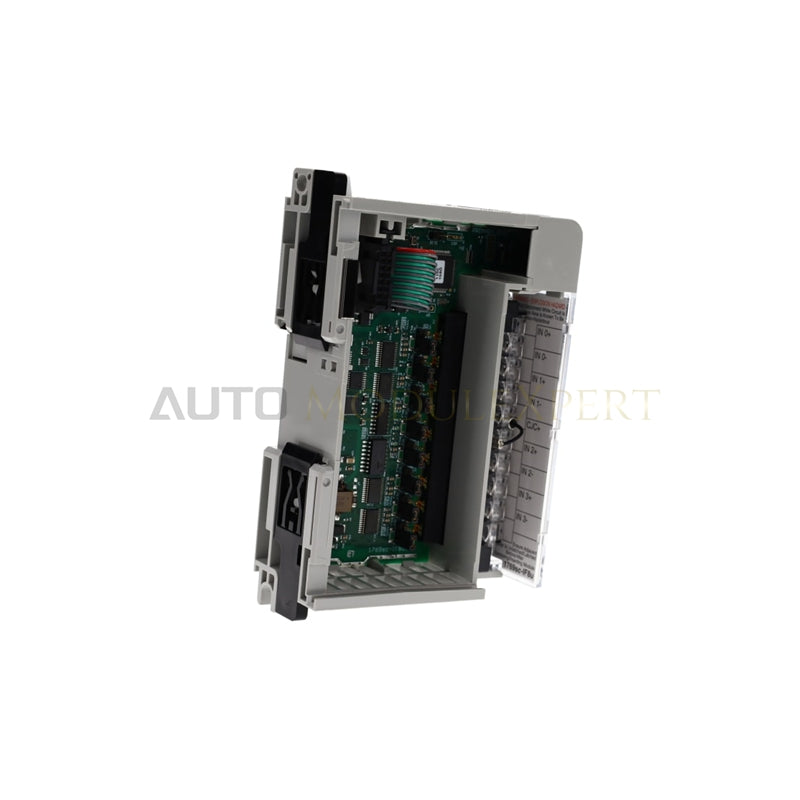

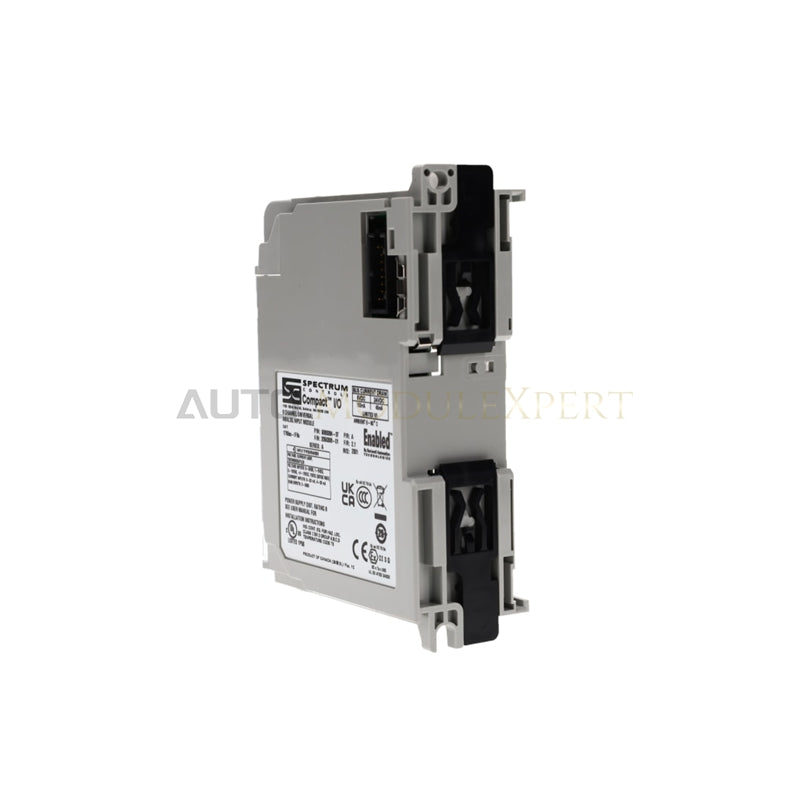

Allen-Bradley 1769sc-if8u CompactLogixi universaalne analoogsisendi moodul

CompactLogixi võrkudes universaalse analoogsignaali kogumiseks konfigureeritud Allen-Bradley 1769sc-if8u (1769sc-if8u universaalne analoogsisendi moodul) võimaldab otsest füüsilist ja elektrilist rakendust. Spectrum Controlsi toodetud Allen-Bradley 1769 platvormile digiteerib see ühe pesaga moodul pinge-, voolu-, termopaari- ja RTD-signaalid 16-bitisteks täisarvu- ja ujukomaarvude andmemassiivideks.

Riistvara spetsifikatsioonid

Tagaplaadisiini side ja protsessiahela töötlemine

Moodul liidestub CompactLogixi tagaplaadisiiniga, et edastada digiteeritud protsessiandmeid diskreetimissagedusega kuni 1000 Hz. Sisseehitatud külmliite temperatuuri kompenseerimise (CJC) ahelad tasakaalustavad temperatuurigradiente termopaari täpseks skaleerimiseks, samal ajal kui katkestatud ahela tuvastamise algoritmid jälgivad pidevalt 4-20 mA HART-ahela protokolli füüsilisi kihte ja väliseid anduriahelaid. Individuaalselt kanalite kaupa valitavad digifiltrid kõrvaldavad elektriliinide müra ja signaali pulsatsiooni enne andmete edastamist üle tagaplaadistruktuuri.

Korduma kippuvad küsimused

K: Kas 1769sc-if8u moodul suudab samal moodulil samaaegselt töödelda termopaari- ja 4-20 mA voolusisendeid?

V: Jah. Kõiki kaheksat kanalit saab tarkvara kaudu eraldi konfigureerida eri sisendsignaali tüüpide töötlemiseks, sealhulgas pinge-, 4-20 mA voolu- ja termopaari sisendite samaaegseks kasutamiseks.

K: Mitu RTD-andurit saab ühendada ühe 1769sc-if8u mooduliga?

V: Moodul toetab kuni nelja 3- või 4-juhtmelist RTD-andurit, kuna iga RTD-kanal kasutab ergutuse ja signaali tagastuse jaoks kahte füüsilist klemmiplokki.

K: Kas 1769sc-if8u toetab töö ajal vahetamist või pingestatud olekus eemaldamist (RIUP)?

V: Ei. 1769 Compact I/O arhitektuur nõuab enne mooduli paigaldamist või eemaldamist tagaplaadi toite ja välise väljaahela toite väljalülitamist.

Paigaldusjuhised välitingimustes

Paigaldage moodul otse standardsele 35 mm DIN-liistule või kinnitage see korpuse paneelile M4-kinnitustarvikute abil. Veenduge, et mooduli sulund-soonühendused haakuksid kindlalt külgneva 1769 mooduliga, ja lukustage siinilukk täielikult. Kasutage väliste mõõteriistade juhtmestikus voolu- ja pingeahelate jaoks Belden 8761 varjestatud keerdpaarkaableid või termopaariandurite jaoks maandatud pikendusjuhet. Hoidke madalatasemeliste andurikaablite ja vahelduvvooluliinide või muudetava sagedusega ajami juhtmete vahel füüsilist eraldust. Ühendage kõik kaablikilbid ühes punktis korpuse maandusklemmiplokiga, et vältida maandusahela müra, mis vähendaks analoogmuundamise resolutsiooni.
