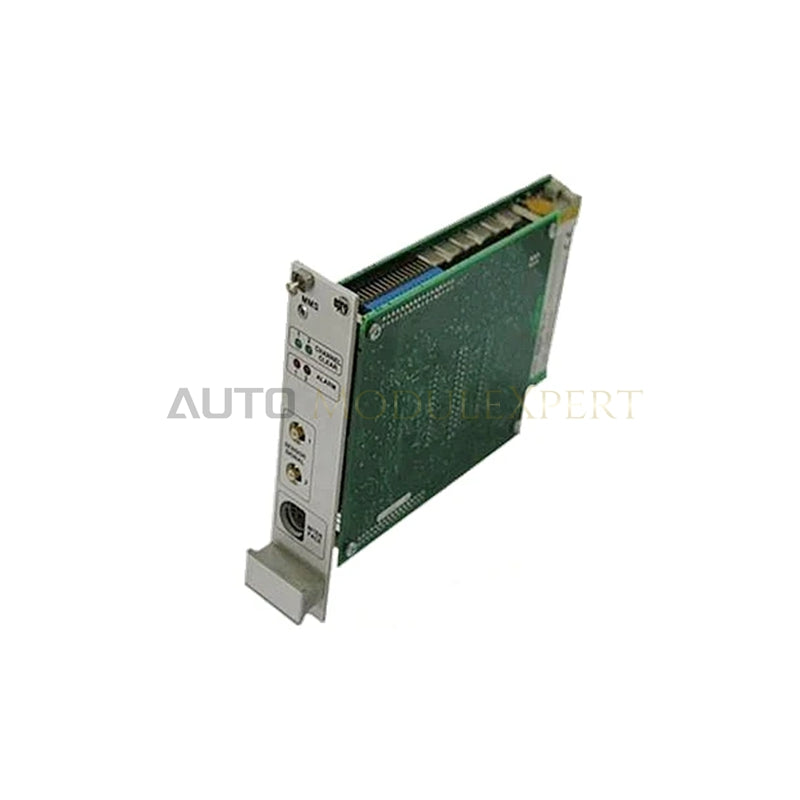

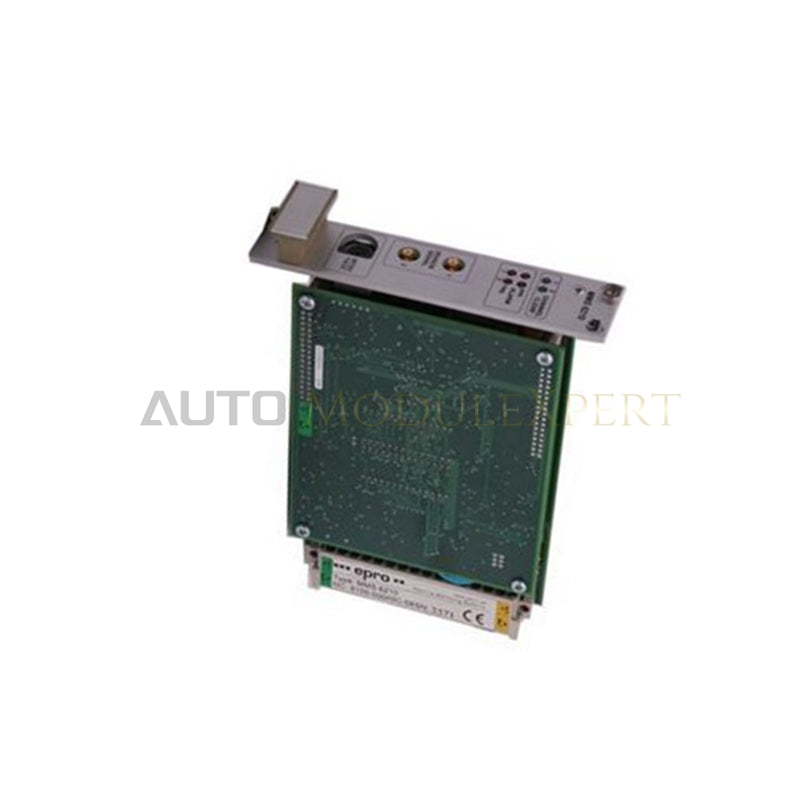

EPRO A6312 A6000 seeria kiirusvõtme moodul

EPRO A6312, mida kataloogides nimetatakse ka A6312 kiirusvõtme mooduliks, on spetsiaalne riistvarakomponent pöörlemiskiiruse ja võtmeimpulsside kahe kanaliga jälgimiseks A6000 ja AMS 6500 masina jälgimise platvormidel.

Riistvara spetsifikatsioonid

Pöörisvoolusondi skaleerimine ja vahepinge valideerimine

A6312 moodul teostab täpset pöörisvoolusondi skaleerimist, et töödelda sissetulevaid kiirusimpulsse ja faasi võrdlussignaale ühe- või kahevõllilistes seadistustes. Integreeritud vooluahelad kontrollivad pidevalt vahepinget, et tagada anduri ja sihtmärgi vahelise kauguse püsimine ettenähtud eelpinge tasemel ning vältida füüsilisest võlli nihkumisest või viskumisest põhjustatud signaalikadu. Täpsete impulssidevaheliste intervallide ja faasi ajastuse mõõtmise abil jälgib riistvara rootori dünaamika parameetreid, edastades hosti diagnostikaplatvormidele täpsed faasinurga mõõtmised ja vastassuunalise pöörlemise tuvastuse.

Korduma kippuvad küsimused

K: Kuidas on A6312 mooduli kaks sisendkanalit konfigureeritud?

V: Kaks kanalit töötavad sõltumatult või koos, võimaldades ühel moodulil teostada kahe pöörlemiskiiruse mõõtmist, kahe võtmeimpulsi faasi jälgimist või kiiruse ja faasi jälgimist kahel eraldi võllil.

K: Millist tüüpi sondid saab ühendada otse A6312 kiirusvõtme mooduliga?

V: Moodul toetab otse EPRO PR9376, PR6423 ja PR6424 seeria pöörisvoolu- ja Halli efekti lähedusandureid, mis on ühendatud standardsete signaalitöötluse signaaliliinide kaudu.

Paigaldusjuhised objektil

Sisestage A6312 EURO-kaart DIN 41494 nõuetele vastava kaardipuuri ettenähtud pesasse, vajutades seda tugevalt, et tagaplaadi mitmikühendus korralikult paika asetuks, enne kui pingutate esipaneeli kinnituspoldid. Veenduge, et raam oleks ühendatud ühepunktise maandusega, et vähendada elektrimüra.

Paigutage andurite sisendjuhtmed keerdpaaridena varjestatud kaablirennidesse, hoides need toitejuhtmetest vähemalt 300 mm kaugusel. Maandage kaabli varjestus kapi sissepääsu juures asuval klemmliistul, jättes sondipoolse varjestuse maandamata. Konfigureerige tööparameetrid ja kiiruse seadeväärtused AMS 6500 tarkvara kaudu enne hostmasina käivitamist.
