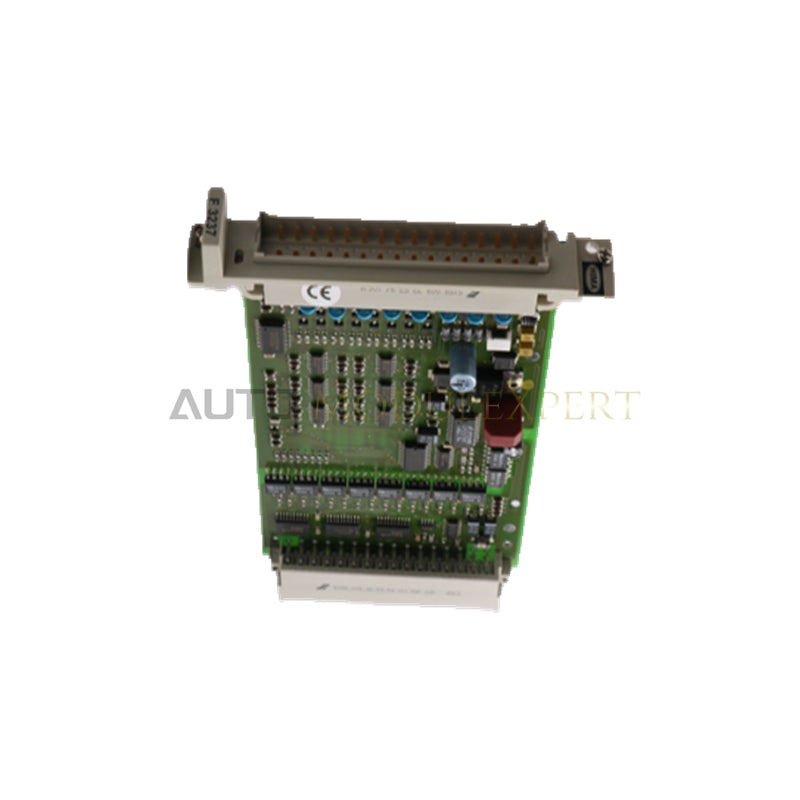

HIMA F 6214 analoogsisendimoodul
HIMA F 6214, mis on kataloogis esitatud ka kui F 6214 analoogsisendimoodul, toimib spetsiaalse riistvarakomponendina ohutuskriitiliste analoogsete protsessimuutujate kogumiseks H41q ja H51q ohutussüsteemide arhitektuurides. Moodul võtab välisaatjatelt vastu 0–20 mA ja 4–20 mA voolusignaale ning teisendab saatjaahela voolud digiteeritud väärtusteks sisemise ohutusloogika töötlemiseks. Sisseehitatud diagnostikaseire abil kontrollib moodul pidevalt kanalite terviklikkust, et avatud ahela või anduri lubatud vahemikust väljuva rikke tuvastamisel rakendada tõrkekindlaid olekumuutusi.
Riistvara tehnilised andmed
| Parameeter | Spetsifikatsioon |
|---|---|
| Mudel | F 6214 |
| Kaubamärk | HIMA |
| Päritolu | Saksamaa |
| Kaal | 0,25 kg |
| Mõõtmed | HIMA standardse rack-kinnitusmooduli profiil |
| Töötemperatuur | 0 kuni +60 °C |
| Energiatarve | Standardne tagaplaani voolutarve |
| Sisendkanalid | 8 kanalit |
| Signaalivahemikud | 0–20 mA, 4–20 mA vooluahelad |
| Galvaaniline eraldus | Kanalitevaheline galvaaniline eraldus |
| Ohutusarhitektuur | SIL3 sertifitseeritud ohutusinstrumenteeritud täitmine |
| Diagnostika | Pidev riistvara enesetestimine ja ahelate seire |
SIL3 sertifikaat ja tõrkekindla oleku rakendamine
SIL3 sertifitseeritud ohutusinstrumenteeritud funktsioonide jaoks projekteeritud moodul kasutab sisemisi redundantseid töötlusteid, et kontrollida sisendsignaali kehtivust enne andmete edastamist kesksele ohutuskontrollerile. Kanalitevaheline galvaaniline eraldus kaitseb sisemise siini komponente väljaahela maandusahelate, kõrgepingeliste liigpingete ja ühismoodilise signaalihäirete eest.
Sisemise rikke, riistvaralise ebakõla või välise juhtmestiku katkestuse korral sunnib moodul mõjutatud kanali automaatselt määratletud tõrkekindlasse olekusse. Integreeritud diagnostikaahelad teevad pidevaid taustateste, et tuvastada signaali triiv ja saatjate rikked ilma süsteemi peamisi ohutusloogika ahelaid katkestamata.
Korduma kippuvad küsimused
K: Kuidas kaitseb kanalitevaheline galvaaniline eraldus süsteemi tagaplaani loogikat välise juhtmestiku rikete eest?
V: Individuaalsed galvaanilised barjäärid eraldavad iga 4–20 mA sisendahela optiliselt ja magnetiliselt, takistades välise poole pingepiikide või maandusahelate levimist süsteemi sisemisse tagaplaani.
K: Millise toimingu teeb moodul, kui sisendi voolusignaal langeb alla 3,6 mA?
V: Moodul tuvastab alla 3,6 mA jäävad voolud liinikatte või anduri rikkena, aktiveerib sisemise diagnostikalipu ja edastab ohutusprotsessorile eelkonfigureeritud tõrkekindla väärtuse.
K: Kas kanaleid saab hooldada või asendada ajal, mil keskne ohutusrack jääb pingestatuks?
V: Mooduli vahetamine peab vastama rangetele SIL3 hooldusprotseduuridele; ohutussüsteemi rack tuleb enne mooduli vabastamist viia spetsiaalsesse möödaviigurežiimi, et vältida põhjendamatuid ohutusseiskamisi.
Paigaldusjuhised objektil
Sisestage moodul ettenähtud rack-pesasse ja veenduge enne sisestusjõu rakendamist, et tagaplaani konnektorid oleksid täpselt joondatud. Kinnitage ülemine ja alumine kinnituspolt, et tagada šassii rackiga väikese impedantsiga maandusühendus.
Ühendage 4–20 mA välisahelate juhtmestik varjestatud keerdpaarkaablitega. Ühendage kaablivarjestused ühes ühenduspunktis spetsiaalse kapi maandussiiniga, et vältida varjestuse maandusahelaid. Enne sisendkanalite pingestamist veenduge, et välisahelate toiteallikad vastaksid süsteemi etteantud pingetolerantsidele.
| Kiired hinnapakkumised | Saage hind ja saadavus KIIRESTI meie pühendunud klienditeeninduse meeskonnalt. |
|---|---|
| Tarne | Kiirendatud, kaubavedu ja rahvusvaheline saatmine on saadaval. |
| Seisukord | 100% uus originaalpakendis |
| Makse | Me aktsepteerime American Express, Discover, MasterCard, PayPal ja Visa. Meie sait on kaitstud RapidSSL-iga. |
| Laevaport | Shanghai, Xiamen |
| Garantii | 12 kuud |
| K: Kas meie hinnad on konkurentsivõimelised? |
| V: Jah, teeme koostööd üle 50 riigiga üle maailma. Hiina juhtiva tarnijana pakume turutrendide põhjal märkimisväärseid allahindlusi. |
| K: Kui pikk on garantii periood? |
| V: Kõik meie uued ja originaalsed tooted on kaetud ühe aasta standardse garantiiga. |
| K: Milliseid makseviise me aktsepteerime? |
| V: Nõuame 100% T/T (teleülekanne) makset enne saatmist. Toodete puhul, millel on tootmisaeg, on vaja ette maksta 30% tagatisraha ja ülejäänud 70% tuleb tasuda enne saatmist. Kui teil on Hiinas esindaja, saate korraldada RMB ülekande tema kaudu. |
| K: Milliseid saatmisviise me kasutame? |
| V: Kasutame peamiselt FedExi, DHL-i, UPS-i ja BRE-d. Kui teil on mõne neist vedajatest konto, saate saatmise korraldada otse. Pakume ka tasuta saatmist Hiinas asuvatele veokorraldajatele. |
| K: Kui pikk on meie tarneaeg? |
| V: Tarne võtab tavaliselt 1–3 päeva pärast esialgse makse laekumist. Toodete puhul, millel on tootmisaeg, toimub saatmine vastavalt määratud ajakavale. |
| K: Kuidas me kaupa pakime? |
| V: Tagame turvalise pakendamise mitme kaitsekihiga. Tooted pannakse esmalt nende originaalkarpidesse ja suletakse siltidega. Seejärel lisatakse mullikile kiht, et kaitsta põrgete eest transpordi ajal. Lõpuks pakitakse esemed kindlalt vastupidavatesse kastidesse. |
| K: Kuidas saavad kliendid meiega ühendust võtta ja hinnapakkumist küsida? |
| Võite meiega ühendust võtta e-posti, WhatsAppi, WeChati, Skype'i või teie eelistatud suhtlusplatvormi kaudu. Võtke meiega ühendust oma vajadustega ja me anname kiire ja kohandatud hinnapakkumise. |
